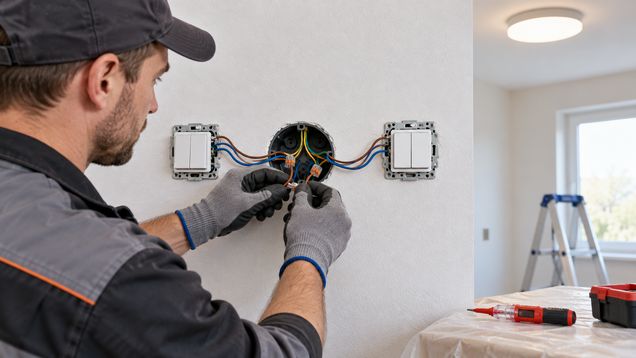

Схема проходного освещения показывает, как подключить проходной выключатель: фазу подают на общий контакт первого механизма, две переключающие жилы связывают контакты пары, а общий контакт второго ведёт к светильнику. Если нужно понять, как правильно подключить проходной выключатель в коробке, сначала определяют кабели и маркировку; монтаж выполняют только при отключённом и проверенном питании.
Зачем нужны два проходных переключателя
Одна такая схема управляет светильником из двух точек. Клавиша у входа включает свет в коридоре, а вторая у спальни позволяет погасить его, не возвращаясь к первой. При переключении любой клавиши состояние лампы меняется, поэтому постоянного положения «включено» у одной клавиши нет.
Пару ставят в начале и в конце маршрута: например, у нижней и верхней площадок лестницы или у двух дверей длинной комнаты. Для управления из трёх и более мест между крайними механизмами устанавливают промежуточный переключатель; обычная клавиша третью точку управления не добавит.
Устройство переключающего механизма
В вопросе о том, как правильно подключить проходной выключатель, сначала разбираются с клеммами. У механизма есть общий контакт и два переключаемых: общий поочерёдно соединяется с одним из выходов. На корпусе часто стоят обозначения L, L1 и L2, но маркировка зависит от модели и проверяется по схеме изготовителя.
Обычный выключатель только размыкает или замыкает цепь. Проходной перенаправляет фазу по одному из двух путей; две жилы между механизмами называют перекидными. Переключение меняет путь тока, поэтому свет можно включить или погасить с любого конца коридора, независимо от положения второй клавиши.
Ориентация клавиши вверх или вниз не показывает состояние цепи. Даже одинаковое положение двух клавиш не гарантирует, что лампа включена: это определяется соединением контактов и проводников.
Схема для одного светильника
В типовой схеме видно, как подключить проходной выключатель: фазу направляют через переключатели к светильнику, а нейтраль проводят к лампе напрямую.
- Входящую фазу подают на общий контакт первого механизма.
- Две перекидные жилы соединяют пары L1 и L2 обоих механизмов.
- Общий контакт второго механизма соединяют с фазным входом светильника.
- Нейтраль линии подключают непосредственно к нейтральному выводу светильника, не проводя через переключатели.
- Защитный PE доводят до защитной клеммы светильника, если она предусмотрена конструкцией; его нельзя использовать вместо нейтрали или разрывать клавишей.
Если поменять местами перекидные жилы, схема обычно продолжит работать, но изменится соответствие клавиш и света. Ошибочно выбранный общий контакт приводит к другой неисправности: одна клавиша может действовать только при определённом положении соседней.
У разных механизмов общий контакт отмечен L, цифрой, стрелкой или отдельным цветом клеммы. Не перенимайте расположение контактов с похожей модели: сверьте маркировку именно своего изделия с паспортной схемой.
Как разводка влияет на путь кабеля
Вопрос о том, как подключить проходные выключатели, зависит от того, где сходятся питающая линия, светильник и кабели двух механизмов. Питание может приходить к первому переключателю или в распределительную коробку; меняются места соединений, но принцип пары остаётся прежним.
Если линия и провод к лампе сходятся в коробке, там соединяют питание, светильник и проводники, уходящие к переключателям. В другой разводке часть соединений находится в подрозетниках. Универсального рисунка расположения жил для всех квартир нет, поэтому сначала устанавливают, где ввод, нагрузка и межпереключательные проводники.
Число жил и способ прокладки определяются проектом, маршрутом и наличием защитного проводника. Не заменяйте недостающую жилу случайной перемычкой. Цвет изоляции тоже не доказывает назначение провода: в старой или переделанной проводке его определяют измерением и прослеживанием цепи.
Безопасное отключение перед работой
Схема объясняет принцип, но не заменяет проверку конкретной линии. Выключенная настенная клавиша не снимает напряжение со всех клемм механизма, поэтому нельзя касаться оголённых жил или пытаться определить их назначение замыканием.
Перед работой электрик отключает соответствующую линию в щите, исключает её случайное повторное включение и подходящим прибором проверяет отсутствие напряжения на проводниках в месте работы. То, что лампа погасла или автомат показывает отключение, само по себе не доказывает безопасное состояние. При открытых проводниках работу начинают только после проверки изоляции линии.
Если автоматы не подписаны, рядом проходят кабели нескольких групп или непонятно, что питает коробку, монтаж останавливают до определения схемы. При запахе гари, влажной стене, оплавлении изоляции или следах нагрева нужно устранить неисправность, а не менять только клавишу.
Порядок соединения для электрика
Сначала устанавливают назначение каждой жилы: именно это определяет, как подключить проходной выключатель по фактической разводке, а не по цветам. Затем электрик сверяет соединения с паспортными схемами и работает при снятом напряжении.
- Определяет питающую фазу, провод к светильнику, нейтраль, PE и две жилы между механизмами.
- Подключает питающую фазу к общему контакту первого переключателя, а провод к фазному выводу лампы — к общему контакту второго.
- Соединяет две перекидные жилы с парами L1/L2 согласно маркировке механизмов.
- Соединяет нейтраль линии с нейтралью светильника и сохраняет непрерывность PE.
- Проверяет затяжку клемм и отсутствие оголённой меди за пределами зажима.
Физическая прокладка может отличаться от списка, потому что соединения зависят от существующего кабельного маршрута. Если назначение жил нельзя установить, схему не собирают по предположению; сначала выясняют, нет ли второй линии или скрытого соединения.
Проверка работы после сборки
Питание восстанавливают после установки механизмов и крышек, когда открытых проводников уже нет. Затем проверяют оба места управления: каждое нажатие любой клавиши должно менять состояние лампы вне зависимости от положения второй.
- Включите свет первой клавишей и переключите вторую: лампа должна изменить состояние.
- Повторите проверку при обратном исходном состоянии, затем переключите первую клавишу отдельно.
- Свет не должен мерцать, трещать или пропадать от обычного нажатия.
Если лампа работает только при определённом положении соседней клавиши, часто перепутаны общий контакт и перекидная клемма. Перед вскрытием выключателя линию снова отключают и проверяют; подтягивать клеммы под напряжением нельзя.
При срабатывании автомата, искрении, запахе перегретой изоляции или нагреве корпуса отключите линию, если это можно сделать безопасно, и вызовите электрика. Не включайте защитный аппарат повторно ради проверки: причина может быть в коротком замыкании или повреждении проводки.
Ошибки и ситуации для вызова мастера
У обычного выключателя нет второго переключаемого контакта, поэтому пара таких аппаратов не обеспечивает независимое управление из двух точек. Внешне механизмы похожи; проверяйте назначение по клеммам и паспорту. Электронные, двухклавишные и диммируемые устройства могут иметь отдельную схему.
При неправильном подключении нейтрали вместо фазы лампа может погаснуть, но часть светильника останется под напряжением. Ослабленный зажим вызывает нестабильную работу и нагрев. Такие признаки требуют проверки всей цепи при безопасно отключённом питании.
Маркировка контактов и фактическая трасса вместе показывают, как подключить проходной выключатель в конкретной точке. При диагностике электрик сверяет обе схемы, чтобы не принять нейтраль за фазу или провод к лампе за перекидную жилу.
Если непонятно, как правильно подключить проходной выключатель по имеющейся разводке, не подбирайте соединения по случайной картинке. Специалист проследит цепь измерительным прибором; это особенно важно, когда после демонтажа остались неподписанные провода или скрытые соединения.
Для управления из трёх мест, установки датчика движения, реле, диммера или умного модуля нужна схема, подходящая к конкретному оборудованию. Некоторые устройства требуют нейтраль или ограничивают тип лампы. Не добавляйте третью клавишу к существующей паре без проверки механизма и проводки.
Треск внутри стены, потемневший пластик, запах горелой изоляции и повторное отключение автомата требуют проверки всей цепи. Отключите линию щитом, если это можно сделать безопасно, и не пользуйтесь участком до осмотра; следы нагрева нельзя закрывать декоративной накладкой.
