Планируя въезд без рельса в проёме, сначала определяют длину свободного отката и массу створки: от них зависит выбор фурнитуры. Понять, как сделать откатные ворота своими руками, помогает расчёт схемы, основания и рамы до сварки. Даже зная, как своими руками сделать откатные ворота, не выбирайте размеры противовесной части и роликов на глаз — сверяйте их с документацией комплекта.
Какая схема подойдёт для въезда
Решая, как сделать откатные ворота своими руками, сначала определите, куда будет уходить открытая створка. В самонесущей консольной схеме направляющая закреплена снизу полотна и движется по двум роликовым кареткам сбоку от проёма, поэтому поперёк въезда не проходит рельс. Для такой конструкции нужно свободное место вдоль забора и под противовесную часть.
Для консольной створки заранее подбирают совместимые элементы:
- раму и специальную несущую направляющую;
- две роликовые каретки, подходящие к профилю и нагрузке;
- верхние направляющие ролики, поддерживающую стойку и концевые упоры;
- верхний и нижний уловители, крепёж и защитное покрытие;
- электропривод и устройства безопасности, если планируется автоматика.
У ворот с наземным рельсом другая схема: направляющая проходит через проём, а её полосу нужно постоянно держать чистой от снега и мусора. Комплектующие консольных и рельсовых ворот нельзя смешивать.
Снимите размеры и подберите роликовый комплект
Запишите чистую ширину проезда, высоту полотна, свободную длину вдоль ограждения и положение столбов. Полная длина консольной створки включает проём и хвостовую часть; её размер задают чертежи выбранной фурнитуры. Планируя, как сделать откатные ворота на участке своими руками, проверьте траекторию открывания: рядом не должны мешать калитка, дерево, трубы, счётчик или уклон грунта.
Вес считают вместе с направляющей, крепежом и облицовкой. Сплошное заполнение сильнее воспринимает ветер, поэтому ролики и привод выбирают с учётом массы, площади и длины створки, а не только ширины проезда. Сначала полотно должно легко перемещаться вручную; привод не предназначен для преодоления перекоса или заедания.
Расстояние между каретками берут из инструкции комплекта. В руководстве ALUTECH Prestige 2025 года для перечисленных фирменных опорных рам указано 1200 мм между роликовыми опорами. Это значение относится к указанным рамам и не является универсальной разметкой для другого набора фурнитуры.
Подготовьте основание до сварки
Если вы решаете, как сделать откатные ворота своими руками, начните с основания: две каретки передают на него вес полотна и нагрузку от выступающей консольной части. Положение площадок и отметку верха основания сверяют с чертежом выбранного механизма.
Универсальных размеров фундамента нет: на них влияют масса и ширина створки, состояние грунта, вода, промерзание и близость коммуникаций. При слабом насыпном грунте, высоком уровне воды, заметном уклоне или тяжёлом полотне расчёт основания поручают специалисту по конструкциям. Перед земляными работами уточните расположение подземных сетей.
Армирование, закладную пластину и расстояние между монтажными площадками выполняют по проекту комплекта. Пластину фиксируют горизонтально и от сдвига при заливке; до бетонирования прокладывают защитные трубы для кабелей привода. Нагружать основание можно после набора бетоном прочности, требуемой для состава и условий твердения. Перекошенная или смещённая закладная потребует переделки, регулировкой роликов её не исправить.
Соберите раму без перекоса
Чтобы понять, как своими руками сделать откатные ворота, начните с чертежа рамы и разметки на ровной площадке. Сечения профилей выбирают под пролёт, высоту, массу заполнения и ветер. Несущая направляющая должна подходить к роликовым кареткам; обычная труба или уголок не заменяют профиль, предусмотренный комплектом.
Прихватите углы, измерьте диагонали и выправьте раму до сплошной сварки. Швы выполняйте поочерёдно на разных участках, чтобы снизить местный перегрев и изгиб тонких стенок; после сварки снова проверьте плоскость и геометрию. Поперечины и раскосы располагайте по выбранной схеме.
Зачистите швы и нанесите защитное покрытие на весь металл, включая кромки и сварные места. Заполнение устанавливайте подходящим для него крепежом: сплошная обшивка увеличивает массу и ветровую нагрузку, поэтому допустимость профиля проверяют до монтажа полотна.
Установите створку и отрегулируйте ролики

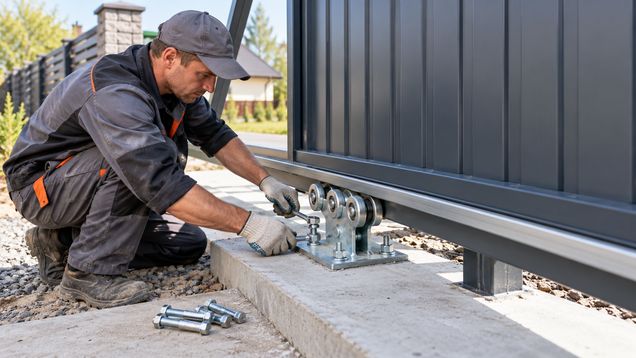

Тяжёлую раму поднимайте подъёмным приспособлением и с помощью нескольких человек. Во время установки держите руки и ноги вне зон кареток и защемления. Поставьте створку на ролики, проверьте её устойчивость и отрегулируйте высоту болтовыми соединениями согласно схеме комплекта.
Верхние ролики удерживают полотно вертикально, но не должны пережимать его. Стойку выставляют по уровню, после чего проверяют полный ручной ход. Створка должна двигаться без закусывания, скрежета и касания грунта. Если она задевает только один участок основания, проверьте перепад уровня и прямизну направляющей, а не поднимайте весь проём.
Установите механические ограничители на обоих концах хода, затем выставьте верхний и нижний уловители по закрытому положению. Полотно должно входить в них без удара и бокового смещения; нижний уловитель поддерживает закрытую створку, верхний препятствует её раскачиванию. Опоры крепят так, чтобы их положение можно было отрегулировать: в инструкции ALUTECH Prestige роликовые каретки предписано фиксировать болтами, не сваркой.
Подключите привод после ручной наладки
Если вы выбираете, как сделать откатные ворота своими руками с автоматикой, сначала добейтесь плавного ручного хода. Привод подбирают по допустимой массе и длине створки, учитывая заполнение и режим работы. Зубчатую рейку ставят на заданной изготовителем высоте и с предусмотренным зазором: неверное зацепление перегружает механизм или нарушает движение.
Настройте конечные положения по руководству привода и оставьте механические упоры. Привод не должен тянуть перекошенное полотно или компенсировать заедание. Подключение питания и проверку электрической защиты поручите квалифицированному электромонтажнику; кабели и соединения выполняют по документации конкретного оборудования.
Установите устройства безопасности, предусмотренные для выбранной автоматики и места монтажа: фотоэлементы, чувствительную кромку, сигнальную лампу и ручную разблокировку. Фотоэлемент сам по себе не устраняет опасность защемления, поэтому на время испытаний исключите людей и транспорт из траектории ворот.
Проверьте полный ход перед эксплуатацией
При решении, как сделать откатные ворота для въезда своими руками, закладывайте время на проверку механизма на месте. При отключённом приводе вручную проведите створку до обоих ограничителей и обратно, наблюдая за каретками, зазорами, крепежом и контактом полотна с опорами. Ход должен быть плавным, без ударов и самопроизвольного смещения.
В руководстве ALUTECH Prestige проверку проводят пятью полными циклами открывания и закрывания без заеданий и скрипов; для других комплектов порядок берут из их инструкции. При автоматическом тесте отдельно проверьте концевые выключатели и каждое установленное устройство безопасности по штатной процедуре.
При рывках проверьте уровень закладной, положение кареток и прямолинейность направляющей. Удары ищите в контакте полотна с упором или уловителем; перед регулировкой привод отключают. Если основание двигается или зазор меняется по ходу, остановите эксплуатацию и устраните причину, не увеличивая усилие двигателя.
Перед смазкой, очисткой направляющей или ремонтом отключите автоматику от питания и исключите случайную команду с пульта. После обслуживания проверьте крепёж, защитные кожухи и работу ручной разблокировки.
