Опрессовка отопления — проверка герметичности труб, соединений и оборудования пробным давлением. Метод, давление и время выдержки определяют по проекту и допустимым параметрам системы; опрессовки отопления не проводят на горячем контуре или неподготовленном участке. Испытание выполняет специалист с подходящими приборами.
Что проверяет пробное давление
Опрессовка отопления нужна после монтажа, ремонта или замены участков, а также при проверке состояния системы по плану обслуживания. Во время испытания трубопровод заполняют предусмотренной средой, поднимают давление до заданного значения и наблюдают за его изменением, одновременно осматривая доступные соединения. Программа зависит от типа системы, проекта и характеристик оборудования.
Пробное давление отличается от обычного рабочего режима, но не должно превышать допустимые значения для проверяемого участка и его компонентов. Радиатор, котёл, теплообменник, расширительный бак, клапан и измерительный прибор могут иметь разные пределы. Поэтому испытание планируют так, чтобы слабые или не рассчитанные на пробную нагрузку элементы были изолированы либо временно исключены по утверждённой схеме.
Результат помогает обнаружить утечки, ослабленные соединения и дефекты, проявляющиеся под нагрузкой. Испытание не подтверждает правильный прогрев всех комнат, гидравлическую балансировку или исправность автоматики: для этих задач проводят отдельную наладку и функциональную проверку.
Определите подходящий способ испытания
В большинстве случаев используют гидравлическое испытание водой или иной разрешённой жидкостью: при утечке жидкость выходит наружу, а накопленная энергия обычно ниже, чем при испытании сжатым газом. Пневматический способ применяют только в предусмотренных условиях, когда жидкость использовать нельзя, и по отдельной безопасной процедуре. Сжатый воздух способен резко высвободить накопленную энергию при разрушении соединения.
Для опрессовки отопления способ выбирают с учётом проекта, материала труб, температуры окружающей среды, высоты здания и требований производителя оборудования. Нужно также заранее определить, можно ли оставить систему заполненной после испытания или её требуется осушить. Остаточная вода при замерзании способна повредить трубопровод и арматуру.
Испытывают систему целиком или отдельными секциями. Разделение на участки помогает локализовать проблему и не подвергать пробной нагрузке оборудование, которое не входит в проверяемый контур. Границы секции, точки подключения насоса, запорные устройства и места сброса воды определяют до начала работ.
Подготовьте систему и приборы
До подачи давления ответственный специалист сверяет рабочую документацию и допустимую нагрузку всех элементов участка. По необходимости чувствительные приборы отключают или изолируют, открытые концы закрывают подходящими заглушками, а арматуру выставляют в положение, предусмотренное схемой. Нельзя заменять штатную защиту случайной пробкой или полагаться на клапан, не рассчитанный на параметры испытания.
Манометр должен быть исправным, подходящего диапазона и пригодным для требуемого давления; сведения о его поверке проверяют до подключения. Тестовый насос и шланги тоже должны быть рассчитаны на работу в этом диапазоне. Если прибор показывает колебания или не возвращается к исходному положению, результатам такого измерения нельзя доверять.
Перед заполнением убеждаются, что все проверяемые части доступны для осмотра и что вытесняемый воздух может безопасно выходить из предусмотренных верхних точек. Давление повышают постепенно, под постоянным контролем, не находясь рядом с заглушками и потенциально опасными соединениями. Рабочую зону ограждают от жильцов и посторонних.

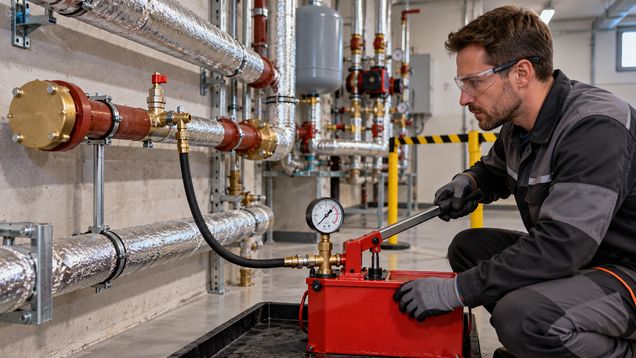

Как проходит гидравлическая проверка
Начинать опрессовку отопления следует после фиксации границ испытываемого участка, подготовки сливного пути и проверки прибора. Точную величину давления, продолжительность выдержки и допустимые изменения задают проект, действующие нормы и инструкция оборудования. Эти значения не универсальны: их нельзя переносить с другой системы только потому, что трубы выглядят похожими.
Опрессовка отопления начинается после подтверждения, что измерительный прибор исправен, а все элементы участка подготовлены по схеме испытания. Это позволяет контролировать давление на нужной секции и не подвергать лишней нагрузке подключённое оборудование.
- Отключить систему и подготовить участок по согласованной схеме, включая изоляцию компонентов, не предназначенных для испытательной нагрузки.
- Заполнить участок подходящей жидкостью, выпуская воздух через предусмотренные точки и проверяя, что заполнение происходит без опасного перепада.
- Постепенно повысить давление насосом до значения, установленного для данного испытания, и записать начальное показание.
- В течение предусмотренной выдержки контролировать манометр и осматривать доступные соединения, арматуру и приборы на предмет выхода жидкости или деформаций.
- По завершении плавно снизить давление, выполнить сброс жидкости или оставить систему заполненной согласно плану, затем восстановить снятые элементы.
Если давление падает, сначала проверяют исправность запорной арматуры и измерительного прибора, затем осматривают соединения и границы секции. Падение нельзя автоматически считать течью в скрытой трубе: на показания могут влиять оставшийся воздух, температурные изменения и утечка через временные соединения. Причину устанавливают до повторного испытания.
Безопасность важнее скорости
Трубопровод под давлением содержит запасённую энергию. При разрыве заглушка или часть фитинга может вылететь, а струя горячей или холодной жидкости — причинить травму. Во время подачи и выдержки не подтягивают соединения, не меняют положение заглушек и не проверяют герметичность прикосновением.
Не проводите испытание сжатым воздухом бытовым компрессором по аналогии с проверкой автомобильной шины. Для пневматической проверки нужны расчёт, оборудование, ограждение, контролируемое повышение давления и подготовленный персонал. Если условия допускают гидравлический метод, он обычно создаёт меньший риск при отказе элемента.
Не испытывайте отопление, пока оно горячее, заполнено неизвестным теплоносителем или подключено к источнику, который не изолирован по проекту. При обнаружении течи, вздутия трубы, смещения опоры или резкого скачка показаний подачу прекращают и безопасно снимают давление установленным способом. Устранять дефект под давлением нельзя.
Оцените показания и оформите результат
Опрессовка отопления считается успешной только по критериям, установленным для конкретной системы: оценивают давление за заданное время, отсутствие видимой течи и состояние элементов. Само по себе отсутствие капель на наружных соединениях не подтверждает, что скрытые участки выдержали режим, если манометр показывает отклонение за пределами допуска.
При проверке записывают границы испытанного участка, использованную среду, пробное давление, продолжительность, показания в начале и конце, дату, прибор и сведения о выявленных дефектах. Для работ на строительном объекте форму акта и подписи определяет применяемая документация. Фото открытых соединений может дополнить запись, но не заменяет контрольные параметры.
После успешной проверки возвращают в работу изолированные компоненты, закрывают временные точки подключения и восстанавливают рабочую схему. Затем проверяют, нет ли течей при обычной эксплуатации, удаляют воздух и убеждаются, что насос, котёл и автоматика запущены согласно их инструкциям.
Когда нужна повторная диагностика
Повторно испытать систему может потребоваться после устранения обнаруженного дефекта или изменения конфигурации участка. Перед этим специалист проверяет, не повредило ли устранение неисправности соседние соединения и соответствует ли обновлённая схема проекту. Испытание только отремонтированной части возможно, если такой порядок разрешён для конкретного объекта.
Если давление после запуска падает, а видимых протечек нет, проверьте показания при одинаковой температуре и исключите воздух в системе, подпиточный узел и неисправность манометра. Участки, скрытые отделкой, осматривают без разрушения только доступными методами; при необходимости специалист локализует утечку подходящим диагностическим оборудованием.
Опрессовкой отопления нельзя подтвердить настройку балансировочных клапанов, достаточный расход теплоносителя или равномерность нагрева радиаторов. Эти задачи проверяют после безопасного запуска по температуре, расходу и работе регулирующих устройств; при повторяющемся дискомфорте проводят отдельную наладку системы.
