Телескопические направляющие выбирают по требуемому выдвижению, длине ящика, внутренней глубине корпуса, боковым зазорам и расчётной нагрузке. Подбор телескопических направляющих начинают с измерений собранного ящика и проверки схемы крепления; после установки обе стороны должны двигаться параллельно, без заедания.
Типы выдвижения и конструкция

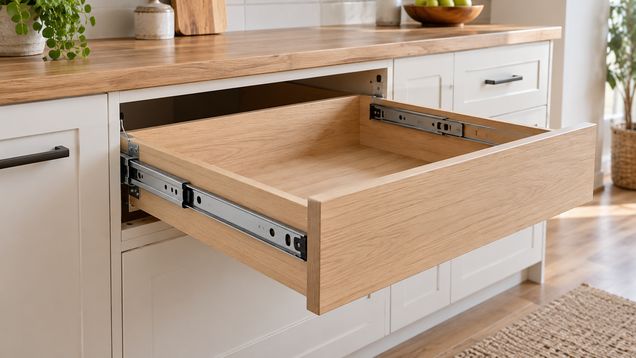

Боковая телескопическая направляющая состоит из вложенных металлических профилей; в зависимости от конструкции движение обеспечивают ролики или шариковые дорожки. В паре на каждую сторону приходится отдельный узел: наружную часть крепят к корпусу, внутреннюю — к боковине ящика. Телескопические направляющие различаются длиной, допустимой нагрузкой, способом фиксации и глубиной выдвижения, поэтому внешнего сходства недостаточно для выбора замены.
У частичного выдвижения часть ящика остаётся внутри шкафа; полное выдвижение позволяет выдвинуть его дальше, а переудлинённая система может выходить за переднюю плоскость корпуса. Переудлинённый вариант требует свободного места перед мебелью; проверь, не заденет ли выдвинутый ящик соседний фасад или ручку.
Встроенный доводчик, фиксация от самопроизвольного выдвижения и открывание нажатием — отдельные функции конкретной серии. Для них могут требоваться особые замки, ответные детали или совместимый фасад. Телескопическая система направляющих с доводчиком не становится взаимозаменяемой с обычной только из-за совпавшей длины: сверь артикул, расположение креплений и перечень совместимых компонентов.
Нагрузка: ящик вместе с содержимым
В каталоге указывают грузоподъёмность модели, но её значение относится к заданному производителем способу установки и условиям испытания. Уточни, для пары или для одной направляющей приведён показатель, какая схема крепежа требуется и рассчитан ли узел на полный ход. Не считай число из карточки универсальной массой для любого ящика: способ монтажа и серия влияют на фактическую работу.
В расчёт входит масса самого выдвижного элемента, его фасада, ручки и содержимого. Тяжёлые предметы, сложенные у передней стенки, иначе нагружают выдвижной узел, чем равномерно распределённая загрузка; широкий ящик также сильнее чувствителен к перекосу. При подборе оставляй запас в рамках рекомендаций изготовителя, особенно для часто используемого ящика или тяжёлой посуды, инструмента и запасов.
Проверь, как меняется заявленная нагрузка у моделей с разной длиной и глубиной выдвижения. Нельзя переносить рейтинг короткой пары на более длинную или усиливать механизм установкой дополнительных направляющих без чертежа. Если предполагаемая нагрузка превышает опубликованные данные либо корпус шатается, сначала усили конструкцию или выбери систему с подходящим расчётным режимом.
Размеры ящика и корпуса
Измерь внутреннюю глубину шкафа от передней плоскости до задней стенки и наружную длину ящика. Номинальную длину направляющей сверяй с таблицей выбранной серии: она не всегда совпадает с длиной короба. Учитывай задние кронштейны и ограничители, если они предусмотрены схемой.
Телескопические направляющие по длине и зазору выбирай вместе: измерь расстояние между боковинами ящика и стенками корпуса. Суммарная ширина должна оставлять монтажный зазор с обеих сторон; точное значение ищи в документации артикула. Не переноси его с другой серии: слишком тесная посадка вызывает тугой ход, слишком свободная — люфт.
Подбор телескопических направляющих учитывает не только длину, но и геометрию короба. Проверь толщину стенок, ровность боковин, перпендикулярность дна и диагонали ящика. Ромбовидный короб профили не выправят: они закрепят перекос и будут заедать. У корпуса должны быть параллельные монтажные поверхности; сначала исправь геометрию, затем размечай крепления.
Совместимость и крепёж
Накладные боковые направляющие и скрытые нижние системы устанавливаются по разным правилам. Скрытые модели часто требуют специальных выемок, пазов, фиксаторов и точных размеров ящика, поэтому заменить их боковой парой без переделки корпуса обычно нельзя. Сравни не только название типа, но и схему установки: место крепления, высоту, вынос фасада и форму заднего зацепа.
У некоторых комплектов левые и правые детали имеют разные рычаги или стопоры. Разделитель позволяет снять ящик для монтажа или уборки; до установки проверь, как он отпирается и защёлкивается обратно. Не разгибай фиксатор и не переставляй элементы местами, если это прямо не разрешено инструкцией, иначе ящик может отсоединиться или не зафиксироваться в закрытом положении.
Подбирай винты к материалу, толщине боковины и отверстиям конкретной модели. Саморез, который слишком длинный, может выйти внутрь ящика или повредить содержимое; короткий, неподходящий по диаметру либо поставленный в разбитое отверстие хуже держится. Если в монтажной схеме выделены обязательные точки крепления для заявленной нагрузки, используй все указанные точки, а не только те, до которых удобно добраться.
Для замены запиши производителя, серию, длину, тип выдвижения и особенности доводчика. Если маркировки нет, сними размеры и сфотографируй профиль, замки и отверстия; не покупай пару лишь по числу миллиметров на линейке.
Разметка и установка
Освободи ящик от содержимого и сними его штатным способом, поддерживая при извлечении. Найди рычаги или защёлки в инструкции и убедись, что они отпущены симметрично. Не выдёргивай ящик силой: если он не выходит, проверь стопоры и конструкцию, иначе можно согнуть профиль или выломать крепление из боковины.
Разметь положение частей направляющей по монтажному шаблону и размерной схеме выбранной серии. Установи корпусные профили на одинаковой высоте, параллельно друг другу и передней плоскости; затем закрепи ответные части на ящике с предусмотренным отступом. Первые винты можно ставить в продолговатые регулировочные отверстия только тогда, когда это допускает инструкция: окончательное положение фиксируй после проверки движения и выравнивания.
Соблюдай рекомендуемый порядок винтов и используй отверстия, указанные изготовителем для нужной нагрузки. Шуруповёрт не должен перетягивать крепёж и срывать резьбу в древесной плите. Если монтажная поверхность повреждена, остановись и восстанови основание разрешённым способом: новый профиль не удержит ящик, если сам корпусный материал раскрошен.
После крепления аккуратно заведи ящик на направляющие и проверь фиксаторы. Он должен встать на обе стороны без перекоса; при закрывании доводчик, если он есть, должен зацепиться одинаково. Несовпадение высоты, слишком широкий ящик или непараллельные рельсы проявятся сразу, поэтому не загружай его до устранения причины.
Контроль хода и поиск заедания
Несколько раз открой и закрой пустой ящик на всём предусмотренном ходе. Следи, чтобы обе стороны двигались одновременно, крепёж не смещался, а фасад не тёрся о соседние элементы. Затем положи обычную для этого места нагрузку, распределив её по дну, и повтори проверку в пределах рейтинга производителя.
Если ход тугой или ящик идёт волной, проверь ширину короба, параллельность корпуса, высоту креплений, уровень пола и выступающие головки винтов. После исправления геометрии отрегулируй положения в штатных пазах и равномерно затяни крепёж. Не маскируй перекос смазкой, ударами или подгибанием металлического профиля; способ обслуживания уточняй по инструкции именно этой серии.
Когда ящик внезапно проседает, заедает с одной стороны или сам выходит из корпуса, прекрати пользоваться им до проверки. Осмотри шариковые дорожки, стопоры, крепёжные отверстия и боковины на люфт, грязь, деформацию и трещины. Повреждённую направляющую меняй парой, если изготовитель требует согласованную замену или состояние второй стороны тоже вызывает сомнение.
Безопасность и обслуживание
Перед снятием нагруженного ящика полностью убери содержимое и поддерживай его обеими руками: выдвинутый короб может опрокинуться, если нагрузка смещена к переднему краю. Тяжёлую мебельную секцию не разбирай в одиночку. Если направляющая удерживает полку или платформу, а не обычный ящик, учитывай схему страховки и не становись под незакреплённым элементом.
Периодически проверяй винты, боковины и стопоры. Пыль удаляй мягкой сухой тканью; не заливай механизм бытовой химией и не смазывай без указания изготовителя. Комплект телескопических мебельных направляющих проверяй с обеих сторон: треск, стружка и металлическая пыль могут указывать на износ или перекос.
Телескопические направляющие с трещиной, заметным изгибом или повреждённым стопором не возвращай в работу. Сними содержимое, поддержи ящик, а разбитое крепление или повреждённый короб поручай ремонтировать мебельному мастеру. Тяжёлую секцию не вытаскивай силой и не пытайся выправить профиль под нагрузкой.
