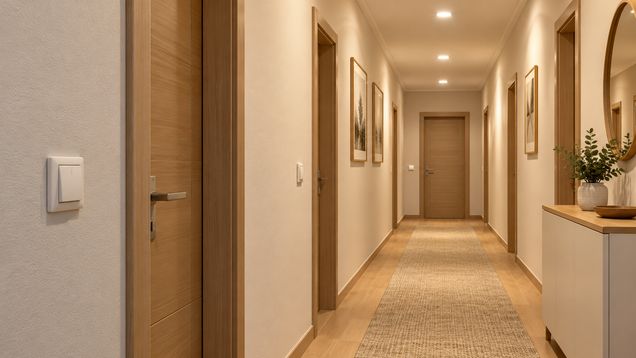

Перекрестный выключатель

Перекрестный выключатель позволяет управлять одним светильником из трёх и более мест. Перед монтажом перекрестного выключателя сверяют схему клемм, нагрузку и количество проводников в коробках. Маркировка кабелей до демонтажа снижает риск перепутать цепи. Схему составляют до снятия старого механизма и фиксируют на фото.

Как устроено управление из нескольких мест

Перекрестный выключатель ставят между двумя проходными аппаратами, чтобы переключать свет из третьей точки. В одной позиции он соединяет пару проводников прямо, в другой меняет их местами. Так клавиши в разных концах цепи могут менять состояние одного и того же светильника.

В схеме перекрестного выключателя конечными остаются два проходных аппарата, а промежуточный устанавливают между ними. Для управления из четырёх или большего числа мест добавляют новые промежуточные устройства в ту же линию, если их совместимость подтверждена изготовителем. Обычный однополюсный выключатель не выполняет эту функцию.

Не путайте проходной и перекрёстный механизмы по внешнему виду клавиши. Смотрите электрический символ и схему на корпусе: у проходного аппарата есть общий контакт и два переключаемых выхода, у промежуточного — две пары контактов для прямого или перекрёстного соединения. Обозначения и расположение клемм зависят от серии изделия.

Что проверить до покупки

Сначала определите, сколько мест управления нужно и какие аппараты уже установлены на концах цепи. Для трёх точек требуется один промежуточный механизм между двумя проходными; при изменении числа мест меняется и количество промежуточных устройств. Нарисуйте расположение коробок и трассу между ними, прежде чем выбирать модель.

Сверьте номинальное напряжение и допустимый ток с характеристиками осветительной нагрузки. Для светодиодных ламп и драйверов проверьте совместимость выключателя с электронной нагрузкой и пусковым током, если изготовитель приводит такие данные. Не увеличивайте номинал автомата ради устранения отключений.

Как подготовить схему и проводники

Перекрестный выключатель выбирают по электрической схеме конкретной цепи, а не по числу клавиш или внешнему сходству. В документации найдите рисунок для нужного числа точек и сопоставьте его с маркировкой на корпусе. Если условное обозначение или назначение клемм неясно, не подключайте аппарат наугад.

До демонтажа фиксируют, какой кабель приходит от источника, какие проводники идут между аппаратами и где подключён светильник. Сфотографируйте каждую коробку и промаркируйте жилы с обеих сторон, чтобы сохранить соответствие между концами одной линии. Цвет изоляции сам по себе не доказывает назначение проводника, особенно в старой или переделанной проводке.

Клеммы разных серий могут иметь неодинаковые обозначения и расположение. Сверяйте пары контактов по схеме изделия, а не переносите расположение проводов с другого механизма. На чертеже отмечают номера клемм, направление кабелей и каждую точку управления.

Проверьте глубину монтажной коробки и место для всех жил, соединителей и механизма. Промежуточная точка может требовать больше проводников, чем обычный выключатель, поэтому тесная коробка затруднит безопасное размещение. Если проводка не помещается без сильного изгиба или давления на клеммы, сначала решают вопрос с коробкой и трассой.

Безопасное выполнение работ

Подключение стационарной проводки поручайте квалифицированному электрику, особенно если схема неизвестна или в коробке несколько кабелей. Работы начинают после отключения соответствующей линии и проверки отсутствия напряжения подходящим прибором. Выключенная клавиша на стене не является безопасным способом изоляции цепи.

Отключение должно исключать случайную повторную подачу питания, а проверка — подтвердить, что нужная линия действительно обесточена. Не касайтесь оголённых жил, пока это не установлено, и не полагайтесь на бесконтактный индикатор как на единственную проверку. Если непонятно, какой автомат питает цепь или откуда приходит напряжение, остановитесь и вызовите специалиста.

Перед установкой нового механизма электрик проверяет состояние изоляции, целостность защитного проводника и соответствие клемм схеме. Жилу зачищают на длину, указанную изготовителем; оголённая медь не должна выступать за корпус зажима. Клеммы перекрестного выключателя затягивают по требованиям изготовителя; несколько проводов нельзя зажимать в одном зажиме, если он на это не рассчитан.

Проверка работы после подключения

Схему перекрестного выключателя сопоставьте с результатом только после того, как электрик завершил монтаж, закрыл коробки и безопасно восстановил питание. Проверьте управление из каждой точки: каждое нажатие должно менять состояние светильника независимо от положения остальных клавиш. Для проверки не открывайте механизм и не касайтесь проводников под напряжением.

Если свет включается только при определённом положении другой клавиши, цепь собрана или промаркирована неверно. Мерцание, нагрев механизма, запах, гул или срабатывание защиты — повод отключить линию и вызвать электрика, а не подтягивать клеммы на месте. До выяснения причины не пользуйтесь этой группой освещения.

После успешной проверки подпишите схему в щите или рядом с документацией квартиры, укажите модель выключателей и назначение коробок. Это упростит обслуживание и поможет не перепутать проводники при следующем ремонте. Крышки и рамки должны закрывать механизм без давления на кабели и без зазоров у стены.

Перекрестный выключатель проверьте в составе всей цепи: включите свет с каждой клавиши по очереди и убедитесь, что затем его можно выключить из любой другой точки. Если управление зависит от фиксированной комбинации положений, монтаж нужно повторно проверить по схеме изготовителя. Оставьте электрическую часть закрытой и передайте итоговую схему владельцу жилья.
