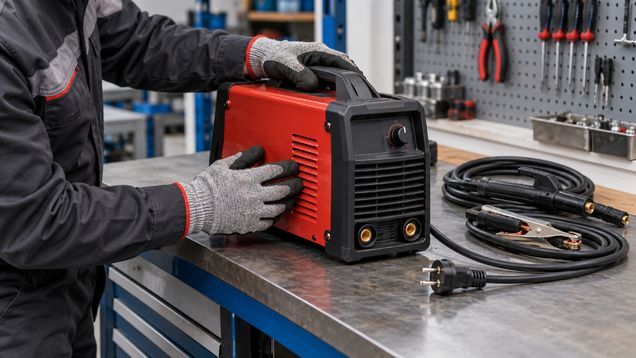

Ремонт сварочного аппарата начинают с проверки питания, охлаждения, кабелей и соединений. Для ремонта сварочного аппарата сначала определяют симптом: нет дуги, падает сварочный ток, аппарат перегревается или отключается. Корпус и внутренние силовые цепи проверяет только квалифицированный специалист.
Остановите аппарат и определите симптом
Ремонт сварочного аппарата начинают с описания неисправности: аппарат не включается, не зажигает дугу, прерывает сварку, перегревается или выдаёт нестабильный ток. Причина может находиться во внешнем питании, кабелях, соединениях, охлаждении, настройках или внутренних узлах. По одному признаку нельзя определить конкретную деталь.
Перед осмотром выключите аппарат и отсоедините его от сети или другого источника питания. Силовые компоненты внутри могут сохранять опасное напряжение после отключения, а сварочные кабели рассчитаны на большой ток. Не снимайте крышку, не проверяйте плату под напряжением и не соединяйте контакты напрямую.
Проверьте снаружи корпус, вентиляционные отверстия, сетевой кабель, вилку, сварочные разъёмы, электрододержатель и зажим обратного кабеля. Трещины, оплавление, оголённые жилы, повреждённая изоляция, запах гари или дым — основания прекратить использование. Не включайте аппарат после попадания воды до осмотра, просушки и проверки квалифицированным специалистом.
Запишите модель с заводской таблички и отметьте, когда появляется сбой: сразу после включения, при зажигании дуги, после нагрева или при движении кабеля. Уточните тип сварочного процесса и показания индикаторов, если они есть. Эти сведения помогают мастеру выбрать последовательность проверки, но сами по себе не подтверждают причину.
Аппарат не включается или на панели нет индикации
Для ремонта сварочного аппарата при отсутствии индикации сначала проверьте доступное внешнее питание. Убедитесь, что розетка, разъединитель и кабель не имеют видимых повреждений. Если срабатывает автомат защиты, не устанавливайте автомат с большим номиналом и не включайте аппарат многократно до выяснения причины.
Проверьте, соответствует ли источник питания требованиям модели и подключён ли аппарат предусмотренным способом. Установка может быть рассчитана на определённое напряжение и конфигурацию сети; это указано на табличке и в руководстве. Подключение оборудования к неподходящей линии поручают электрику.
Если панель включается, но аппарат не выдаёт сварочный ток, проверьте только внешние соединения при выключенном оборудовании. Кабели должны быть подключены к подходящим гнёздам, а зажим обратного провода — иметь надёжный контакт с подготовленной рабочей поверхностью по инструкции. Не отсоединяйте разъёмы во время сварки и не касайтесь оголённых контактов.
При исправном питании и кабелях возможны неисправности выключателя, цепи управления, трансформатора, выпрямителя или инверторного модуля. Такие узлы проверяют измерительными приборами и по схеме производителя. Самостоятельная замена платы по внешнему сходству может повредить аппарат и создать риск поражения током.
Дуга прерывается или сварочный ток нестабилен
Если дуга пропадает при движении кабеля, выключите аппарат и осмотрите кабель по всей доступной длине и места соединения. Порезы, заломы, трещины и оплавленные разъёмы требуют ремонта или замены кабеля предназначенной для сварки деталью. Не закрывайте повреждённую изоляцию лентой для продолжения работы.
Нестабильная дуга может быть связана с плохим контактом, неверно выбранным режимом, неподходящим электродом или проблемой источника питания. Сверьте параметры и полярность с инструкцией, типом электрода и выполняемой работой. Не компенсируйте сбой случайным повышением тока: это может перегреть кабель или заготовку.
Проверьте, плотно ли вставлены разъёмы и нет ли на них следов перегрева. Окисление, ослабленный контакт или неподходящее сечение кабеля способны вызвать падение напряжения и нагрев. Очистку и замену выполняют только на отключённом аппарате; потемневшие или оплавленные гнёзда должен осмотреть мастер.
Если соединения исправны, но ток скачет, аппарат сам отключается или на дисплее появляется код ошибки, запишите точный код и условия его появления. Значения кодов и порядок сброса различаются по моделям. Не перезапускайте установку в цикле и не сбрасывайте защиту повторно, если причина не установлена.
Срабатывает тепловая защита
Ремонт сварочного аппарата при перегреве начинают с остановки сварки и проверки свободного доступа воздуха к вентиляционным отверстиям. Защитная автоматика может временно ограничить выход или отключить аппарат, когда температура превышает допустимый для модели предел. Дайте ему остыть по инструкции; у некоторых аппаратов вентилятор должен продолжать работать после прекращения сварки.
Продолжительность работы под нагрузкой ограничивает рабочий цикл, или duty cycle: это доля времени сварки в заданном интервале при определённом токе. Допустимое значение зависит от модели и режима; смотрите табличку или руководство. Если защита срабатывает при обычной для аппарата работе, причина может быть в закрытой вентиляции, высокой температуре среды или неисправности охлаждения.
При отключённом питании удалите пыль только с доступных наружных поверхностей способом, разрешённым производителем. Не вставляйте отвёртку или проволоку в вентиляцию и не продувайте внутренности сжатым воздухом без указания инструкции: так можно загнать пыль глубже или повредить электронику. Не охлаждайте корпус водой и не перекрывайте работающему вентилятору выход воздуха.
Если вентилятор не вращается, издаёт скрежет или защита не сбрасывается после охлаждения, прекратите работу. Возможны неисправность вентилятора, температурного датчика или силовой электроники. Внутреннюю диагностику проводят после отключения и безопасного разряда компонентов по сервисной документации.
Кабели, разъёмы и обратный провод
Сварочные кабели и зажимы должны быть исправны и рассчитаны на применяемый режим. Перегрев соединения, ослабленный зажим, обгоревшая изоляция и оголённые жилы могут вызвать нестабильную дугу и ожог. При ремонте сварочного аппарата повреждённые элементы заменяют подходящими специальными кабелями и соединителями, а не бытовыми проводами.
Обратный кабель замыкает сварочную цепь через зажим на изделии; его не следует путать с защитным заземлением корпуса аппарата. Подключайте зажим в точке и способом, указанными изготовителем и технологией. Не используйте газовые трубы, подъёмные цепи или тросы в качестве сварочного обратного проводника.
Мокрые кабели, влажные перчатки и работа на сырой поверхности увеличивают риск поражения током. Не переносите аппарат за кабель и не тяните вилку за провод. Если установка намокла или работала под дождём, её нельзя возвращать в работу до проверки и подтверждения безопасного состояния.
Когда нужен квалифицированный сервис
Ремонт сварочного аппарата в сервисе необходим, если повреждён корпус или кабель, аппарат перегревается при свободной вентиляции, не выдаёт ток при исправных соединениях либо защита срабатывает повторно. Сервис проверяет входную часть, силовые компоненты, вентилятор, датчик температуры и управляющую плату. Состав диагностики зависит от типа и модели аппарата.
Ремонт электрических сварочных аппаратов выполняют специалисты, знакомые с требованиями производителя к изоляции, защитному заземлению и испытаниям после сборки. До ремонта не вскрывайте корпус и не пытайтесь настроить внутренние цепи. После вмешательства нужно проверить безопасность и работу оборудования по сервисной процедуре.
До согласования работ попросите назвать найденную причину, детали, стоимость и порядок проверки после сборки. Уточните, предусмотрена ли гарантия на ремонт и что делать при повторении того же сбоя. Если аппарат намокал, падал или подключался к неподходящему источнику, сообщите об этом мастеру.
Что подготовить для диагностики
Запишите модель, тип сварочного процесса, подключённые кабели и симптомы. Укажите, появляется ли индикация, сохраняется ли ошибка после остывания, на каком режиме прерывается дуга и какие элементы нагреваются. Не включайте неисправный аппарат ради видеозаписи симптома.
Ремонт сварочных аппаратов разных типов требует подходящих комплектующих и проверки по документации конкретной модели. Передайте сервису аппарат, кабели и точный код ошибки, если он отображался; повреждённые кабели не подключайте к сети. Уточните срок и условия проверки оборудования после ремонта.
