Аэродинамические испытания показывают, сколько воздуха проходит по вентиляционной сети и как распределяются потоки по ответвлениям. Результаты аэродинамических испытаний сопоставляют с проектными расходами при заданном режиме оборудования. До выезда согласуют точки измерений, положение регулирующих устройств и требования к протоколу.
Что проверяют при испытании вентиляции
Аэродинамические испытания помогают установить фактические расходы воздуха в системе и сравнить их с проектными значениями. В зависимости от задачи измеряют скорость потока, давление, разрежение, перепад на фильтре или другие параметры, нужные для оценки работы оборудования и сети. Перечень показателей должен вытекать из проекта и цели проверки.
Испытание не всегда означает только измерение. Если подрядчик также регулирует клапаны, заслонки или частоту вращения вентилятора, это отдельный этап наладки, который важно включить в задание. После регулировки измерения повторяют и фиксируют уже для согласованного рабочего режима.
Недостаточный расход в помещении может быть связан с засорённым фильтром, неверным положением заслонки, утечкой, ошибкой монтажа, несоответствием вентилятора сети или изменением проектного решения. Одно измерение на решётке не устанавливает причину автоматически. Для диагностики нужны точки по ходу сети и сведения о фактической конфигурации оборудования.
Как составить программу работ
До договора передай исполнителю планы, схему вентиляции, проектные расходы и перечень помещений или систем. Программа аэродинамических испытаний должна показывать, какие ветви, установки и конечные устройства будут проверены, какие параметры снимут и с чем сравнят результаты. Если система имеет несколько режимов, каждый требуемый режим описывают отдельно.
Согласуй, в каком состоянии оборудование будет работать: какие фильтры установлены, где находятся регулирующие устройства, включены ли связанные системы и какие двери или проёмы должны быть закрыты. Эти условия влияют на распределение воздуха, поэтому нельзя сравнивать результаты, снятые при разных конфигурациях. Если часть помещений недоступна, укажи, как это ограничит выводы.
- Составить список установок, помещений, ветвей и точек измерения.
- Указать проектные значения и применяемые критерии оценки.
- Зафиксировать режимы оборудования и условия доступа к точкам.
- Решить, входят ли в договор регулировка, повторный замер и устранение замечаний.
Для сдачи системы уточни требования проекта и применимых норм: состав проверок зависит от назначения здания и типа вентиляции. Особый порядок может потребоваться для противодымных, аварийных или технологических систем. Их нельзя проверять переключением режимов без согласованной программы и ответственного специалиста.
Как выполняют измерения

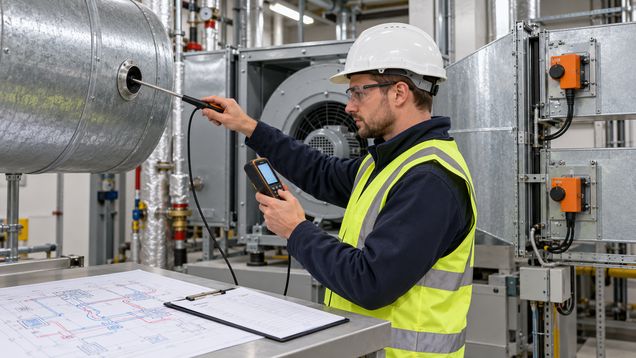

Перед аэродинамическими испытаниями проверяют маркировку системы, доступность контрольных участков и соответствие смонтированного оборудования проектной схеме. Измерения проводят в точках, где выбранный метод даёт пригодный результат, а положение точки отражают на схеме или в ведомости. Для некоторых участков нужно предусмотреть измерительные лючки или безопасный доступ.
Метод выбирают по месту и параметру: скорость можно измерять подходящим прибором в воздуховоде или на воздухораспределителе, а давление — соответствующим измерительным устройством. В протоколе указывают, где именно сняты значения и как по ним получен расход. Если точка неудобна или поток сильно неравномерен, это обстоятельство учитывают в оценке и описывают.
Исполнитель фиксирует идентификатор прибора, сведения о поверке или калибровке, дату измерений и условия работы системы. Данные на нескольких участках позволяют увидеть, где расход меняется и есть ли перекос между ветвями. Если применена расчётная поправка или иной метод обработки, он должен быть понятен из протокола.
Как выбрать лабораторию или наладчика
Аэродинамические испытания требуют команды, которая понимает схему сети, обосновывает программу и передаёт проверяемый отчёт. Сравни предложения по опыту работы с такими же системами, доступному оборудованию и полноте материалов. Уточни, кто выполняет измерения, кто отвечает за наладку и как проверяются итоговые таблицы.
Проверь документы на измерительные приборы и компетентность исполнителя в объёме, который нужен для конкретного договора. Общая ссылка на наличие оборудования не подтверждает точность каждого измерения, а сертификат на один метод не следует трактовать как подтверждение всех работ. Если к проекту применяются специальные требования к лаборатории или процедуре, сверяй их отдельно до заказа.
В договоре закрепи перечень систем, точек и показателей, формат протокола, критерии сравнения, сроки и порядок повторных измерений после наладки. Укажи, включены ли устранение дефектов, повторный выезд и проверка изменённой конфигурации. Раздели стоимость измерений и регулировки, чтобы было ясно, за какой результат отвечает исполнитель.
Что должно быть в протоколе
В документе указывают адрес и объект, дату, идентификатор системы, режим работы и исходную конфигурацию оборудования. Для каждой точки нужны обозначение помещения или участка сети, измеренный параметр, единицы, метод и прибор. Значения сравнивают с проектными или согласованными критериями, а отклонения показывают по конкретным участкам.
Проверь, что расход воздуха не перепутан с измеренной скоростью и что указан способ перехода от одного параметра к другому. Если приводятся давления, должны быть понятны места их снятия и направление перепада. Для таблиц нужны однозначные обозначения приточных и вытяжных ветвей, а схема должна позволять найти каждую точку измерения.
В протоколе полезно видеть не только итоговую оценку, но и исходные значения до регулировки, если она выполнялась, а также повторные результаты после настройки. В отчёте перечисляют ограничения: недоступные участки, нестабильный режим, отсутствующие проектные данные или отклонения от согласованной программы. Итоговую формулировку соотносят с этими ограничениями, а не распространяют на всю сеть без проверки.
Сверь протокол с заданием и фактической системой: совпадают ли номера установок, помещения, точки и режимы. Замечания указывай по строке таблицы или месту на схеме и проси исправить расхождение, объяснить метод либо выполнить повторное измерение. Не проси подменять фактическое значение проектным: сначала нужно установить причину отклонения и согласовать корректирующее действие.
Как использовать результаты после наладки
После проверки сопоставь расходы по ветвям и конечным устройствам с задачей каждого помещения и проектными данными. Аэродинамические испытания показывают фактическое распределение воздуха в момент замера, но не гарантируют, что система сохранит этот режим после замены фильтров, переноса перегородок или изменения оборудования. Зафиксируй исходную настройку и состав системы, чтобы при последующем обслуживании было с чем сравнить новые результаты.
Если отчёт выявил отклонение, попроси подрядчика указать вероятную причину и проверить её на соответствующем участке, а не регулировать всю сеть наугад. При изменении схемы или замене вентилятора оцени, какие ветви и режимы требуется испытать повторно. Для систем, связанных с дымоудалением, аварийной вентиляцией или технологическим процессом, порядок последующих работ согласуй с проектировщиком и ответственным за безопасную эксплуатацию.
В акте приёмки перечисли переданные протоколы, схемы точек, режимы, обнаруженные отклонения и принятые меры. При аэродинамическом испытании протокол должен связывать проектное значение, точку измерения, фактическое показание и режим установки.
