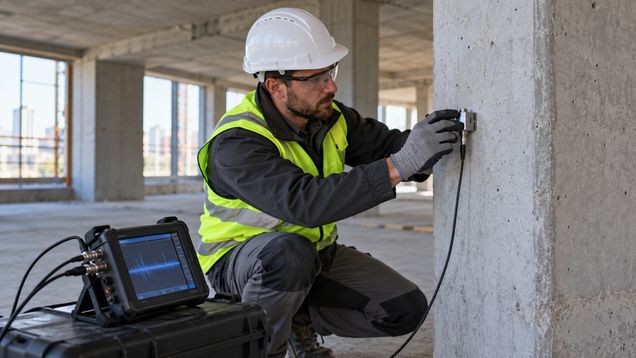

Измерение вибрации фиксирует колебания здания в выбранных точках и помогает сопоставить их с источником воздействия и задачей обследования. При выборе лаборатории по измерению вибрации согласуй цель, режим оборудования, план наблюдений и содержание отчёта, чтобы получить данные именно о состоянии конструкции.
Определи цель проверки
Измерение вибрации нужно планировать под конкретный вопрос: оценивают ли влияние стройки, транспорта, оборудования или другого источника на здание. Укажи, какая конструкция и зоны вызывают беспокойство. Формулировки «проверить вибрацию» недостаточно для выбора метода.
Отдели оценку состояния конструкции от проверки воздействия на людей или диагностики машины. Для этих задач могут различаться точки, датчики, режим наблюдения и критерии. Если жалобы жильцов связаны с колебаниями, уточни, нужна ли отдельная оценка воздействия на людей.
Подготовь назначение, этажность, планы и сведения о конструктивной схеме и фундаменте. Отметь существующие трещины, прежние ремонты и зарегистрированные жалобы. Результаты измерений рассматривай вместе с состоянием здания, а не вместо инженерного обследования.
Определи, какой результат нужен: протокол, сравнение с фоновыми значениями или материалы для заключения инженера. Уточни, кто интерпретирует данные и отвечает на вопросы по конструкции. Не проси лабораторию обещать вывод до обследования.
Опиши источник и режим воздействия
Опиши источник: стройплощадка, дорога, железнодорожный путь, оборудование или инженерная система. Укажи расстояние до здания, места жалоб и известные условия передачи колебаний через грунт. Если источник не установлен, прямо отметь это в задании.
Передай график работы источника, тип оборудования и характерные режимы. Для техники зафиксируй операции с толчками, а для постоянно работающей установки — обычный цикл и нагрузку. Попроси записывать, что происходило во время замеров.
Согласуй фоновые наблюдения до начала работ и повторные замеры во время или после воздействия. Исходные данные помогают отделить новые колебания от уже существовавших. Если источник работает нерегулярно, измерения должны охватывать типичный цикл.
Уточни, нужен ли разовый выезд или длительная регистрация событий. Короткое наблюдение может пропустить нерегулярный источник, а непрерывная запись требует доступа, питания и защиты оборудования. Продолжительность и условия зафиксируй в договоре.
Проверь план измерений
Попроси схему здания с точками установки датчиков и объяснением выбора. Для оценки конструкции специалист может выбрать точки на фундаменте, несущих элементах и в контрольных зонах. Одного показания в случайной комнате недостаточно для полной картины.
Уточни, как закрепят датчики и в каких направлениях будут регистрировать колебания. В протоколе должны быть отмечены точки и ориентация приборов. Не устанавливай датчик на мебель или отделку, если метод требует измерять конструкцию.
Спроси, какие параметры и диапазоны будут регистрироваться и почему они подходят источнику. Попроси объяснить, как отличают колебания здания от ударов и других помех. Настройки должны следовать выбранной методике.
Для измерения вибрации согласуй состав отчёта: графики, спектры, максимальные значения, временные отметки и описание событий. Уточни, передадут ли исходные записи и таблицы по точкам. Так можно связать выводы с фактическим режимом источника.
Оцени лабораторию и специалистов
Лаборатория, выполняющая измерение вибрации, должна иметь опыт с похожими зданиями и источниками. Попроси пример протокола с описанием точек, оборудования, условий и обработки данных. Уточни, кто проводит работы и подписывает результат.
Если договор или официальная процедура требует аккредитации, проверь её область для нужных методов и измерений. Наличие аккредитации само по себе не подтверждает, что область охватывает проверки зданий. Попроси лабораторию письменно пояснить применимость аккредитации.
Запроси перечень датчиков и приборов, а также документы об их поверке или калибровке, если этого требует методика. Узнай, как проверяют оборудование до и после выезда. Важны также установка, настройки и обработка данных.
Если измерения покажут необычный режим, уточни, кто оценит возможное влияние на конструкцию. Для выводов о трещинах или несущей способности может понадобиться отдельное обследование инженера-конструктора. Раздели ответственность лаборатории и специалиста по зданию.
Сравни предложения и договор
Отправь лабораториям одинаковое описание здания, источника и цели. Попроси выделить стоимость программы, выезда, числа точек, записи, обработки и отчёта. Сравнивай предложения только при одинаковом охвате.
Уточни стоимость повторного выезда, фоновых замеров, ночных работ, доступа к оборудованию и дополнительной обработки. Согласуй порядок оплаты, если источник не заработает в назначенное время или помещение окажется закрыто. Эти условия реши до выезда.
Зафиксируй сроки работ, передачи протокола и ответа на замечания. Укажи, как новые точки или режим источника изменят цену и график. Если привлечены другие исполнители, назначь одного ответственного за координацию.
К измерению вибрации подготовь договор с перечнем объектов, точек, дат и режимов источника. Приложи программу, критерии, формат отчёта и порядок действий при значимых отклонениях. Существенные условия закрепи письменно.
Подготовь объект к выезду
Перед измерением вибрации предупреди жильцов, сотрудников и ответственных за здание о времени и местах работ. Организуй доступ к подвалу, техпомещениям и другим включённым зонам. Заранее согласуй отключение оборудования, если оно предусмотрено программой.
Покажи лаборатории планы и места ранее отмеченных повреждений. Отдельно обозначь, какие дефекты существовали до работ, и приложи датированные фотографии, если они есть. Не подсказывай желаемый вывод и не выдавай старую трещину за новую.
Назначь представителя, который подтвердит режим источника и будет фиксировать события во время записи. Для стройки согласуй связь с подрядчиком площадки и доступ к технике. Отмечай фактическое время остановок и изменений режима.
Уточни, как защитят датчики и кабели от смещения и как отмечают временные помехи. Люди, двери, грузовые тележки и посторонние удары могут влиять на записи. Такие события нужно отмечать, а не удалять без пояснения.
Проверь интерпретацию результата
Проверь, что в отчёте указаны источник, режим, даты, длительность, точки и направление измерений. Сверь их с журналом работ. Если нагрузка была нетипичной, выводы должны относиться именно к условиям наблюдения.
Попроси назвать критерии сравнения и конструкцию, к которой относится оценка. Показатель комфорта людей нельзя автоматически считать критерием повреждения здания. При необходимости закажи отдельную оценку состояния конструкции или воздействия на жильцов.
Сверь, приложены ли схемы, таблицы, графики, сведения об оборудовании и описание обработки. Значения привяжи ко времени и работе источника. Попроси объяснить пропуски данных и исключённые фрагменты записей.
Перед выводом о повреждении проверь, учитывались ли материал, конструктивная схема, состояние здания и длительность воздействия. Одни измеренные колебания не устанавливают причину трещины. Если нужен вывод о повреждениях, запроси отдельное инженерное заключение.
Прими и сохрани документацию
При приёмке сверь точки и режимы источника с программой. Проверь наличие схем, таблиц, графиков, сведений о приборах и списка участников. Недостатки отчёта или несоответствия заданию внеси в акт до окончательного расчёта.
Для повторного сравнения сохрани исходные записи вместе с протоколом, планами, фотографиями и журналом событий. Зафиксируй дату хранения и ответственного. При новом выезде используй сопоставимые точки и режимы или попроси пояснить различия.
Согласуй, кто получит копии данных и сможет передать их проектировщику, управляющей организации или эксперту. Если планируется повторный контроль, заранее назначь условия и сроки, чтобы сопоставить результаты разных выездов.
Измерение вибрации фиксируй в акте вместе с точками датчиков, режимом источника, временем и условиями работ. Приложи схемы, исходные записи, обработанные показатели и выводы лаборатории. Передай комплект ответственному специалисту для оценки состояния конструкции.
