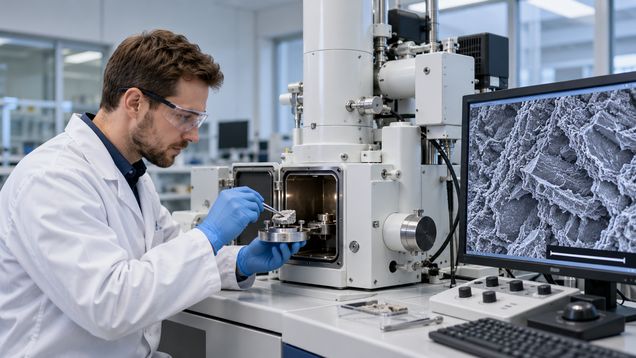

Электронная микроскопия позволяет увидеть рельеф, дефекты и неоднородности материала в масштабе, недоступном обычному оптическому прибору. Перед заказом электронной микроскопии уточняют, нужно ли изучить поверхность или внутренний срез, получить только изображения либо дополнить их локальным элементным анализом.
Выберите режим под исследовательский вопрос
Сканирующий электронный микроскоп последовательно зондирует поверхность тонким электронным пучком и регистрирует сигналы, возникающие при взаимодействии с образцом. Такой режим применяют для изучения рельефа, трещин, пор, волокон и распределения фаз на поверхности или подготовленном срезе.
Электронная микроскопия в просвечивающем режиме требует очень тонкого образца, через который проходят электроны. Она помогает исследовать внутреннее строение на меньшем масштабе, но подготовка среза сложнее, а само исследование может изменить или израсходовать часть материала; этот метод не заменяет обычное фотографирование готовой поверхности.
Опишите не прибор, который хотите получить, а вопрос к материалу: где начинается трещина, как выглядят поры, отличаются ли включения или как устроен слой покрытия. Попросите лабораторию предложить режим съёмки и тип подготовки, объяснив, какие особенности можно будет увидеть и какие останутся вне наблюдения.
Результаты электронной микроскопии зависят от выбранного сигнала и участка образца. Вторичные электроны обычно используют для передачи поверхностного рельефа, а обратно рассеянные — для контраста, связанного с составом и средним атомным номером областей; внешний вид изображения сам по себе не всегда позволяет определить химический состав.
Когда нужен дополнительный элементный анализ
К микроскопу можно подключить энергодисперсионный рентгеновский спектрометр, сокращённо EDS или EDX. Он регистрирует характеристическое рентгеновское излучение, возникающее при облучении материала электронным пучком, и позволяет оценить элементы в выбранной области или построить карту их распределения.
Элементный спектр относится к конкретной зоне взаимодействия пучка с материалом, а не автоматически ко всему изделию. Размер этой зоны зависит от состава, ускоряющего напряжения и условий съёмки; попросите лабораторию объяснить, какие области попали в измерение и насколько выводы применимы к объёмной пробе.
EDS показывает элементы, но не всегда определяет химические соединения, кристаллические фазы и форму, в которой элемент присутствует. Для подтверждения минералогического состава может понадобиться рентгеновская дифракция, а для количественной химии всего материала — подходящий объёмный метод; набор исследований выбирают по цели, а не по числу доступных датчиков.
Электронная микроскопия с EDS особенно полезна, когда нужно совместить изображение микроструктуры и локальный состав включения или участка покрытия. Для отчёта согласуйте, будут ли показаны исходное изображение, спектр, точки анализа и карты элементов; карта без привязки к участку образца теряет часть смысла.
Подготовка влияет на то, что видно
Перед электронной микроскопией передайте лаборатории сведения о материале, форме изделия и месте отбора. Укажите, важна ли неповреждённая поверхность, поперечный срез, граница покрытия или отдельная частица; для неоднородного материала один небольшой фрагмент может не представлять весь объект.
Образцы должны быть совместимы с держателем и условиями внутри камеры. В обычном высоком вакууме влажность, летучие компоненты и незакреплённый порошок могут мешать измерению; для чувствительных материалов у лаборатории иногда есть режим переменного давления, но его доступность и качество изображения зависят от прибора и задачи.
Непроводящий материал может накапливать заряд под пучком, из-за чего изображение смещается, искажается или становится нестабильным. Чтобы снизить эффект, лаборатория может выбрать режим переменного давления, изменить настройки или нанести тонкое проводящее покрытие; сообщите заранее, если покрытие или обработка изменят объект и недопустимы по вашей задаче.
Проводящий слой помогает отводить заряд, но материал покрытия способен повлиять на EDS-спектр и анализ лёгких элементов. Если нужна элементная карта, спросите, чем покроют образец и учтут ли сигнал покрытия; для некоторых задач подбирают углеродный слой, но универсального решения без учёта материала нет.
Не режьте и не шлифуйте неизвестный материал дома. Подготовка может повредить хрупкую структуру, занести загрязнение или создать опасную пыль; передайте образец в закрытой упаковке и обсудите с лабораторией, какой участок нужно сохранить и какой объём допустимо потратить на изготовление среза.
Как выбрать лабораторию и оформить заявку
Проверьте, работает ли лаборатория с нужным типом образца и есть ли у неё подходящий детектор: для одной задачи достаточно получить изображения, для другой потребуются EDS, карта элементов, полированный шлиф или подготовка тонкой пластинки. Наличие электронного микроскопа само по себе не означает, что лаборатория выполняет все эти операции.
Спросите, кто готовит образец, обсуждается ли план съёмки с заказчиком и можно ли запросить дополнительные поля зрения после первичных кадров. Если исследуется покрытие или участок разрушения, зафиксируйте место отбора и направление среза, чтобы полученное изображение можно было связать с исходной деталью.
Для работ по договору или официального заключения попросите документы о компетентности и уточните, распространяется ли действующая аккредитация лаборатории на нужный метод и тип анализа. Если аккредитация для вашей цели не требуется, всё равно полезно узнать, как лаборатория калибрует увеличение, проверяет измерительную шкалу и контролирует элементный анализ.
До отправки согласуйте стоимость подготовки, съёмки, EDS и обработки изображений раздельно. Уточните, сколько образцов и полей зрения входит в цену, входят ли исходные файлы, можно ли вернуть остаток и как оформляют дополнительную работу, если первичное изображение не отвечает на вопрос.
Что должно быть в отчёте
В протоколе проверьте код образца, описание подготовки, дату исследования и связь изображения с конкретным участком. Для микрофотографии важны читаемая масштабная линейка и увеличение; одно значение увеличения не заменяет масштаб, потому что изображение могут изменить при сохранении или печати.
Для каждого вывода должен быть указан тип наблюдения: рельефный контраст, контраст по составу, измерение или локальный спектр. Если лаборатория сообщает размер поры, частицы или дефекта, попросите назвать способ измерения, число выбранных объектов и правила отбора; одна удачная микрофотография не подтверждает среднее значение всей партии.
В отчёте по EDS проверьте, к какому изображению относятся спектр или карта, какие точки анализировали и указаны ли условия измерения. Полуколичественный результат зависит от подготовки, геометрии, состава основы и перекрытия сигналов; проценты в локальной точке не следует представлять как точный состав всего изделия.
Попросите приложить исходные микрофотографии без обрезки, если важно повторно проверить масштаб или расположение анализируемой области. Для карт элементов должны быть видны легенда, идентификация сигнала и привязка к базовому изображению; цветовая карта без подписей не показывает, какой элемент и какая шкала на ней представлены.
Приёмка исследования
Электронная микроскопия отвечает на заказ, когда изображены нужные участки, масштаб позволяет оценить искомую особенность, а метод и ограничения указаны в протоколе. Если задача касалась состава, одного набора красивых снимков недостаточно: проверьте, выполнен ли согласованный EDS-анализ или иной метод.
Заказывая электронную микроскопию, сравните фактический комплект с заявкой: число образцов, микрофотографии, спектры, карты и описание пробоподготовки. Отметьте недостающие позиции письменно, пока лаборатория хранит остаток и данные; при неоднозначном результате согласуйте дополнительные поля зрения или другой способ проверки до завершения работы.
Если после нанесения покрытия, полировки или изготовления среза исходный объект изменился, попросите отметить это в протоколе. Для повторного сравнения передайте контрольный образец и согласуйте сопоставимые параметры съёмки; иначе различия могут отражать подготовку или настройку прибора, а не изменение материала.
