Электроэрозионная обработка снимает материал электрическими разрядами и подходит для деталей из электропроводящих сплавов, когда нужны сложные контуры или трудная для фрезерования геометрия. При заказе электроэрозионной обработки укажите марку и состояние материала, чертеж, допуски, качество поверхности и способ работы — проволочный или прошивной.
Как материал обрабатывают электрическими разрядами
Электроэрозионная обработка удаляет частицы с электропроводящей заготовки повторяющимися электрическими разрядами между деталью и электродом. Рабочая зона заполнена диэлектрической жидкостью, которая участвует в процессе и помогает удалять продукты эрозии. Контактного режущего инструмента, как при фрезеровании, здесь нет, поэтому усилие резания на заготовку невелико.
Этим способом обрабатывают твердые проводящие материалы, в том числе закаленные стали и твердые сплавы. Электропроводность материала обязательна для обычного EDM-процесса: керамика и другие непроводящие заготовки не подходят без специальной подготовки и подтверждения технологии. Перед оценкой передайте точную марку сплава и сведения о термообработке.
Электрический разряд локально нагревает поверхность, поэтому процесс не следует считать «холодным». На детали может оставаться измененный поверхностный слой, а режимы черновой и чистовой обработки дают разный результат. Если поверхность будет контактной или должна работать под нагрузкой, обсудите с исполнителем, нужны ли дополнительные проходы, полирование или удаление измененного слоя.
Эрозионная обработка обычно медленнее массовых способов резания, зато подходит для некоторых сложных контуров, узких пазов, полостей и деталей из твердого материала. Выбирать ее только по обещанию высокой точности неправильно: сначала сравните геометрию, материал, требования к поверхности и объем партии с альтернативными методами.
Проволочный и прошивной методы решают разные задачи

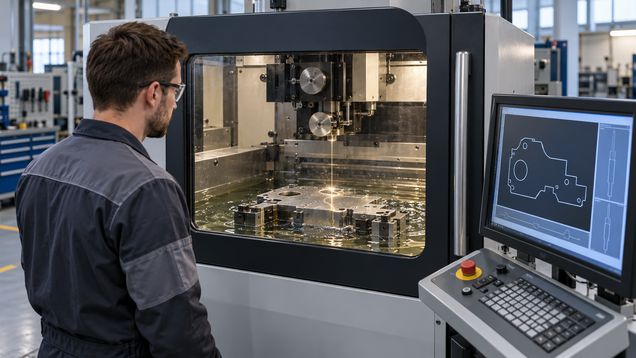

Проволочная электроэрозия использует тонкий движущийся электрод-проволоку для вырезания сквозного контура. Она подходит для пластин и деталей, где важны точная форма, узкие прорези и углы, которые сложно получить фрезой. Для запуска траектории обычно нужен доступ к контуру или предусмотренное в детали начальное отверстие; это условие следует учесть в чертеже.
Прошивной метод использует электрод заданной формы и создает в заготовке полость, повторяющую его рабочую геометрию. Его применяют для матриц, пресс-форм, глубоких пазов и других углублений, где проволока не может сформировать нужную поверхность. Изготовление и износ электрода влияют на сроки и стоимость, поэтому форму, материал электрода и число одинаковых полостей согласуют заранее.
Для небольших глубоких отверстий существует отдельное электроэрозионное сверление трубчатым электродом. Оно может быть полезно там, где обычное сверло не обеспечивает нужное отношение глубины к диаметру или трудно отводить стружку. Уточните, входит ли эта операция в предложение, если отверстия должны проходить через твердый материал или располагаться под сложным углом.
Электроэрозионная обработка может включать проволочный, прошивной или сверлильный процесс — выбор зависит от того, является ли элемент сквозным, глухим или повторяет профиль специального электрода. На чертеже отметьте начальные отверстия, направление вырезания и участки, где важен радиус или угол. Если геометрия допускает разные технологии, попросите исполнителя объяснить, что меняется в качестве и подготовке детали при каждом варианте.
Что подготовить для расчета заказа
Передайте трехмерную модель или чертеж с размерами, допусками и обозначением критичных поверхностей. Укажите материал, толщину, габариты заготовки, количество деталей и предполагаемое назначение. Для прошивного процесса добавьте требования к электродам и полостям, а для проволочного — сведения о сквозных контурах и местах подводки проволоки.
Файл должен быть в согласованном формате и содержать одну актуальную версию геометрии. Проверьте единицы измерения, масштаб, дублирующие линии, незамкнутые контуры и совпадение отверстий с общей моделью. Если исполнитель обнаружит несоответствие, попросите задать вопрос до программирования, а не выбирать размер по догадке.
Закажите электроэрозионную обработку с пробным проходом, если деталь дорогая, геометрия сложная или допуск критичен для сборки. Образец позволяет проверить контур, шероховатость и подход к контролю до выпуска всей партии. Заранее определите, оплачивается ли образец отдельно и кто утверждает его соответствие чертежу.
Как проверить возможности цеха
Попросите показать детали с похожим материалом и геометрией: глубокие полости, тонкие ребра, отверстия или длинные контуры требуют разной настройки и проверки. Уточните, какой тип оборудования используется и помещается ли заготовка в рабочую зону станка. Название модели аппарата не заменяет подтверждение, что именно ваша деталь и требования входят в его возможности.
Качество электроэрозионной обработки проверяют по указанным размерам и состоянию поверхности, а не по общему впечатлению. Обсудите, какие размеры проверяют, какими измерительными средствами, в какой момент и что отражают в отчете. Если деталь должна совпасть с сопрягаемым элементом, приложите требования к паре деталей и обозначьте, какие размеры нельзя оценивать отдельно друг от друга.
При электроэрозионной обработке режимы и число чистовых проходов влияют на производительность, поверхность и итоговый размер. Исполнитель должен объяснить, какие допуски реально подтверждает для выбранного материала и геометрии, а где потребуется дополнительная обработка. Попросите не только устную оценку, но и критерии приемки в письменном виде.
Уточните, включены ли в услугу подготовка программы, электроды, пробная деталь, измерительный протокол, снятие заусенцев, полирование и упаковка. Для твердого сплава или особой формы исполнитель может предложить другой вариант изготовления. Сравнивайте варианты по полному составу работ, а не только по цене обработки одной детали.
Стоимость, срок и приемка
Расходы, связанные с электроэрозионной обработкой, зависят от размера и формы детали, типа операции, материала, глубины полости, длины контура, числа проходов и затрат на электрод. Повторяющаяся партия может требовать иной подготовки, чем единичное изделие. Попросите разделить стоимость программирования, изготовления инструмента, обработки и контроля качества.
Срок зависит от доступности материала, сложности геометрии, времени изготовления электрода и загрузки оборудования. Зафиксируйте, с какого события начинается отсчет: утверждения чертежа, получения заготовки или согласования пробной детали. Отдельно оговорите, как сдвигается график, если в процессе обнаружится несоответствие исходного материала.
В акте или спецификации укажите версию чертежа, материал, количество, согласованные допуски и состояние поверхности. Для критичных размеров заранее выберите места и способ проверки, а также формат передачи измерений. Если сторонам важна история обработки, запросите номер партии и привязку к контрольному протоколу.
Электроэрозионная обработка принимается по геометрии, допускам и качеству поверхности, которые были заданы до запуска. Проверьте контрольные размеры, отверстия и полости на выбранных деталях, затем сравните результат с чертежом и протоколом. Если обнаружено отклонение, укажите номер позиции и измеренную величину до начала сборки или последующей отделки.
