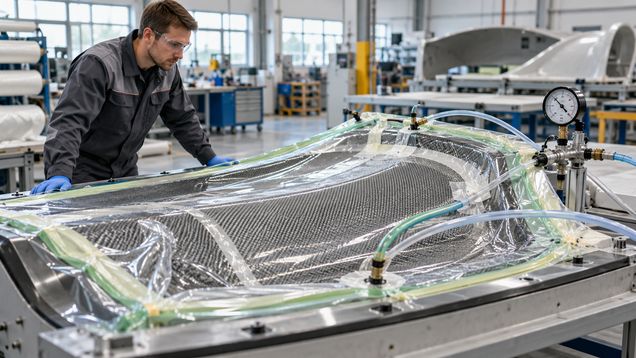

Вакуумная инфузия формирует композитную деталь, пропуская смолу через уложенное армирование под разрежением. Для заказа заранее согласуйте геометрию, материалы, направление волокон, образец и контроль; при вакуумной инфузии цена зависит также от оснастки, объема партии и подготовки формы.
Определите назначение детали
Вакуумная инфузия подходит для композитных деталей, где важны повторяемость формы, распределение армирования и контроль процесса пропитки. В заказе укажите назначение изделия, размеры, рабочие нагрузки и условия эксплуатации. Если деталь будет нести нагрузку или влиять на безопасность, передайте проектные требования инженеру и не ограничивайтесь образцом внешнего вида.
Подготовьте чертеж или трехмерную модель с допусками, толщиной стенок, отверстиями, кромками и местами установки крепежа. Отметьте, какие поверхности должны быть гладкими, окрашенными или закрытыми декоративным слоем. Уточните, включены ли в изготовление обрезка, сверление, шлифование, монтаж вставок и финишная обработка.
Сообщите, будет ли изделие контактировать с влагой, химикатами, солнцем, перепадами температуры или вибрацией. Укажите серийность, количество экземпляров и предполагаемый срок эксплуатации, если эти данные определены проектом. Условия помогают подобрать смолу, волокно, наружный слой и способ изготовления, но не заменяют проверку расчетных требований.
До вакуумной инфузии согласуйте форму оснастки, линию разъема и способ извлечения готовой детали. Проверьте, кто проектирует и изготавливает матрицу, входит ли ее стоимость в предложение и кому она принадлежит после окончания заказа. Для единичной детали цена оснастки может составлять заметную часть сметы, поэтому попросите разделить разовые и повторяющиеся расходы.
Выберите материалы и конструкцию
Композит состоит из смолы и армирующего материала, например стеклянного или углеродного волокна, которые выполняют разные функции. Волокна воспринимают нагрузку, а отвержденная смола связывает слои и защищает их. Уточните точное обозначение ткани или мата, тип смолы, наружный слой и их совместимость с условиями работы детали.
Направление и последовательность слоев влияют на то, как изделие воспринимает усилия. Попросите подрядчика показать схему выкладки и объяснить, как она соответствует чертежу и расчету. Если предусмотрены сердцевина, усилители, втулки или закладные, укажите их материал, положение, размеры и требования к фиксации до подготовки формы.
Вакуумная инфузия позволяет пропитать сухое армирование смолой в закрытой форме, где разрежение помогает перемещать смолу через уложенные слои. Качество зависит от подготовки формы, герметичности, схемы подачи и отвода, вязкости смолы и последовательности отверждения. Попросите исполнителя описать, какие параметры он контролирует для выбранной детали и как документирует отклонения.
Сравнивайте предложение не только по цене смолы и волокна, но и по поверхности, массе, отделке и допустимым отклонениям готовой детали. Попросите показать образец материалов и пробную деталь из той же конструкции. Если образец отличается от серийного изделия по размеру или укладке слоев, согласуйте, насколько он отражает будущий результат.
Как выбрать подрядчика и согласовать заказ
Проверьте опыт мастерской с нужным типом смолы, волокна, размером формы и геометрией изделия. Попросите фотографии похожих работ, примеры контроля и описание того, кто отвечает за расчет, изготовление оснастки, выкладку и последующую обработку. Для большой или сложной детали уточните оборудование для подъема и безопасного перемещения.
Смета должна показывать стоимость проектирования, формы, материалов, производства, отделки, испытаний, упаковки и доставки. Уточните, сколько итераций макета или пробного изготовления входит в цену и как рассчитывается изменение конструкции. Если комплект включает разные детали, запросите отдельную стоимость по каждой позиции и условия поставки партии.
К вакуумной инфузии подготовьте исходные данные о допусках, критичных поверхностях и способе приемки. Согласуйте, кто проверяет размеры, массу, толщину и внешний вид, какие документы подтверждают материал и какие методы применяются к конкретной детали. Не включайте универсальные требования к испытаниям без привязки к назначению изделия и его проекту.
В договоре зафиксируйте чертеж нужной версии, состав слоев, обозначения материалов, количество, сроки и порядок изменений. Отдельно укажите, кому принадлежат цифровая модель и форма, где они будут храниться и как обеспечивается повтор заказа. Передайте подрядчику только актуальные файлы и назначьте ответственного за утверждение контрольного образца.
Контроль процесса и безопасность
До начала производства уточните, как исполнитель хранит смолу, отвердитель и армирующие материалы и какие инструкции по безопасности применяет. Неотвержденные составы, стеклянные или углеродные волокна и пыль при обработке требуют оценки рисков и подходящих мер защиты. Попросите убедиться, что площадка, вентиляция, средства защиты и утилизация отходов соответствуют материалам конкретной технологии.
Готовую поверхность проверяют по согласованным признакам: геометрии, толщине, массе, качеству кромок, видимым дефектам и расположению вставок. Для внутренней структуры или прочности методы контроля выбирают по расчету и назначению, а не по универсальному списку. В протоколе должны быть указаны проверенные параметры, приборы или методики, результаты и обнаруженные ограничения.
Если производство включает ручное смешивание или контакт оператора со смолой, исполнитель должен учитывать требования паспорта безопасности каждого компонента. При механической обработке отвержденной детали отдельно планируют защиту от пыли и сбор отходов. Заказчику достаточно запросить подтверждение применяемых мер и не проводить такие работы самостоятельно без необходимой подготовки.
Приемка и передача изделия
Вакуумная инфузия должна выполняться по согласованной схеме, а деталь принимают по утвержденному чертежу и критериям контроля. Сверьте размеры, отверстия, массу, расположение вставок, качество кромок и состояние поверхности. Если заметны пузырь, расслоение, трещины или другие подозрительные зоны, зафиксируйте их и запросите оценку инженера до монтажа или нагрузки.
После вакуумной инфузии получите паспорт или описание материалов, протокол контроля, исполнительный чертеж и рекомендации по хранению, монтажу и обработке. Проверьте, указаны ли версия документации, партия смолы и армирования, количество изделий и ответственные за приемку. Сохраните контрольный образец и файлы конструкции, если предполагается повторный заказ.
Перед использованием проверьте, что готовая деталь закреплена по проекту и не имеет повреждений после транспортировки. Ограничения по нагрузке, температуре, химической среде и обслуживанию должны быть переданы эксплуатирующей организации вместе с документами. Любое изменение отверстий, креплений или слоев после изготовления согласуйте с проектировщиком.
