Токарные работы превращают вращающуюся заготовку в вал, втулку, ролик или другую деталь с цилиндрическими поверхностями. Перед заказом токарных работ согласуйте материал, размеры, посадочные участки, отверстия и резьбы, допуски и качество поверхности. По этим данным мастерская подберет способ обработки и контроля.
Какие детали изготавливают на токарном станке

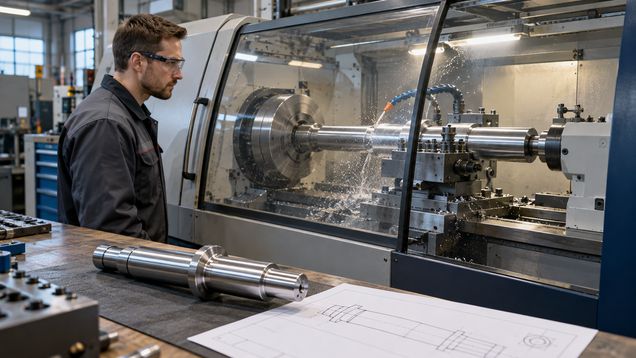

Токарные работы выполняют на заготовке, которую вращает шпиндель, а режущий инструмент снимает материал по заданной траектории. Так получают цилиндрические и конические поверхности, торцы, канавки, уступы, отверстия и резьбы. Геометрия детали и возможности станка определяют, какие операции входят в один заказ.
К типовым изделиям относятся валы, втулки, оси, ролики, шпильки, дистанционные кольца, заглушки и детали с резьбовыми концами. Часто мастерская изготавливает и небольшую партию по чертежу, и единичную деталь взамен утраченной. Для повторяемых изделий чертеж удобнее образца: по нему можно согласовать размеры, допуски и порядок контроля.
Токарный станок обрабатывает форму вращения, но не заменяет все виды фрезерования, сверления или шлифования. Плоские грани, сложные пазы и расположенные под разными углами отверстия могут требовать дополнительных операций. Некоторые станки совмещают точение и фрезерование, однако этот объем нужно подтвердить для конкретного оборудования и чертежа.
До заказа токарных работ определите, нужна ли только заготовка после точения или полностью готовое изделие. Уточните, входит ли нарезание резьбы, сверление, расточка отверстия, снятие фасок, термообработка, покрытие и финишная шлифовка. Если эти этапы выполняют разные подрядчики, распределите ответственность за размеры после каждой операции.
Чертеж описывает размеры и назначение поверхностей
Для расчета токарных работ передайте чертеж с размерами, допусками, материалом, количеством и номером актуальной версии. Если чертежа нет, приложите образец и укажите, какие размеры можно снять, а какие требуют уточнения. Не всегда удается восстановить исходные допуски по старой детали, особенно если она изношена или деформирована.
На чертеже выделите посадочные диаметры, отверстия, торцы, уступы и резьбы, от которых зависит сборка. Если деталь соединяется с подшипником, уплотнением, муфтой или другой частью узла, приложите требования к сопряжению. Посадка означает согласованное сочетание размеров отверстия и вала, которое задает зазор или натяг; одного номинального диаметра для нее может быть недостаточно.
Укажите допуски размеров и форму детали там, где это важно для работы узла. Допуск задает допустимое отклонение размера, но не всегда описывает круглость, соосность или биение поверхности. Если вал должен вращаться без заметного биения или несколько ступеней должны совпасть по оси, обозначьте это отдельно на чертеже.
Шероховатость — это характеристика микронеровностей поверхности после обработки. Для уплотнительной, скользящей или подшипниковой зоны она может влиять на работу соединения; для нерабочей поверхности достаточно общего требования проекта. Не ограничивайтесь словом «гладкая»: укажите измеряемое значение или ссылку на принятый чертежный стандарт, если такое требование необходимо.
Материал выбирают не только по названию металла. Уточните марку сплава, твердость или состояние поставки, если они влияют на обработку и прочность готовой детали. При использовании пластика или цветного сплава сообщите об этом до расчета: заготовка, инструмент и режим контроля могут отличаться от стальной детали.
Как выбрать мастерскую и согласовать процесс
Попросите показать детали сходного диаметра, длины, материала и сложности. Уточните, может ли мастерская закрепить заготовку нужного размера, обработать глубокое отверстие, нарезать заданную резьбу и удержать обозначенные на чертеже допуски. Общий перечень станков не подтверждает, что конкретная деталь помещается в рабочую зону.
Для единичной детали проверьте, кто будет снимать размеры и утверждать образец. Для партии важны повторяемость, маркировка и способ выборочного либо сплошного контроля, заданный заказом. Попросите, чтобы в предложении было ясно указано, какие измерения и документы мастерская передаст вместе с изделиями.
Качество токарных работ оценивают по измеряемым характеристикам, а не по внешнему блеску детали. Согласуйте, какие диаметры, длины, отверстия, резьбы, биение и шероховатость проверяют, какими средствами и в какой момент. Для сопрягаемых деталей определите контроль размеров в паре, чтобы каждую часть не принимали изолированно от сборки.
Попросите объяснить технологию изготовления, если у детали есть длинный тонкий вал, глубокое отверстие, узкая канавка или несколько соосных ступеней. Такие элементы могут требовать специального крепления или последовательности операций, иначе заготовка прогибается либо поверхности не совпадают. Исполнитель должен отметить ограничения и согласовать, какие размеры можно гарантировать после выбранного процесса.
Токарные работы начинаются с проверки исходной заготовки: ее длины, диаметра, материала и припуска на снятие металла. Если заготовка предоставляется заказчиком, опишите ее состояние и допустимые следы крепления. При поставке мастерской согласуйте, подтверждается ли марка материала документом и что происходит с остатком.
Безопасность производства остается ответственностью предприятия. Заказчику не следует просить оператора работать при снятом ограждении или находиться рядом с вращающейся заготовкой. Для посещения цеха заранее согласуйте доступ, маршрут и правила площадки.
Стоимость и срок сравнивают по одинаковому объему
На цену влияют материал, габариты заготовки, число операций, сложность крепления, допуски, требования к поверхности, количество и необходимость дополнительной обработки. Единичная деталь может требовать отдельной наладки, а повторяемая партия — подготовки измерительного процесса. Попросите разбить расчет на материал, точение, резьбы, финиш и контроль качества.
Если вы сравниваете несколько предложений, передайте всем одинаковый чертеж и спецификацию. Проверьте, входит ли в цену заготовка, термообработка, покрытие, упаковка, доставка и сертификат материала. Самая низкая цена может относиться только к черновому точению, а не к готовому изделию.
Согласуйте срок от конкретного события: утверждения чертежа, получения материала или приемки пробной детали. Уточните, как учитываются задержки из-за отсутствия заготовки и что меняется при правках чертежа после начала работы. Для партии попросите указать срок изготовления образца и основного количества отдельно.
Как принять готовую деталь
Перед приемкой проверьте маркировку, количество и материал, если его происхождение важно для проекта. Выберите контрольные размеры по чертежу: диаметры, длины, глубину отверстия, резьбу и параметры посадочных поверхностей. Для деталей, работающих в сборе, проверьте совместимость с ответной частью или калибром, если такой контроль согласован.
Отклонения удобно фиксировать по номеру детали, поверхности и измеренному значению, а не общим замечанием «размер неверный». Укажите, какое требование нарушено и где это измерено. Если мастерская исправляет деталь, повторно проверьте измененные и связанные размеры, чтобы коррекция одной поверхности не повлияла на соседнюю.
Токарные работы принимают по размерам, форме, поверхности и документам, указанным в заказе. До запуска монтажа убедитесь, что посадочные участки и резьбы соответствуют сопрягаемым элементам, а контрольный протокол относится к этой партии. Замечания и согласованные отклонения приложите к документам изделия.
