Плазменная резка подходит для раскроя электропроводных листов и профилей, когда важны скорость, повторяемость деталей и обработка сложного контура. Подрядчику передают чертежи, марку и толщину металла, допуски и требования к кромке; резка плазменной струей выполняется по параметрам материала и оборудования.
Проверьте, подходит ли технология для детали
Плазменная резка использует электрическую дугу и поток плазмы, чтобы расплавить и удалить металл вдоль линии раскроя. Метод применяют для электропроводных металлов; итоговый результат зависит от оборудования, материала и заданного режима. Перед заказом уточните у подрядчика, подходит ли процесс для толщины, геометрии и требуемого качества именно вашей детали.

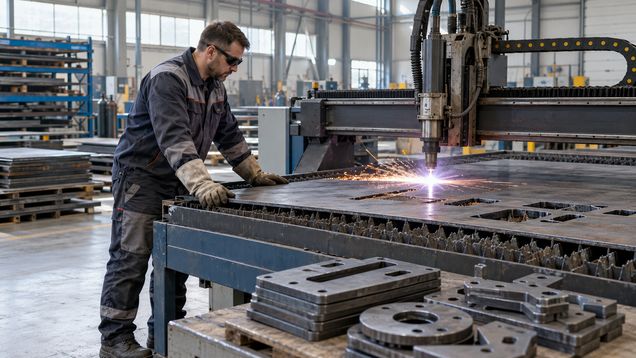

Плазменная дуговая резка может быть ручной или механизированной, в том числе на столе с числовым программным управлением. Для серийных деталей автоматизированный раскрой помогает повторять контуры и размещать заготовки по карте, а для единичной детали важны доступ к участку и опыт оператора. Выбор процесса должен исходить из чертежа и допусков, а не только из привычного названия услуги.
До запроса цены соберите технические данные: марку металла, толщину, формат и размеры листа, количество деталей, требования к точности, кромке и дальнейшей сварке или обработке. Отметьте, какие поверхности должны оставаться без следов маркировки, допустимы ли перемычки и как детали нужно промаркировать. Если чертежа пока нет, приложите эскиз с размерами и отдельно согласуйте, кто подготовит управляющую программу.
Для первичной оценки подрядчику понадобятся:
- файл чертежа или модели с указанными единицами измерения и версиями;
- марка, толщина и состояние материала, если эти сведения известны;
- количество деталей и планируемая повторяемость заказов;
- критичные размеры, допуски, отверстия и контуры с малым радиусом;
- требования к качеству кромки, удалению заусенцев и подготовке под последующую операцию;
- срок поставки, место разгрузки и требования к упаковке.
Согласуйте качество реза и ограничения оборудования
Спросите, на какой установке будут выполнять заказ и как ее параметры соотносятся с толщиной и формой заготовки. Номинальная максимальная толщина не гарантирует одинакового качества на всей высоте диапазона. На результат также влияют источник тока, расходные детали горелки, подача газа, скорость перемещения и стабильность расстояния от горелки до металла.
Попросите подрядчика описать критерии приемки: допустимое отклонение размеров, угловатость среза, состояние кромки, количество и расположение заусенцев. Термин «чистый рез» слишком общий, если стороны по-разному понимают, сколько зачистки допустимо. Укажите, какие поверхности измерять и каким инструментом подтверждать критические размеры.
Наплыв застывшего металла на нижней кромке называют гратом. Он может появляться при разных нарушениях режима: слишком низкая или высокая скорость, неподходящая высота горелки, износ сопла и особенности материала. Не просите мастера просто «сделать без грата»: согласуйте образец, минимизируйте его в пределах технологии и отдельно определите, кто удаляет остатки перед дальнейшей обработкой.
Если для детали важны отверстия, короткие прорези, острые углы или малые радиусы, покажите их исполнителю до подтверждения заказа. Такие элементы могут требовать отдельной проверки траектории и режимов, а размер отверстия на чертеже не всегда означает, что его можно получить без последующей обработки. Для ответственных стыков уточните, нужна ли зачистка кромки или другая подготовка перед сваркой.
Проверьте работу на пробной детали
Для первого заказа подготовьте небольшой образец из того же материала и близкой толщины. Зафиксируйте критические размеры, требуемое направление реза и допустимый объем последующей зачистки. Попросите исполнителя сообщить, чем измерен результат, и сохранить согласованный образец или фото с размерной шкалой для сравнения следующих партий.
Плазменная резка может давать разный результат на разных установках и даже при замене сопла или режима. Сравнивайте образец не только по внешнему виду, но и по геометрии, скосу кромки, состоянию нижней стороны и пригодности детали к следующей операции. Если при приемке найдено отклонение, отделите вопрос программирования от материала, наладки и измерения.
Узнайте, как подрядчик ведет контроль в серии: проверяет ли первую деталь, как отмечает смену материала и расходных элементов, где фиксирует измерения. Для повторных заказов согласуйте версию чертежа и номер партии, чтобы детали, изготовленные по разным файлам, не смешивались. Требуйте повторного подтверждения при изменении толщины, марки или технологии.
Сравните исполнителей по задаче, а не только по цене
Плазменная резка у подрядчиков может различаться по автоматизации, размеру стола, состоянию оборудования и возможностям последующей обработки. Сопоставляйте предложения по одному набору файлов и одинаковым требованиям к кромке, размерам и сроку. Если один поставщик включает зачистку, а другой отдает детали сразу после станка, сравнение только по стоимости реза будет неполным.
Попросите показать, как исполнитель проверяет чертеж до раскроя и сообщает о проблемных элементах. Важно, чтобы он уточнил толщину линий, масштаб, единицы, вложенные контуры и расположение отверстий, а не молча выбирал вариант сам. Раскрой плазменной резкой начинается с проверенного файла; договоритесь, кто утверждает исправленный чертеж и с какой версии запускается заказ.
Уточните, может ли подрядчик обеспечить нужное количество деталей за одну смену, доступен ли у него резервный станок и как он уведомляет о риске задержки. Если на площадке требуется нестандартный формат листа или срочное изготовление, заранее проверьте наличие материала и возможность его безопасно разгрузить. Не основывайте срок поставки только на времени движения горелки по траектории: в заказ входят подготовка файла, установка заготовки, контроль, зачистка и упаковка.
Разберите стоимость заказа
Цена может включать программирование, подготовку металла, настройку, машинное время, расходные материалы, сортировку и упаковку. Попросите разбить коммерческое предложение на эти части или хотя бы перечислить, что входит в итоговую сумму. Уточните минимальную стоимость заказа, расчет отходов и порядок оплаты пробной детали.
Сравните раскладку деталей по листу и уточните, кто распоряжается остатками материала после резки. Если лист поставляет заказчик, согласуйте его приемку, маркировку и фиксацию пригодных остатков. Если материал закупает исполнитель, проверьте марку и толщину по документам до запуска партии.
Отдельно определите, оплачивается ли дополнительная правка файла, изменение количества после запуска, срочное изготовление и повторный рез из-за несоответствия. В смете должна быть понятна граница ответственности: какие дефекты связаны с исходным чертежом, а какие — с ошибкой подготовки или выполнения заказа. Это уменьшает споры, если после раскроя деталь не подходит для следующей операции.
Зафиксируйте передачу чертежей и приемку
В заказе укажите номер и дату утвержденного чертежа, версию файла, материал, толщину, количество, размеры, требования к кромке, упаковке и сроку. Определите, кто вправе подтвердить изменение чертежа и что происходит, если исходные данные противоречат друг другу. Не запускайте партию до письменного согласования цены, версии файла и критериев приемки.
Согласуйте, как будут переданы детали: поштучно, по комплектам, с маркировкой или в общей таре. Для приемки назначьте выборку размеров и перечень контрольных элементов на чертеже. Если исполнитель сообщает об отклонении, договоритесь, кто измеряет спорную деталь и где временно хранится партия до решения.
Резка плазменной дугой требует согласовать не только цену за погонный метр, но и материал, режим обработки, допуски и проверку результата. При получении партии проверьте маркировку, количество, основные размеры и состояние кромки по утвержденной версии чертежа. Если планируется регулярный выпуск, сохраните образец и запись параметров заказа для следующей поставки.
