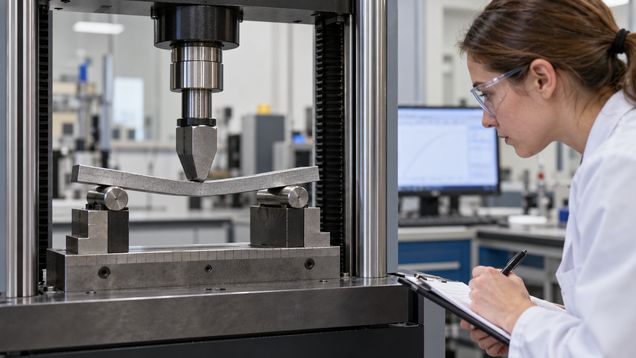

Испытание на изгиб показывает, как образец деформируется при поперечной нагрузке и какие характеристики можно определить выбранным методом. Результаты испытания на изгиб сопоставляют с требованиями проекта только при совпадении материала, геометрии и условий проверки. До заказа согласуйте схему опор, показатели и формат протокола.
Определите цель и нужный показатель
Испытание на изгиб оценивает реакцию образца на нагрузку между опорами или в другой предусмотренной методикой схеме. В зависимости от материала и процедуры результатом могут быть сопротивление изгибу, модуль, деформация, максимальная нагрузка или способность выдержать заданный изгиб без трещин. Сначала выясните, какой вывод требуется для проекта или контроля поставки.
Не считайте все изгибные проверки одним видом испытания. Для металла задача может состоять в оценке пластической деформации образца при установленном режиме, а для жёстких пластмасс метод может определять flexural strength или модуль при заданных условиях. Поэтому формулировка «проверить на изгиб» недостаточна без материала, показателя и стандарта.
Уточните, используют ли трёхточечную схему, четырёхточечное нагружение или специальное приспособление. Число опор и точек приложения усилия влияет на распределение напряжений и на то, какую характеристику можно получить. Не сравнивайте результаты разных схем как эквивалентные без обоснования.
Выберите метод для материала
Испытание на изгиб металлического образца может оценивать способность материала переносить пластическую деформацию, тогда как для жёсткого пластика метод может определять прочность или модуль при заданных условиях. Уточните, какой именно вывод требуется по вашему материалу.
Метод зависит от того, проверяют металлический прокат, арматуру, пластик, композит, древесину, цементный материал или готовый элемент. У каждого материала есть свои требования к форме, размеру и подготовке образца, скорости нагружения и обработке результата. Передавайте лаборатории точное обозначение материала и состояния поставки.
Согласуйте применяемый стандарт или технические условия до отправки образцов. Проверьте, подходит ли документ к конкретному продукту и вопросу: изгибная прочность, модуль, деформация или обнаружение трещин — разные задачи. Если метод указан в проекте или договоре, передайте его редакцию и критерии приёмки.
Для металлического образца могут иметь значение толщина, ширина, направление вырезки, кромки и поверхность. Для полимеров и композитов могут потребоваться выдерживание в заданной атмосфере, определённые размеры и ориентация материала. Не переносите требования одного стандарта на другой материал только потому, что оба испытываются между опорами.
Результаты испытания на изгиб корректно трактуются только в пределах указанного метода. Если лаборатория предлагает отступить от стандартной геометрии или заменить образец готовой деталью, запросите письменное объяснение, какие выводы останутся допустимыми. Согласуйте такие изменения до оформления заказа.
Подготовьте образцы и сведения о партии
Определите, кто отбирает материал и как фиксируется его происхождение. Укажите номер партии, дату и место отбора, состояние поверхности, направление вырезки и число образцов. Если заказчик передаёт готовые пробы, приложите маркировку и сведения о производителе или поставке.
Согласуйте, кто вырезает и обрабатывает образцы, какие размеры измеряют и допустимы ли заусенцы или повреждения кромки. Неправильная подготовка может изменить поведение образца или вызвать разрушение вне предполагаемой рабочей зоны. Если образец уже имеет трещину, расслоение или коррозию, зафиксируйте это до испытания.
Для композитов и слоистых материалов укажите направление волокон и расположение относительно плоскости изделия. Для древесины и других неоднородных материалов отметьте направление и место отбора. Если свойства зависят от влаги или температуры, заранее согласуйте кондиционирование и способ переноса образца.
При проверке партии определите выборку и способ связи каждого результата с конкретным изделием. Отдельный образец не всегда представляет всю партию, поэтому план отбора должен соответствовать задаче и требованиям заказчика. Сохраните журнал маркировки и передайте его вместе с заданием лаборатории.
Проверьте лабораторию и область аккредитации
Запросите область аккредитации для нужного материала и метода. В Украине актуальный реестр испытательных лабораторий публикует Национальное агентство по аккредитации Украины; проверьте статус и область работ выбранного исполнителя. Наличие аккредитации само по себе не подтверждает, что в её область входит требуемая процедура.
Показатели, полученные испытанием на изгиб, зависят от правильного выбора опор, нагружающего элемента и измерительной системы. Спросите, какое оборудование применяют, как задают пролёт и где измеряют прогиб. Для хрупких или тонких образцов уточните, как лаборатория предотвращает соскальзывание и локальное повреждение при установке.
Попросите сведения о проверке и калибровке силового канала и датчика перемещения, если он нужен для требуемого показателя. Диапазон машины должен подходить к ожидаемой нагрузке, а приспособление — к ширине и толщине образца. Для необычной геометрии попросите фотографию оснастки или схему до начала работ.
Зафиксируйте режим и критерии
В задании укажите скорость нагружения, расстояние между опорами, форму нагружающего элемента, температуру и условия подготовки, если они установлены методом. Опишите критерий окончания: заданный угол, прогиб, максимальная нагрузка, разрушение или другой предел. Это позволит получить именно тот результат, который нужен для решения.
Уточните, какие данные лаборатория выдаст по каждому образцу: силу, напряжение, прогиб, модуль, тип повреждения или только итоговую оценку. Попросите приложить график, если он нужен для сравнения изделий или анализа поведения материала. Согласуйте единицы измерения и способ расчёта до начала процедуры.
Если проверяется способность металла переносить изгиб, укажите требуемый угол и правила осмотра после нагружения, когда они предусмотрены соответствующим документом. Для материалов, где определяют flexural strength, заранее согласуйте метод расчёта и размеры сечения. Нельзя подменять один критерий другим после получения данных.
Сравните предложение и условия заказа
Запросите цену по одинаковой задаче и числу образцов. Отдельно выясните стоимость отбора, обработки, кондиционирования, нестандартных опор, срочного выполнения и повторных измерений. Проверьте, включён ли в предложение отчёт с индивидуальными результатами или только краткая справка.
Уточните, когда начинается отсчёт срока: после получения образцов, документов или согласования метода. Спросите, кто сообщит о пробе, не соответствующей требованиям, и согласует дальнейшие действия. Для серийных поставок определите формат маркировки, чтобы данные разных партий не смешались.
В договор внесите материал, метод и его редакцию, геометрию образца, показатели, стоимость, сроки и состав протокола. Укажите ответственность за отбор, подготовку и упаковку, а также порядок приёмки результатов. Если нужен официальный документ, согласуйте требования к оформлению до оплаты.
Проверьте протокол и не расширяйте вывод
Сверьте номера образцов и партии с заданием, а метод и условия — с договором. В документе должны быть понятны размеры образцов, схема опор, режим нагрузки, измеренные показатели и единицы. Проверьте, указаны ли отклонения, повреждения и причины, по которым отдельные данные не выданы.
Протокол описывает исследованные образцы и проведённую процедуру; он не подтверждает автоматически качество всего изделия, строительного узла или партии. Для переноса вывода на поставку нужны подходящий план отбора и критерии, связанные с требованиями проекта. Если цель — оценить готовую конструкцию, может потребоваться отдельное обследование.
При несоответствии результатов спецификации запросите у лаборатории разъяснение метода и условий, а у проектировщика — оценку применимости критерия. Не выбирайте только удобный показатель или отдельную пробу без учёта правил приёмки. Сохраните исходное задание и данные отбора вместе с протоколом.
Что согласовать перед отправкой
Соберите материалы и требования в одном документе, чтобы лаборатория могла подтвердить объём работ до приёма образцов. Если метод выбирает исполнитель, попросите обосновать выбор и подтвердить, что он отвечает задаче. Все особые условия зафиксируйте письменно.
- Материал, партия, место и направление отбора.
- Стандарт или технические условия и их редакция.
- Форма, размеры, количество и подготовка образцов.
- Схема опор, режим нагрузки и измеряемые показатели.
- Область аккредитации, сроки, цена и формат протокола.
Подготовьте образцы к испытанию на изгиб по утверждённой методике и приложите их перечень с маркировкой. До начала работ проверьте, что лаборатория подтвердила параметры процедуры и критерии оценки.
Испытание на изгиб полезно, когда метод соответствует материалу, а результат связан с конкретной партией или образцом. Храните протокол, задание и документы об отборе вместе с проектной документацией.
