Лазерное сканирование фиксирует геометрию объекта в облаке точек, чтобы проверить форму, размеры и положение видимых поверхностей. При выборе лазерного сканирования определите требуемый результат, систему координат, допустимые расхождения, зоны доступа и нужен ли только набор измерений или также трехмерная модель. Для скрытых полостей понадобится другой метод контроля.
Что фиксирует лазерная съемка
Лазерное сканирование собирает большое количество измерений видимых поверхностей. Прибор направляет лазерные импульсы и по возвращенному сигналу определяет положение точек относительно сканера. После объединения данных из нескольких позиций получается облако точек — цифровой набор пространственных координат, который описывает форму объекта.
Такой результат помогает зафиксировать существующее состояние фасада, помещения, оборудования или стройплощадки. Облако можно просматривать в программе, измерять расстояния и строить по нему сечения. Оно показывает поверхности, попавшие в обзор прибора, но не раскрывает внутреннее устройство стены и не подтверждает состояние скрытых конструкций.
Для сложного объекта съемку выполняют с нескольких точек, чтобы захватить фасады, ниши, перекрытия и инженерные системы. Участки, закрытые мебелью, техникой, деревьями или другими конструкциями, могут остаться вне данных. Поэтому до выезда определяют, какие поверхности важны и требуется ли переставлять предметы или получать дополнительный доступ.

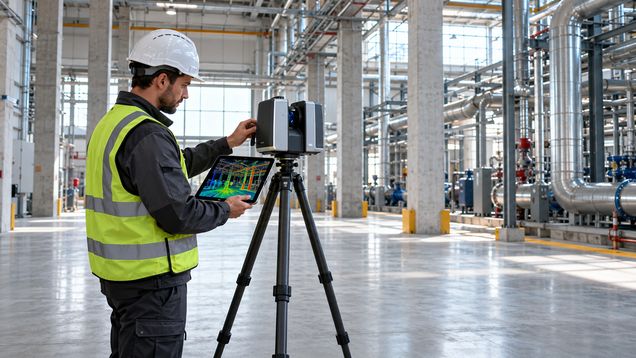

В зависимости от задачи используют наземный стационарный сканер, мобильную систему или воздушную съемку. Стационарная съемка дает данные из отдельных позиций и подходит для подробной фиксации помещений и конструкций; мобильная система собирает данные во время движения по маршруту; воздушное решение охватывает большие территории и верхние поверхности. Возможности, точность и условия применения нужно сверять с конкретным оборудованием и проектом.
Сначала выбирают результат, а затем параметры съемки
Заказчику может быть нужен исходный набор точек, очищенное и объединенное облако, чертежи, сечения или трехмерная модель. Эти продукты требуют разного объема обработки. Облако точек фиксирует поверхность, а BIM-модель или чертеж добавляет структуру, классификацию и проектные сведения; перевод облака в такие материалы обычно согласуют как отдельную работу.
При лазерном сканировании для геодезической или проектной задачи укажите систему координат и формат, в котором получатель сможет открыть результат. Если данные нужно совместить с существующим планом или моделью, заранее передайте контрольную основу и попросите проверить пробный файл. Несовпадение систем координат может сделать точное облако неудобным для дальнейшей работы.
Требуемую точность описывают применительно к задаче: для какого объекта и измерения она нужна, как ее будут оценивать и какие контрольные данные используют. Не смешивайте точность отдельной точки, взаимное положение частей облака и привязку всего набора к геодезической системе. Попросите исполнителя указать метод проверки и показать результат сравнения с независимыми контрольными измерениями, если такая точность важна.
Слово «точность» в рекламе не заменяет техническое задание. Уточните, какое расхождение допускается для размеров, координат и отметок, на какой части объекта оно проверяется и что включено в отчет. Показатель должен соответствовать проектному решению; единая величина без условий измерения может создать ложное ожидание.
Лазерное сканирование особенно полезно, когда нужно получить актуальную геометрию сложного объекта без ручной фиксации каждой детали. При этом облако остается набором измерений, а не готовым выводом о безопасности, состоянии материала или соблюдении проектных требований. Для таких заключений нужны отдельные обследования и специалисты соответствующего профиля.
План съемки определяет полноту облака
До начала работ исполнитель изучает планы, фотографии, размеры участка и доступные точки входа. Вместе с заказчиком отмечают зоны съемки, исключения, требуемые уровни и помещения с ограниченным доступом. На действующей стройплощадке согласуют время работ и контактное лицо, которое поможет пройти по объекту безопасным маршрутом.
При работе с лазерным сканированием важно предусмотреть перекрытие данных между позициями, чтобы отдельные фрагменты можно было надежно объединить. Для регистрации используют геометрию общего участка, специальные цели или контрольные точки — выбор зависит от формы объекта и требуемой привязки. В договоре указывают, как исполнитель обнаруживает несовпадения и какие показатели подтверждают объединение.
Объект съемки следует подготовить: открыть нужные проходы, убрать временные препятствия, предупредить сотрудников и обозначить зоны, которые снимать нельзя. Если поверхность закрыта или доступ к ней небезопасен, это отмечают в плане и отчете. Нельзя считать пропущенный участок обследованным только потому, что он попал на общий план.
Время и условия на площадке могут влиять на полноту и качество данных: перемещение людей и техники создает помехи, а закрытые двери перекрывают обзор. Для фасадов важны доступ к дворовым сторонам и кровле; для инженерных помещений — возможность снять оборудование с нужных ракурсов. Уточните, что делать, если объект временно недоступен в согласованный день.
Как оценить исполнителя
Попросите показать пример облака точек и итоговых материалов по объекту похожего типа. Проверьте, различимы ли нужные элементы, есть ли пробелы, насколько легко найти зону и открыть сечение. Фотография сканера на стройплощадке не подтверждает качество обработки и передачи данных.
Уточните модель оборудования, способ перемещения по объекту и применяемое программное обеспечение. Важно не само название прибора, а его соответствие рабочему диапазону, требуемой детализации и условиям проекта. Попросите описать полевую проверку прибора и контроль качества собранных данных; если исполнитель ссылается на стандарт, уточните его актуальную редакцию и область применения.
Результат лазерного сканирования должен включать набор файлов, который можно открыть и проверить на стороне заказчика. Согласуйте формат облака, единицы, координатную систему, правила именования и наличие отчета о покрытии и контрольных данных. Если результат нужен для конкретной BIM-среды или CAD-программы, заранее проверьте совместимость на небольшом образце.
Для преобразования облака в модель уточните, кто выделяет стены, перекрытия, трубы и оборудование, какие свойства им присваиваются и как отмечаются объекты с неоднозначной формой. Автоматическая обработка может ускорить работу, но не гарантирует правильной классификации всех деталей. Объем ручной проверки и допустимые упрощения фиксируют в техническом задании.
Стоимость, формат передачи и приемка
На цену влияют площадь и сложность объекта, число позиций сканирования, доступ к помещениям, требуемая детализация, геодезическая привязка и набор итоговых файлов. Объединение облака, подготовка сечений и моделирование могут оцениваться отдельно. Сравнивайте предложения по одинаковым зонам, точности, форматам и проверкам, иначе низкая цена может означать меньший объем данных.
В договоре перечислите, что именно передается: исходные сканы, объединенное облако, чертежи, сечения, модель и технический отчет. Укажите систему координат, единицы, требования к точности, порядок исправления замечаний и способ передачи больших файлов. Если объект содержит чувствительные планы или внутреннее устройство, отдельно согласуйте доступ к данным, хранение и круг получателей.
При приемке откройте файлы в согласованной программе, проверьте координаты, покрытие обязательных зон и наличие приложенных отчетов. Выберите несколько контрольных размеров или точек и сравните их с предусмотренными договором данными. Все пропуски, смещения и неверно собранные участки внесите в единый список с указанием этажа, помещения или части объекта.
Лазерное сканирование для подготовки модели принимают только вместе с описанием исходного облака и правил обработки. Проверьте, какие элементы были смоделированы вручную, какие упрощены и что оставлено без классификации. До подписания результата попросите исполнителя устранить согласованные несоответствия или явно перечислить зоны, которые не удалось зафиксировать.
