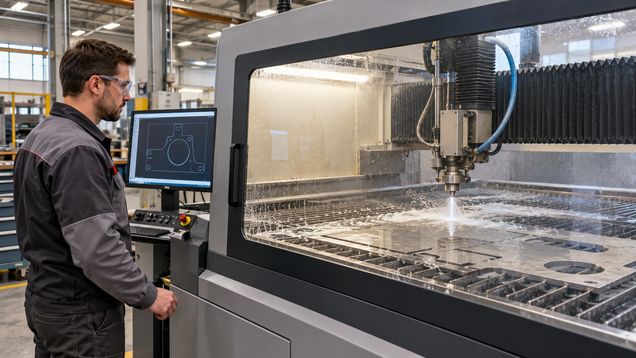

Гидроабразивная резка разделяет лист или заготовку струей воды с абразивом, проходящей по заданному контуру. При заказе гидроабразивной резки сообщите материал, толщину, марку, точность размеров и состояние кромки после обработки. Метод подходит для разных материалов, но возможности и срок изготовления зависят от оборудования и требований к детали.
Как работает водоструйный раскрой
Гидроабразивная резка направляет тонкую струю воды с твердыми частицами по траектории, заданной цифровым чертежом. Вода переносит абразив к поверхности, а смесь постепенно удаляет материал по линии раскроя. Для мягких материалов может применяться чистая вода, а твердые заготовки обычно обрабатывают с абразивом; нужный способ зависит от материала и толщины.
В отличие от термического раскроя, струя не нагревает деталь до плавления по линии реза. Это помогает избегать зоны термического воздействия, которая может менять свойства материала рядом с резом. Но результат все равно зависит от устойчивости листа, режима обработки и качества исходной поверхности, а геометрию готовой детали нужно проверять по заданным допускам.
Технология гидроабразивной резки используется для металлов, камня, стекла, пластика, резины и некоторых композитов, если станок и оснастка подходят для конкретного материала. Слово «режет любые материалы» слишком общее: нужно назвать сплав или состав, толщину, покрытие и форму заготовки. Для многослойного листа, хрупкого материала или детали с внутренними полостями исполнитель должен подтвердить возможность пробной обработки.
Гидроабразивная резка может быть полезна для фигурных контуров и деталей, которым нежелательно тепловое воздействие. Однако она не всегда быстрее или дешевле других способов, особенно при простых деталях, большой партии либо требованиях к высокой скорости. Сравнивайте технологию по готовой детали, а не по рекламному описанию станка.
Материал и чертеж задают условия работы
В техническом задании указывают название и марку материала, толщину, размер исходного листа, количество деталей и требования к поверхности. Если металл имеет защитную пленку или декоративное покрытие, уточните, нужно ли сохранить его на лицевой стороне и допускаются ли следы от укладки. Для камня и стекла отдельно обозначают хрупкие зоны, радиусы углов и участки, где недопустимы сколы.
Для мягких материалов важно знать плотность и упругость, а для слоистых композитов — направление волокон и устройство слоев. Исполнитель может предложить пробный рез, чтобы проверить, не расслаивается ли кромка и сохраняет ли деталь форму. Если материал поставляет заказчик, заранее распределите ответственность за остатки, испорченные пробные фрагменты и маркировку листов.
Передайте чертеж в согласованном формате и укажите единицы измерения, масштаб, допуски и стороны, которые требуют чистой кромки. Контуры должны соответствовать готовой детали: замкнутые петли, дублирующие линии или неясные пересечения могут привести к неправильной траектории. Если файл экспортировали из другой программы, проверьте его на тестовом фрагменте до запуска всей партии.
В чертеже полезно обозначить отверстия, узкие перемычки, внутренние углы, фаски и поверхности, к которым будут крепиться соседние детали. Эти участки могут требовать особого контроля после обработки. Для сборочного изделия приложите схему или маркировку, чтобы исполнитель не перепутал похожие элементы и их ориентацию.
Как выбрать исполнителя и согласовать качество
Попросите примеры деталей из того же материала и близкой толщины, что и ваша заготовка. Изучите кромку, отверстия, малые радиусы и длинные прямые участки. Фотография изделия не покажет точность, поэтому при важных размерах запрашивайте образец или отчет по измерениям.
До заказа гидроабразивную резку следует обсудить с исполнителем по конкретному чертежу, а не только по описанию типа детали. Уточните, какой станок будет использоваться, какую точность он способен обеспечить на заданной толщине и входит ли настройка программы в стоимость. Возможности оборудования различаются, поэтому не переносите рекламные показатели одной модели на все заготовки и материалы.
При оценке детали, изготовленной гидроабразивной резкой, согласуйте допустимые наклон, шероховатость, заусенцы, следы абразива и необходимость дополнительной шлифовки. Для монтажа важны геометрия и отверстия, а для декоративной панели — внешний вид среза. Если требования к кромке жестче обычных для этого способа, обсудите это до запуска партии.
При гидроабразивной резке скорость обработки влияет на время работы и состояние среза, особенно на толстой заготовке. Попросите указать, какие параметры качества будут проверены и на каких участках детали. Для серии изделий согласуйте контроль первой детали; продолжение партии можно привязать к ее приемке.
Уточните, какие операции исполнитель выполняет после раскроя: удаление заусенцев, мойку, сушку, маркировку, фаску, упаковку или доставку. Не включайте их в ожидания, если они не указаны в предложении. Если изделие должно поступить сразу на сварку, окраску или сборку, согласуйте требования к чистоте и состоянию кромки заранее.
Спросите, как предприятие обращается с абразивом, водой, остатками материала и безопасностью рабочей зоны. Оператор должен работать за защитой оборудования и по установленным правилам цеха; заказчику не следует находиться у открытой рабочей зоны во время резки. Для материалов с неизвестным покрытием передайте состав или доступный паспорт до оценки заказа.
Стоимость и срок сравнивают по одинаковому заданию
Цена зависит от материала, толщины, длины реза, сложности контура, числа проколов, качества кромки, количества и дополнительных операций. В расчет могут входить подготовка файла, расход абразива, наладка оборудования, сортировка и упаковка. Попросите разделить основные работы и дополнительные услуги, чтобы сравнить предложения корректно.
Раскрой нескольких деталей на одном листе может уменьшить отходы, но расположение контуров должно учитывать требования к качеству и извлечению изделий. Если исполнители предлагают разную раскладку, запросите схему и количество листов, которые войдут в расчет. Остатки материала и их возврат заказчику также стоит оговорить заранее.
Срок выполнения зависит от загрузки цеха, наличия материала, подготовки файла и требуемой обработки после резки. Уточните, с какого момента считается срок: после передачи чертежа, утверждения образца или поступления материала. При изменении файла после согласования договоритесь, как пересчитывают сроки и стоимость.
Как принять готовую деталь
В договоре зафиксируйте версию чертежа, материал, количество, геометрические допуски, требования к кромке и критерии приемки. Для сложной детали укажите несколько контрольных размеров и поверхности, которые будут проверяться. При необходимости приложите чертеж с выделенными зонами контроля и допустимыми следами обработки.
При приемке осмотрите выбранные детали, проверьте размеры и отверстия по согласованным точкам, затем оцените кромку и плоскостность. Отдельно проверьте маркировку и комплектность партии. Замечания оформляйте по номеру детали и размеру отклонения, чтобы можно было определить, нужна ли доработка, замена или повторная партия.
Гидроабразивная резка принимается по материалу, контуру, точности и качеству кромки, указанным в задании. Если партия предназначена для сборки, проверьте посадочные отверстия и совпадение сопрягаемых деталей до начала дальнейших операций. Результаты контроля внесите в документы заказа вместе с согласованными отклонениями и перечнем доработок.
