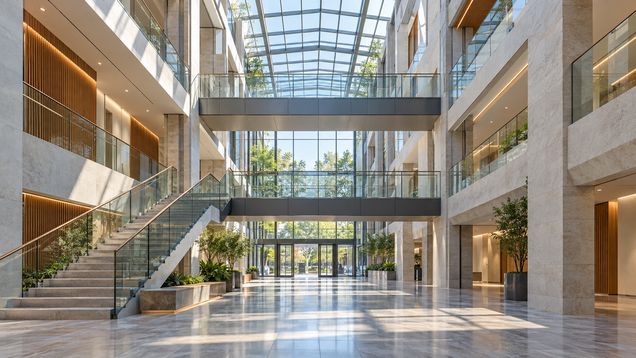

Атриум здания объединяет несколько этажей в общее внутреннее пространство, которое может быть открыто небу или перекрыто светопрозрачной кровлей. Планировка атриума здания влияет на маршруты, освещение и связь между этажами. При проектировании согласуют покрытие, инженерные системы и режим эксплуатации.
Внутреннее пространство в центре здания
Атриум здания — крупное внутреннее пространство, организованное вокруг общего объёма и связанное с соседними помещениями. Оно может занимать несколько этажей, иметь галереи или оставаться открытым сверху. В жилых, общественных и коммерческих проектах такая зона помогает объединить разные функции и сделать внутреннюю планировку более читаемой.
Устройство атриума здания зависит от того, перекрыт ли верх светопрозрачной кровлей или пространство открыто небу. В первом случае оно работает как внутренний зал с верхним освещением, во втором ближе к защищённому от ветра двору внутри корпуса. В планах и разрезах уточняют, где проходят галереи, какие уровни сообщаются и какие помещения выходят к общему объёму.
Атриум отличается от небольшого светового колодца прежде всего масштабом и ролью в организации здания. К атриуму здания могут примыкать холлы, лестницы, мостики и зоны ожидания, однако не всякая высокая пустота между этажами служит общественным пространством. Доступ и функции такого пространства задаются проектом.
Дневной свет и планировка этажей
Верхнее освещение способно доставлять дневной свет в глубину здания, но результат зависит от ширины и высоты объёма, ориентации и характеристик прозрачного покрытия. На нижних уровнях света обычно меньше, чем возле верхнего проёма, поэтому планировку и освещение оценивают по всему вертикальному пространству. Пространственная модель или расчёт помогают проверить сценарии до строительства.
Светопрозрачная кровля пропускает свет, но также может создавать блики и перегревать внутреннюю зону. Для управления солнцем используют подходящие стеклопакеты, затеняющие устройства и искусственное освещение, выбранные для местного климата и ориентации здания. Открываемые элементы, если они предусмотрены, включают в общую схему проветривания и дождезащиты.
Атриум здания может объединять холл, стойку регистрации, места ожидания и основные маршруты к лифтам или лестницам. В таком случае нужно оставить понятный проход и не превращать центральную зону в склад временной мебели. Расположение входов и видимых указателей планируют так, чтобы посетитель мог сориентироваться с первого этажа.
В атриуме здания галереи и мостики соединяют этажи, не закрывая центральный обзор. Их положение влияет на освещённость нижних уровней, видимость соседних помещений и движение людей. На краях открытых проёмов предусматривают подходящие ограждения и согласуют их с лестницами, лифтовыми холлами и доступными маршрутами.
Связь с атриумом может быть визуальной или физической: одни помещения выходят к галерее, другие лишь получают свет через стеклянные перегородки. Прозрачность не всегда означает открытую связь, поскольку важны шумоизоляция, приватность, климатические зоны и доступ. Эти свойства задают при выборе дверей и ограждений вокруг общего объёма.
Покрытие, инженерные системы и безопасность
Покрытие над внутренним пространством опирается на отдельную несущую схему. В проекте проверяют собственную массу, ветровые и снеговые нагрузки, работу соединений и отвод воды. Профили и стекло подбирают как части системы, а монтаж и очистку планируют с безопасным доступом к верхнему уровню.
Стыки светопрозрачной кровли с фасадом должны защищать внутренние помещения от протечек и продувания. Уклоны, водостоки и температурные швы увязывают с несущим каркасом. На стадии проектирования предусматривают, как обнаруживать повреждения и заменять отдельные элементы, не разбирая большую часть покрытия.
Высокий внутренний объём влияет на распределение тепла и воздуха. Тёплый воздух может скапливаться у верхних уровней, а нижняя зона требовать отдельного решения по отоплению и вентиляции. Схему рассчитывают для конкретных помещений и их режима работы, чтобы комфорт сохранялся и на галереях, и на нижнем этаже.
Поскольку пространство соединяет несколько уровней, эвакуационные пути, ограждения и противопожарные решения должны соответствовать назначению здания и местным требованиям. Открытая вертикальная связь может влиять на распространение дыма и работу систем защиты, поэтому эти вопросы решают профильные проектировщики. Конкретные требования нельзя подменять общим описанием планировки.
Акустика, функции и отделка
Звук распространяется между этажами, а большие твёрдые поверхности могут усиливать отражения. Для зон ожидания, встреч и мероприятий рассматривают акустические материалы, потолки и локальные мягкие поверхности. Отделка должна учитывать высоту и способы обслуживания, чтобы акустические элементы оставались доступными для осмотра.
Внутри общего пространства могут размещаться растения, скамьи, инсталляции и временные экспозиции. Их выбирают с учётом маршрутов, естественного света, уборки и видимости указателей. Подвижные предметы не должны сужать пути к выходам, лифтам и лестницам или перекрывать работу инженерного оборудования.
Материалы отделки связывают с характером здания и условиями эксплуатации. Камень, металл, дерево, штукатурка и стекло по-разному отражают свет и звук, требуют разного ухода и по-разному стареют. Контрастные фактуры можно использовать для обозначения входов и уровней, не создавая визуального шума.
Проектирование и ввод в эксплуатацию
Проект начинается с определения функций, размеров общего объёма, этажности и подходов к нему. Архитектор координирует планировку с конструкторами, специалистами по фасаду, вентиляции, освещению и пожарной безопасности. В разрезах показывают галереи, верхнее покрытие, инженерные трассы, ограждения и доступ для обслуживания.
Во время строительства проверяют геометрию несущего каркаса, узлы светопрозрачной кровли и герметичность примыканий. До отделки убеждаются, что предусмотрены водоотвод, вентиляция, освещение и безопасный доступ к оборудованию. После монтажа систем проверяют работу света и воздуха на разных уровнях, а также читаемость маршрутов.
Атриум здания при приёмке проверяют как единое пространство: оценивают состояние покрытия, ограждений, переходов, лестниц и инженерных систем. Отдельно убеждаются, что воду отводит предусмотренная схема, а галереи и проходы остаются доступными. В эксплуатации осматривают кровлю, стеклянные соединения и зоны общественного пользования, своевременно устраняя протечки и повреждения.
