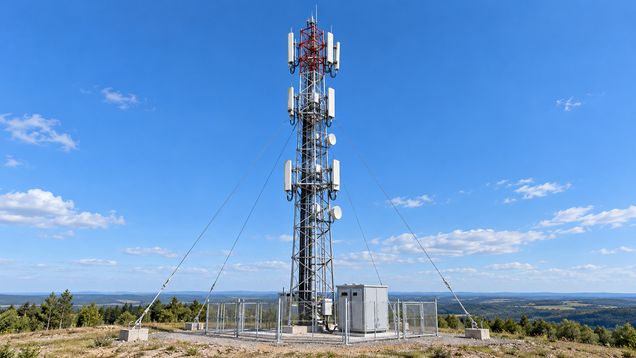

Радиомачта поднимает антенны над окружающими препятствиями и служит опорой для оборудования связи. При проектировании радиомачты учитывают высоту, ветер, основание, крепления и расположение кабельных линий. Конструкция должна соответствовать назначению площадки, требованиям безопасности и правилам размещения высотных сооружений.
Назначение и выбор высоты
Радиомачта может поддерживать антенны мобильной связи, радиорелейные устройства, средства вещания или оборудование частной сети. Состав и расположение приборов зависят от требуемой зоны покрытия, способа передачи сигнала и соседних объектов. Заранее определяют, какие устройства будут установлены сейчас и возможно ли плановое обновление системы.
Высоту выбирают по расчёту радиопокрытия, рельефу, застройке и ограничениям площадки. Более высокая установка не всегда улучшает связь: на результат влияют диаграмма направленности, частота, помехи и взаимное расположение других антенн. Инженерная оценка помогает подобрать размещение, которое отвечает задаче и соответствует разрешительным требованиям.
До выбора участка проверяют доступ к электроснабжению и каналам передачи данных, возможность подъезда техники и наличие свободной земли для конструкции и её обслуживания. Учитывают расстояние до жилых зданий, дорог, линий электропередачи и аэродромов. Перечень согласований и ограничений зависит от страны, назначения сооружения и местоположения.
Варианты опорной конструкции
По общей схеме различают свободностоящие решётчатые башни, трубчатые опоры и мачты с оттяжками. Башни и монопольные конструкции воспринимают нагрузки через собственную опорную систему, а оттяжки стабилизируют мачту и требуют места для анкеровки вокруг неё. Выбор зависит от высоты, участка, оборудования и условий монтажа.
Для радиомачты фундамент подбирают по результатам инженерных изысканий и расчётов. Учитывают свойства грунта, уровень подземных вод, массу опоры, ветровые и другие нагрузки. Тип основания и его размеры определяются проектировщиком; переносить решение с другой площадки без проверки нельзя.
Радиомачта проектируется с учётом совокупной нагрузки от антенн, кабелей, платформ и вспомогательных устройств. Ветровая нагрузка зависит не только от высоты, но и от площади и формы установленного оборудования. После добавления новых антенн или замены приборов специалист должен оценить, допускает ли это существующий проект.
Материал конструкции выбирают по требуемой прочности, климату, сроку службы и возможности обслуживания. Металлические элементы защищают от коррозии предусмотренными проектом покрытиями, а соединения проверяют на совместимость материалов и условия эксплуатации. Для наружных кабелей, крепёжных деталей и корпусов также учитывают воздействие влаги, солнца и температурных перепадов.
Антенны и крепления
Антенны располагают на разных уровнях в соответствии с частотами, направлениями передачи и условиями покрытия. Панельные устройства обычно ориентируют на заданные сектора, а радиорелейные антенны направляют на связанный пункт. План размещения помогает уменьшить взаимные помехи и оставить пространство для последующего доступа к оборудованию.
На радиомачте используют предусмотренные проектом кронштейны, площадки и опорные детали. Они должны удерживать установленное оборудование и передавать нагрузки на несущую конструкцию без неразрешённых изменений её элементов. Подходящую схему крепления задают производитель оборудования и инженерный проект.
При установке учитывают направление антенны, доступ к кабельным разъёмам и защиту соединений от осадков. Коаксиальные и оптоволоконные линии прокладывают по согласованному маршруту, закрепляют предусмотренными элементами и вводят в здание через защищённые проходы. Кабели не должны мешать другим антеннам, движению конструкций или работам по обслуживанию.
Для защиты оборудования от импульсных перенапряжений и последствий грозовых явлений проектируют систему уравнивания потенциалов, заземления и молниезащиты. Её состав зависит от конструкции, электросети и местных требований. Подключение и проверку выполняют специалисты, которым доступны проектная документация и средства контроля.
Площадка и вспомогательное оборудование
Рядом с опорой могут располагаться шкафы связи, источники питания, резервные устройства и распределительные панели. Для них предусматривают защищённое от осадков место, удобный подход и возможность технического обслуживания. Размещение оборудования согласуют с кабельными вводами, заземлением и отводом воды.
В основании конструкции и на прилегающем участке предусматривают доступ для осмотра и ремонта. Ограждение или контроль доступа помогают не допускать посторонних к техническим узлам, однако не должны перекрывать предусмотренный маршрут обслуживающего персонала. При планировании также учитывают водоотвод, освещение территории и безопасность проходящих рядом людей.
Электропитание и связь согласуют с нагрузкой оборудования и требованиями непрерывности работы. Резервирование отдельных узлов и сигнализация о сбоях зависят от роли объекта в сети. Схему кабельных трасс и маркировку фиксируют в документации, чтобы специалисты могли определить назначение линий при ремонте или модернизации.
Разрешения и безопасность
Радиомачта может затрагивать требования авиационной безопасности, градостроительные нормы, правила использования радиочастот и условия землепользования. До начала работ выясняют, нужно ли оценивать влияние сооружения на воздушное движение и применять маркировку или освещение. Конкретный порядок зависит от юрисдикции, высоты и положения объекта.
Проект учитывает защиту людей от доступа к опасным зонам и работу оборудования в штатных и аварийных режимах. Установку и обслуживание выполняют квалифицированные бригады по утверждённым процедурам и требованиям охраны труда. Способы подъёма, страховки и доступа разрабатывают для конкретной конструкции, а не выбирают на месте произвольно.
Изменения на действующей опоре проверяют до монтажа: добавленные устройства, кронштейны или кабели меняют нагрузку и могут повлиять на устойчивость. При изменении высоты или состава оборудования также проверяют необходимые согласования и требования к заметности сооружения для авиации. Все изменения фиксируют в исполнительной и эксплуатационной документации.
Обслуживание конструкции
Работы с радиомачтой планируют по документации изготовителя и программе эксплуатации. Во время осмотра специалисты оценивают состояние несущих элементов, соединений, защитного покрытия, кабельных вводов и установленного оборудования. График зависит от климата, нагрузки, типа конструкции и требований владельца объекта.
Результаты проверок и ремонтов записывают, чтобы отслеживать развитие коррозии, деформаций и других изменений. Если обнаружен дефект, влияющий на прочность или работу антенн, его оценивает профильный инженер и определяет допустимый способ восстановления. Самовольная замена деталей или наращивание высоты может привести к повреждению конструкции.
Оператору нужны актуальные схемы антенн, кабелей, питания и заземления, а также сведения о проведённых изменениях. Такой комплект помогает обслуживать объект, планировать модернизацию и быстро находить причину неисправности. Документы обновляют после монтажа нового оборудования, ремонта или переустройства площадки.
Что уточнить до монтажа
- Какая зона покрытия и какие каналы связи требуются.
- Какие антенны и дополнительные устройства будут размещены на опоре.
- Какие нагрузки и ограничения площадки должны учитывать проектировщики.
- Как устроены фундамент, крепления, кабельные трассы и система защиты.
- Какие согласования и требования по авиационной заметности применяются.
- Как будут организованы доступ, осмотр, ремонт и последующее изменение состава оборудования.
