Газохранилище создаёт запас природного газа, чтобы поддерживать подачу при изменении спроса или работе сети. Для газохранилища выбирают геологический пласт, соляную полость или наземную ёмкость, а оборудование рассчитывают на рабочие режимы и давление. Тип объекта определяет доступный объём, скорость отбора и требования к контролю герметичности.
Назначение и рабочий цикл
Газохранилище помогает согласовать поступление газа с потреблением и поддерживать работу системы при меняющейся нагрузке. Запас может использоваться в периоды повышенного спроса или при необходимости временно компенсировать разницу между подачей и отбором. Конкретная роль объекта зависит от его местоположения, соединения с сетью и характеристик хранения.
В газохранилищах запас создают разными способами: закачивают газ в подземную геологическую структуру либо помещают его в наземные ёмкости. При подземном хранении газ находится в пласте или полости под давлением, а для наземного варианта применяют сосуды с газом или установки для хранения сжиженного газа. Эти решения отличаются устройством, объёмом и режимами работы.
В период пополнения запас перемещают в хранилище через скважины или трубопроводы. При отборе газ возвращают в систему и подготавливают к подаче с учётом требований к его качеству и давлению. Рабочая последовательность зависит от типа объекта и схемы присоединения к магистрали.
Основные виды хранения
Газохранилище может использовать выработанное месторождение нефти или природного газа, водоносный пласт, соляную полость либо наземное оборудование. Геологические варианты опираются на свойства пород, глубину залегания и способность удерживать газ. Их пригодность подтверждают исследованиями и оценкой целостности структуры.
Выработанные пласты могут использовать существующие скважины и часть инфраструктуры, если состояние объекта это позволяет. Водоносный горизонт подходит для хранения только при наличии условий, которые удерживают газ в пределах пласта. Проектирование таких объектов требует оценки геологии, давления, качества скважин и поведения газа в конкретной формации.
Соляные полости создают в массиве соли и используют для хранения под давлением. В сравнении с некоторыми пластовыми объектами они могут обеспечивать более быстрые циклы закачки и отбора, но зависят от геологии и требуют капиталоёмкой подготовки. Характеристики и экономику оценивают для конкретного региона и режима сети.
Наземные установки применяют там, где нужны компактные запасы или специальные условия снабжения. Газ может храниться в сжатом или сжиженном состоянии; во втором случае требуются криогенные резервуары и оборудование для последующего возврата в газовую фазу. Выбор зависит от масштаба, климата, инфраструктуры и требований безопасности.
Оборудование площадки и скважин

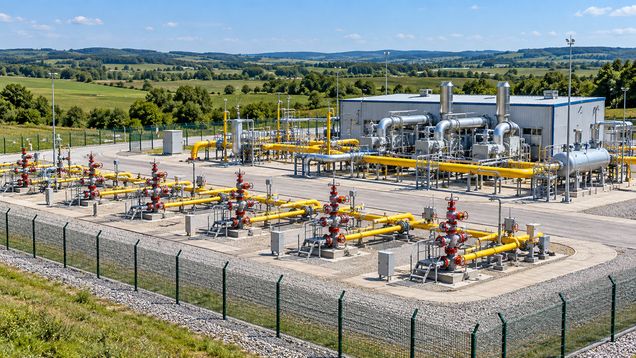

Оборудование газохранилища связывает объект с трубопроводами, компрессорами, скважинами или наземными ёмкостями. В состав площадки могут входить запорная арматура, узлы учёта, фильтры и установки подготовки газа. Набор систем определяют технологической схемой и условиями подключения.
На подземном объекте важны скважина, обсадные колонны, насосно-компрессорные трубы и устьевая арматура. Эти элементы образуют путь для закачки и отбора, поэтому их состояние влияет на герметичность и безопасную работу. Поверхностная инфраструктура должна обеспечивать контролируемое соединение с трубопроводами и оборудованием.
Средства измерения помогают отслеживать давление, расход, температуру и состояние отдельных участков. Датчики, сигнализация и системы управления связывают с операционным регламентом, чтобы персонал мог заметить отклонение и действовать по утверждённому порядку. Показатели и интервалы контроля устанавливают проект и правила, применимые к объекту.
Закачка, отбор и подача в сеть
Для закачки газ перемещают из трубопроводной системы в хранилище; при необходимости используют компрессорное оборудование. При отборе направление потока меняется, а давление и пропускную способность согласуют с возможностями объекта и сети. В одном режиме объект может работать иначе, чем при сезонной или краткосрочной подаче.
Вместимость показывает, какой запас может содержаться в объекте, а производительность отбора характеризует скорость выдачи газа. Эти параметры не равнозначны: большой объём не всегда означает возможность быстро подать весь запас. При проектировании и выборе режима учитывают и то, как характеристики меняются по мере заполнения.
Перед подачей газа оператор проверяет соответствие параметров требованиям трубопровода и оборудования. Для этого используют предусмотренные проектом средства контроля и при необходимости установки подготовки. Условия и точки проверки зависят от правил сети и типа хранимого продукта.
Проектирование и строительство
Для подземного объекта изучают геологическое строение, глубину, проницаемость пород и свойства покрышки над пластом. Также оценивают существующие скважины, близость населённых пунктов, подключение к сети и возможное воздействие на окружающую среду. Результаты изысканий определяют, подходит ли участок для хранения и каких проверок потребует проект.
Наземная часть включает фундаменты под оборудование, трубные эстакады, ограждение и помещения управления. Конструкции рассчитывают на массу установок, рабочие нагрузки, климатические условия и требования к эксплуатации. Расположение оборудования планируют так, чтобы оставался доступ для осмотра и ремонта, а опасные зоны были ограничены.
Строительство и переоборудование выполняют по утверждённому проекту и разрешениям, действующим в конкретной юрисдикции. Перед вводом в работу проверяют готовность трубопроводов, измерительных систем, защитной автоматики и процедур оператора. Для подземного объекта отдельно учитывают состояние скважин и их элементов после периода простоя.
Контроль целостности и безопасность
При хранении газа контролируют возможные утечки, коррозию, механические повреждения и изменение состояния скважин или труб. Для этого операторы устанавливают плановые проверки и оценку целостности ключевых элементов. Объём контроля зависит от технологии, нормативных требований и истории эксплуатации.
Газ под давлением и сжиженный природный газ требуют разных инженерных мер, однако оба вида хранения предполагают ограниченный доступ и подготовленный персонал. На площадке предусматривают обнаружение отклонений, аварийное отключение и порядок оповещения, согласованный с местными службами. Работы в охраняемой зоне выполняют только допущенные специалисты.
При изменении условий эксплуатации обновляют оценку рисков и планы реагирования, включая периоды остановки или технического обслуживания. Состояние труб, клапанов, скважин и систем контроля проверяют по регламенту, а выявленные отклонения передают ответственным инженерам. Самостоятельно вмешиваться в работу газового оборудования опасно.
Как оценить объект и его пригодность
Газохранилище оценивают по геологическим или конструктивным условиям, объёму запаса, производительности отбора и возможности безопасно соединить его с сетью. Для существующего объекта учитывают историю закачки и отбора, состояние скважин и оборудования, результаты обследований и действующие разрешения. Эти сведения помогают определить, подходит ли объект для запланированной нагрузки.
При сравнении вариантов важны не только ёмкость и стоимость строительства, но и скорость подачи, сезонность, доступность инфраструктуры и сложность обслуживания. Разные типы хранения решают разные задачи, поэтому их параметры сопоставляют с режимом сети и потребностями пользователей. Универсального решения для всех площадок нет.
Работа с газохранилищем требует постоянной связи между оператором, диспетчерской и службами технического контроля. Утверждённые процедуры должны охватывать штатные режимы, нештатные сигналы и безопасную остановку оборудования. Изменения в схеме хранения или подключении к сети проводят после инженерной оценки и необходимых согласований.
