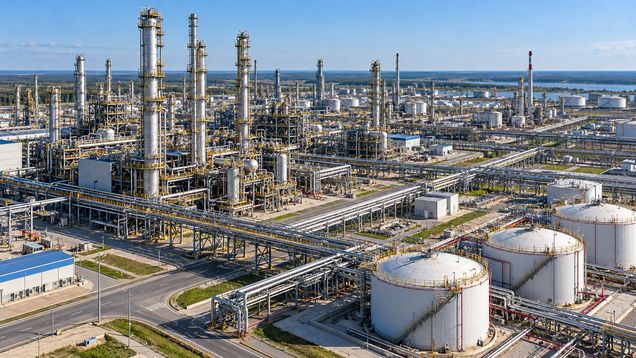

Нефтеперерабатывающий завод объединяет установки подготовки и переработки сырья, резервуарный парк, трубопроводы и объекты обслуживания. В планировке нефтеперерабатывающего завода связывают технологические потоки с транспортом, инженерными системами и защитными зонами. Состав комплекса определяется глубиной переработки, набором процессов и доступной инфраструктурой.
Технологическая схема и состав комплекса
Нефтеперерабатывающий завод проектируют как связанную систему производственных установок, резервуаров, трубопроводных эстакад и вспомогательных объектов. В комплекс могут входить приём сырья, первичная перегонка, процессы дальнейшей переработки и подготовки товарных продуктов. Конкретный набор зависит от сырья, требуемого ассортимента продукции и принятой технологической схемы.
План нефтеперерабатывающего завода формируют от расположения установок и направлений перемещения сырья, промежуточных потоков, топлива и готовой продукции. Для каждого маршрута проверяют точки приёма и передачи, необходимость насосных станций, узлы учёта и доступ к арматуре. Технологическую схему увязывают с генпланом до размещения постоянных зданий и проездов.
На генеральном плане выделяют производственные зоны, резервуарный парк, площадки налива и слива, энергохозяйство, очистные сооружения, лаборатории, мастерские и административные помещения. Не все установки размещают рядом: взаимное расположение определяют процесс, связи трубопроводов, эксплуатация и оценка рисков. Сервисные здания размещают так, чтобы персонал мог работать и выходить на участки без пересечения с опасными маршрутами.
Развитая сеть трубопроводов проходит между установками по эстакадам или подземным трассам в зависимости от условий площадки и требований проекта. На плане оставляют доступ для осмотра, ремонта, изоляции и замены участков, а переходы через дороги выполняют с учётом высотного габарита транспорта. Трассы согласуют с пожарными проездами, водоотводом и будущими строительными работами.
Приём сырья и перемещение продукции
На нефтеперерабатывающем заводе логистику сырья и готовых продуктов организуют через трубопроводные подключения, железнодорожные пути, автомобильные эстакады или водный транспорт. Выбор зависит от расположения предприятия и способов поставки. Узлы приёма и отгрузки рассчитывают по объёму операций и графику, чтобы ожидание транспорта не блокировало производственные проезды.
Площадки для налива и слива оборудуют инженерными подключениями, средствами контроля и удобным доступом для обслуживания. Маршруты автоцистерн и локомотивов отделяют от пешеходных проходов и движения персонала. Для временной остановки, взвешивания или проверки документов предусматривают места, не мешающие основному потоку.
Резервуарный парк размещают и компонуются с учётом характеристик хранимых продуктов, трубопроводных связей, подъезда техники и мер локализации возможных утечек. Под резервуарами и в зонах операций рассматривают вторичное удержание проливов и отвод стоков по проектным решениям. Конкретные требования зависят от продукта, типа резервуара, площадки и действующих норм.
Складские и наливные участки связывают с производством так, чтобы потоки разных продуктов можно было учитывать и при необходимости изолировать. Между группами ёмкостей предусматривают доступ к арматуре, площадкам обслуживания и средствам контроля. Размещение резервов и запасных подключений определяют расчётом, а не только стремлением сократить длину труб.
Производственные установки и здания
Технологические установки размещают с учётом последовательности процесса, обслуживания оборудования и безопасного прохода работников. Колонны, реакторы, теплообменники, насосы и компрессоры требуют разных оснований, площадок и маршрутов демонтажа. При проектировании заранее проверяют возможность подъезда грузоподъёмной техники и вывоза крупных узлов для ремонта.
Компоновка блоков учитывает высоту аппаратов, трубные эстакады, переходы и доступ к запорной арматуре. Лестницы и площадки проектируют так, чтобы рабочие могли осматривать оборудование и безопасно добираться до точек обслуживания. Места размещения приборов контроля и шкафов автоматики защищают от случайного удара транспортом и сохраняют доступными для персонала.
Здания лабораторий, операторных, ремонтных мастерских и бытового обслуживания распределяют по территории с учётом их функций. Операторные и диспетчерские помещения требуют надёжных инженерных связей, обзора ключевых участков и защиты, определённой проектной оценкой рисков. Шумные мастерские, склады и зоны разгрузки отделяют от помещений длительного пребывания людей.
Фундаменты и конструкции выбирают по нагрузкам оборудования, динамическим воздействиям, грунтам и климатическим условиям. В зданиях учитывают требования к вентиляции, защите от коррозионной среды, пожарным решениям и ремонту коммуникаций. Проходы через стены и перекрытия выполняют с учётом назначения трасс и необходимости сохранять предусмотренные характеристики ограждений.
Инженерные сети и экологическая инфраструктура
Энергохозяйство может включать электроснабжение, пар, топливный газ, охлаждение, воздух, воду и вспомогательные котельные установки. Потребление рассчитывают по режимам производства и возможным пиковым нагрузкам, а точки отключения размещают с доступом для эксплуатации. Для отдельных систем резервирование предусматривают там, где оно обосновано технологией и требованиями безопасности.
Нефтеперерабатывающий завод связан с системами сбора и обработки стоков, которые разделяют по происхождению и составу потоков в соответствии с технологической схемой. Чистые дождевые воды, потенциально загрязнённый поверхностный сток и технологические воды требуют раздельного рассмотрения. Канализационные сети, насосные и локальные установки размещают так, чтобы их можно было контролировать, очищать и ремонтировать.
Газоочистка, улавливание паров, факельное хозяйство и контроль выбросов проектируются в увязке с отдельными процессами. Продувки и нештатные потоки направляют по предусмотренным системам, а оборудование для очистки и контроля размещают с доступом к ремонту. Решения по воздуху, воде, шуму и отходам проверяют для всей площадки, а не только для одного производственного блока.
Пожарные водопроводы, точки подключения техники, подъездные пути и площадки для работы служб планируют с учётом объектов разного назначения. Сети пожаротушения, сигнализацию, обнаружение утечек и дистанционное управление определяют по технологическому проекту и местным правилам. Подземные коммуникации обозначают на актуальных планах, чтобы ремонт не повреждал соседние системы.
Безопасность и эксплуатация
Размещение установок, резервуаров, зданий с персоналом и транспортных маршрутов проверяют по анализу опасностей и применимым нормативам. Нужные расстояния, противопожарные разрывы и категории участков зависят от состава веществ, технологии и условий площадки. Их нельзя заменять универсальной схемой или определять только по визуальному удобству генплана.
Пешеходные маршруты работников отделяют от железнодорожного и автомобильного движения, пересечения обозначают и оборудуют с учётом видимости. На площадках оставляют свободный доступ к эвакуационным выходам, щитам управления, аварийным устройствам и средствам пожаротушения. Персоналу нужны понятные схемы отключения коммуникаций и маршруты выхода из опасных зон.
Нефтеперерабатывающий завод требует документации, связывающей расположение оборудования с его номерами, трубопроводами, системами контроля и точками изоляции. Удобная адресация установок и зданий помогает быстро передавать информацию ремонтным бригадам и аварийным службам. Изменения после модернизации фиксируют в схемах, чтобы фактическое устройство не расходилось с проектными планами.
Управление нефтеперерабатывающим заводом включает осмотр установок, обслуживание сетей, контроль состояния резервуаров и готовность инженерных систем. Перед реконструкцией оценивают влияние новых процессов на пропускную способность трубопроводов, водоотведение, энергоснабжение и площадки для транспорта. Поэтапное развитие планируют так, чтобы строительные работы не перекрывали действующие проезды и критичные подключения.
Что учесть в проекте
- Сырьё, технологические процессы, виды продукции и требуемую производительность.
- Связи установок, резервуаров, трубопроводов, энергохозяйства и очистных сооружений.
- Приём и отгрузку сырья и продукции разными видами транспорта.
- Доступ для осмотра и ремонта, демонтажа оборудования и работы аварийных служб.
- Сбор и обработку стоков, выбросы, отходы и шум по всей территории.
- Оценку рисков, противопожарные решения, актуальные схемы и очередность расширения.
