Пивоваренный завод включает подготовку солода, варочный цех, ферментацию и упаковку напитков. При проектировании пивоваренного завода связывают технологические операции, санитарную обработку оборудования, инженерные сети и хранение продукции. Компоновка зависит от объёма выпуска и выбранного способа брожения.
Состав комплекса и последовательность операций
Пивоваренный завод объединяет приём и хранение сырья, подготовку затора, варку сусла, брожение, созревание и розлив. В зависимости от рецептуры и ассортимента в линию могут входить фильтрация, пастеризация, смешивание и другие этапы. Состав помещений и оборудования задают по проектной производительности и графику выпуска.
Планировка пивоваренного завода следует порядку обработки продукта: от сырьевого склада к варочному цеху, далее — к ферментационным ёмкостям и фасовке. Между блоками размещают трубопроводные связи, насосные, системы охлаждения и оборудование для мойки. Движение сырья, готового напитка, упаковки и отходов увязывают до размещения постоянных перегородок.
Варочный блок может включать дробление солода, заторные и фильтрационные аппараты, сусловарочный котёл, хмелевой участок и вихревую ёмкость. Рядом предусматривают места для дозирования ингредиентов, контрольных приборов и отбора проб. Подмости, лестницы и технологические площадки проектируют с безопасным доступом к люкам, клапанам и трубопроводам.
Склад солода и других сухих компонентов размещают с учётом разгрузки, защиты от влаги, перемещения сырья и аспирации при работе с пылью. Силосы и бункеры связывают с дробильным участком транспортёрами или пневматической подачей по выбранной схеме. Для мешков, вспомогательных материалов и тары предусматривают отдельные места хранения.
Пивоваренный завод может объединять производственные блоки в одном корпусе или размещать их в нескольких зданиях. На выбор влияют санитарная организация процесса, высота ёмкостей, возможность ремонта и планируемое расширение. Лабораторию, помещения персонала, мастерскую и склад готовой продукции размещают так, чтобы они обслуживали производство, не пересекая потоки.

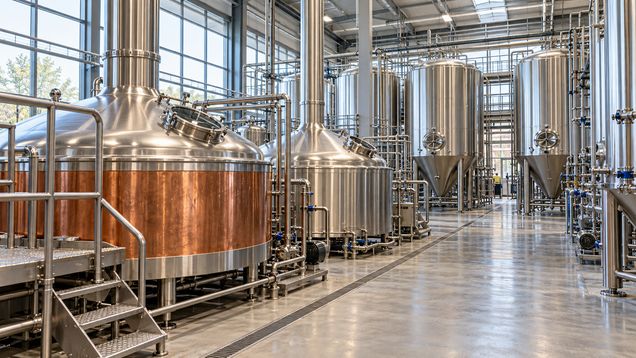

Варочный цех и ферментационные ёмкости
Варочный цех требует высоты для аппаратов, трубных связей, площадок обслуживания и монтажа оборудования. Несущие конструкции рассчитывают по массе заполненных ёмкостей, нагрузке от платформ и работе подъёмных механизмов. Маршрут доставки котлов и их крупных деталей проверяют ещё до утверждения колонн, дверей и проёмов.
Брожение и созревание проходят в вертикальных резервуарах, число и объём которых определяют графиком варок и длительностью цикла. В цехе оставляют место для арматуры, датчиков, трубопроводов, осмотра и санитарной обработки ёмкостей. Высоту корпуса, несущие конструкции и доступ к верхним люкам проверяют по реальным габаритам оборудования.
На пивоваренном заводе системы мойки на месте связывают ёмкости, трубопроводы и оборудование в обслуживаемые контуры. Для моющих растворов, насосов, обратных линий и подключения гибких рукавов предусматривают технические зоны с подходящим водоотводом. Устройство контуров выбирают по технологической схеме и требованиям к санитарной обработке.
Температурный режим варочного цеха, брожения, созревания и складов различается, поэтому теплоизоляцию и вентиляцию рассчитывают для отдельных помещений. Тепло от котлов и другого оборудования отводят так, чтобы оно не ухудшало условия работы персонала и соседних линий. Холодильные машины, насосы и компрессоры размещают с доступом для ремонта и контроля шума.
Участки с высоким уровнем влажности требуют материалов и узлов, рассчитанных на регулярную мойку. Полы, трапы, примыкания к стенам и проходы труб проектируют так, чтобы вода уходила в предусмотренную систему и не попадала в сухие зоны. Дренажи и очистные точки оставляют доступными для прочистки и осмотра.
Розлив, упаковка и логистика
Пивоваренный завод может включать участок фасовки с подготовкой бутылок, банок или кег, розливом, укупоркой, маркировкой и упаковкой в транспортные единицы. Состав линии зависит от формата продукции и скорости выпуска. Между ёмкостями готового напитка и фасовочными машинами предусматривают соединения, позволяющие обслуживать оба участка без перекрытия проходов.
Входящую упаковку и готовую продукцию перемещают по разным направлениям, чтобы не создавать встречный поток на узких участках. Для паллет, пустой тары, возвратной упаковки и готовых партий задают отдельные места накопления. Проходы погрузчиков и тележек отмечают на плане и отделяют от пешеходных маршрутов.
Склад готовой продукции связывают с экспедиционной зоной и автомобильными воротами. Площадки ожидания транспорта, доки и места погрузки рассчитывают по графику отгрузки и используемым типам машин. Если выпускаются напитки с разными температурными условиями хранения, для них предусматривают соответствующие зоны.
Солодовая пыль, использованные фильтровальные материалы, дрожжевой осадок, брак упаковки и стекло требуют подходящих способов временного хранения и вывоза. Их маршруты не должны пересекаться с чистым сырьём и упакованной продукцией. Точки сбора размещают у мест образования отходов, оставляя доступ для уборки и обслуживания.
Инженерные сети и санитарная обработка
Водоснабжение, тепло, холод, пар, электроснабжение, сжатый воздух и канализацию рассчитывают по технологической схеме. Потребление воды меняется во время варки, мойки и розлива, поэтому инженерные системы проверяют для пиковых режимов. Запорную арматуру, счётчики, фильтры и теплообменники размещают с доступом для осмотра и замены.
Вентиляцию варочного, упаковочного, складского и технического участков проектируют по их тепловыделениям, влажности и режиму работы. В помещениях брожения оценивают отвод углекислого газа и работу датчиков, если это требуется по характеристикам процесса и оценке рисков. Воздуховоды, вентиляторы и фильтры должны оставаться доступными для очистки и ремонта.
Канализационные сети и локальную очистку выбирают по составу и объёму производственных стоков. Стоки от мойки, оборудования и бытовых помещений учитывают в проекте отдельно, когда этого требуют свойства потоков и местные условия. Сбор, предварительная обработка и отведение согласуются с системой водоотведения площадки.
Чистые и хозяйственные процессы планируют с учётом перемещения персонала, инвентаря и упаковки. Моющие средства хранят отдельно от сырья и материалов, а точки подключения воды, пара и электропитания размещают там, где они нужны для обслуживания оборудования. Отделку выбирают по возможности очищать и поддерживать в исправном состоянии при регулярной мойке.
Безопасность и эксплуатация
План производства проверяют на пересечения работников с погрузчиками, паллетными тележками и транспортом поставщиков. Пешеходные пути, места ожидания и выходы должны оставаться свободными при накоплении продукции и временном хранении упаковки. Ограждения и блокировки оборудования подбирают по типу линии и оценке риска.
Пар, горячая вода, подвижные механизмы, давление в ёмкостях и работа холодильного оборудования требуют согласованных проектных решений и процедур обслуживания. Для ремонта оставляют доступ к насосам, приводам, арматуре и средствам отключения. Служебные помещения и пути эвакуации размещают так, чтобы обслуживание не требовало прохода через участки розлива или хранения готовой продукции.
До ввода цеха проверяют работу вентиляции, водоотвода, насосов, систем охлаждения, сигнализации и контуров мойки. Условия для безопасной уборки, обслуживания и отбора проб подтверждают на выбранной компоновке. При изменении ассортимента или скорости линии заново оценивают нагрузки на сети, складские зоны и упаковочный участок.
Управление пивоваренным заводом включает обслуживание варочных аппаратов, резервуаров, трубопроводов, холодильных систем и линии розлива. На плане маркируют оборудование, узлы отключения, маршруты перемещения и места санитарной обработки. После модернизации актуализируют схемы коммуникаций и инструкции для производственного персонала.
Что учесть в проекте
- Ассортимент напитков, объём выпуска и длительность производственных циклов.
- Последовательность подготовки сырья, варки, брожения, созревания и фасовки.
- Габариты, опоры и доступ для обслуживания ёмкостей и производственных линий.
- Разделение потоков сырья, упаковки, готовой продукции и отходов.
- Водоснабжение, охлаждение, пар, вентиляцию, канализацию и санитарную мойку.
- Рабочие маршруты, уборку, ремонт, экспедицию и возможность расширения.
