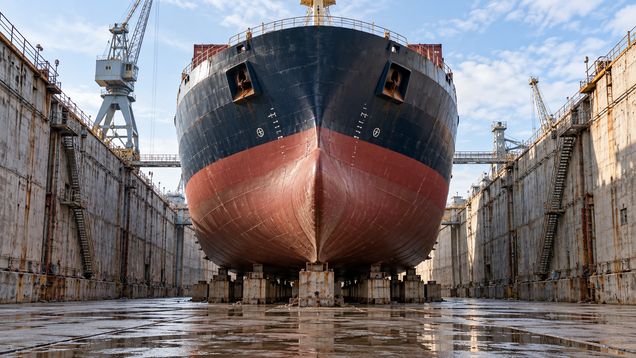

Сухой док — закрываемый бассейн у берега, который осушают, чтобы осмотреть и ремонтировать корпус судна ниже ватерлинии. Для сухого дока проектируют камеру, водонепроницаемые ворота, систему наполнения и откачки, а также опоры, на которых судно стоит во время работ. Конструкция зависит от размеров судов, участка и условий порта.
Назначение и виды доков
Сухой док позволяет выполнять работы на подводной части судна, пока оно стоит вне воды. Обычно камеру наполняют, заводят в неё судно, закрывают вход и удаляют воду предусмотренным способом. После ремонта камеру снова заполняют и выпускают судно; последовательность и контроль выполняет специализированная команда.
Геометрия сухого дока связана с габаритами судов, которые должны в него заходить. При проектировании учитывают вход, глубину у порога, положение ворот и место для оборудования. Эти параметры определяют расчётами и условиями судоходства, а не универсальной типовой схемой.
Стационарную доковую камеру, устроенную в берегу, отличают от плавучего дока, который поднимает судно на платформе. У них различаются конструкция, принципы эксплуатации и требования к месту размещения. В этой статье речь идёт прежде всего о стационарной камере в портовой инфраструктуре.
Камера, порог и ворота
Сухой док состоит из камеры с полом и стенами, входного порога и закрывающих ворота или плавучего кессона. Конструкция удерживает воду снаружи, когда камера осушена, и должна сохранять устойчивость при изменении уровня воды. Порог — нижняя часть входа, через которую судно проходит при достаточной глубине.
В сухом доке ворота отделяют камеру от акватории. Их состояние, уплотнения и механизмы проверяют в рамках обслуживания сооружения, поскольку от них зависит возможность удерживать воду. Способ закрытия и управления зависит от типа ворот и проекта.
Материалы и схема камеры зависят от грунтов, уровня грунтовых вод, глубины и расчётных нагрузок. В проекте рассматривают основание, примыкания, дренаж, швы и защиту поверхностей. Реконструкции предшествует обследование, которое показывает состояние конструкций и инженерных систем.
Наполнение и осушение камеры
Система наполнения соединяет док с акваторией, а водоотлив удаляет воду из камеры после закрытия входа. Насосное и водопроводное оборудование подбирают по характеристикам сооружения, судна и доступным инженерным сетям. Эти системы проектируют и проверяют специалисты по гидротехнике и механике.
Отводимая вода проходит через предусмотренную проектом систему сбора и выпуска. При организации работ учитывают местные требования к водоотведению, загрязнениям и обращению с остатками ремонтных материалов. Состав и порядок мероприятий определяют по экологическим правилам порта.
Осушение и обратное заполнение меняют нагрузку на стены, пол и основание камеры. Проект и регламент предусматривают контроль состояния конструкции и оборудования в этих режимах. Управление выполняют обученные сотрудники с соблюдением утверждённых процедур.
Опоры для корпуса и доступ к ремонту
Корпус судна устанавливают на специально рассчитанную систему опор. Килевые блоки поддерживают днище, а боковые упоры удерживают судно от смещения. Их количество и расположение определяют по документации судна и плану докования, чтобы нагрузка передавалась на конструкцию безопасно.
Положение судна должно позволять осматривать корпус, винты, рули и другие подводные элементы. Для ремонта применяют рабочие площадки, лестницы и оборудование, предусмотренные правилами верфи. Погрузка, установка опор и доступ под корпус требуют квалифицированной команды и не выполняются по приблизительной схеме.
Вдоль стен могут располагаться галереи, проходы и места для подключения инженерных систем. Они нужны для работы ремонтных бригад и обслуживания оборудования, но должны оставаться доступными и безопасными. Схему освещения и питания согласуют с планом работ и требованиями верфи.
Инженерное оборудование и эксплуатация
Помимо ворот и насосов, доку нужны системы отвода воды, электроснабжение, освещение, пожарная защита и связь. Некоторые мощности подводят к судну с берега, чтобы специалисты могли выполнять разрешённые виды ремонта. Набор оборудования зависит от профиля верфи и типа обслуживаемых судов.
Технические помещения и трассы коммуникаций размещают так, чтобы их можно было обслуживать без демонтажа основных конструкций. Насосные, кабельные линии и водоотвод связывают с рабочей зоной, оставляя доступ для осмотра. При реконструкции проверяют не только стены камеры, но и состояние всего оборудования, влияющего на её работу.
Работа с доком сопряжена с рисками у воды, на высоте и рядом с тяжёлым оборудованием. Допуск на площадку и порядок работ устанавливают правила порта и верфи. Посетителям и посторонним нельзя находиться в рабочей зоне без разрешения ответственных лиц.
Проверка состояния сооружения
При обследовании оценивают состояние стен, пола, основания, ворот, уплотнений, насосов и систем водоотведения. Осматривают бетон или кладку на предмет трещин, повреждений и следов протечек, а также проверяют документацию на ремонт. Итоговую оценку дают специалисты с учётом возраста, конструкции и истории эксплуатации объекта.
Если сухой док продолжает работать, регулярное техническое обслуживание помогает поддерживать его готовность к приёму судов. Объём проверок определяют требования владельца, надзорных органов и проектная документация. При обнаружении отклонений от нормальной работы решение о ремонте принимает ответственная инженерная служба.
Для старых сооружений дополнительно рассматривают изменение характеристик судов и доступность нужных запчастей. Ворота, насосы и опорные системы могут потребовать замены или модернизации. Работы планируют после обследования, расчётов и согласования с владельцем инфраструктуры и операторами порта.
Как оценить проект дока
При оценке судоремонтного комплекса проверяют не только чашу камеры. Проверь связь с акваторией, входной порог, состояние ворот, систему водоотвода и возможность безопасно разместить судно на опорах. Отдельно учитывают площадки ремонта и доступ к инженерному оборудованию.
Работая с сухим доком как с проектом или существующим объектом, сверяй состояние конструкций с обследованиями, планом докования и документацией на механизмы. Ключевые решения по нагрузкам, воротам и насосам требуют расчётов профильных инженеров и разрешений, действующих в конкретном порту.
