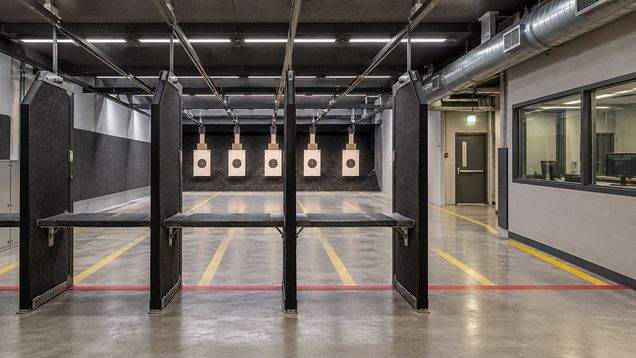

Стрелковый тир — специализированное помещение для безопасных занятий, где огневые рубежи отделены от общей зоны и контролируются сотрудниками. При проектировании стрелкового тира заранее определяют назначение, тип объекта и маршруты посетителей, затем согласуют конструкции, защитные системы и вентиляцию с профильными специалистами.
Назначение и исходные данные
Стрелковый тир проектируют по техническому заданию, где фиксируют формат занятий, состав пользователей, график работы и требования к контролю доступа. От этих условий зависят число рубежей, помещения для инструктажа и хранения защитного снаряжения, посты наблюдения и состав инженерных систем. Проектную программу согласуют с будущим оператором до разработки планировки.
До выбора места обследуют участок или здание, изучают несущие конструкции, соседние помещения, пути эвакуации и возможности подключения сетей. Для отдельно стоящего объекта оценивают подъезд экстренных служб, инженерные ограничения и влияние шума на соседнюю территорию. В существующем здании дополнительно проверяют, можно ли обособить помещение от общих зон и вентиляции других помещений.
Работы со стрелковым тиром требуют координации архитекторов, конструкторов, специалистов по вентиляции, акустике и системам безопасности. В проекте фиксируют исходные данные, границы ответственности и порядок проверки решений. Неопределенность по типу использования или составу оборудования устраняют до начала строительства, а не после монтажа защитных элементов.
Планировка огневых рубежей
Стрелковый тир размещают так, чтобы направление стрельбы, позиции участников, зона наблюдения и путь к выходу были заданы проектом и не пересекались с общими маршрутами. Количество рубежей и их взаимное положение определяют по программе объекта, доступной площади и требованиям применимых правил. Планировку проверяют вместе с конструктивной схемой здания.
Для каждого рубежа предусматривают контролируемый доступ и отдельную зону ожидания. Входы, проходы персонала и места инструктажа располагают так, чтобы посетителю не нужно было пересекать рабочую зону для выхода или перехода в другое помещение. Пост сотрудника должен обеспечивать обзор предусмотренных зон и связь с системами управления доступом.
Перед защитной стеной и пулеулавливающей системой предусматривают место для осмотра и безопасного обслуживания, определенное изготовителем оборудования. Их конструкцию и крепления выбирают как единую проектную систему, с учетом основания и нагрузок. Самодельные решения или материалы без подтвержденных характеристик не используют вместо проектных средств защиты.
Защитные конструкции и отделка
Пулеулавливающие устройства, защитные экраны и элементы стен подбирают по назначению объекта и технической документации поставщика. Проектировщик согласует их с конструкциями помещения, возможностью осмотра и предусмотренным способом обслуживания. Важно проверить, что посетители и сотрудники не имеют свободного доступа к технической стороне системы.
Внутренняя отделка должна сохранять защитные свойства и не образовывать легко осыпающихся или опасных при повреждении участков. Материалы пола, стен и потолка выбирают с учетом уборки, износостойкости, акустики и требований безопасности. В местах стыков и прохода инженерных коммуникаций проектируют решения, которые сохраняют целостность защитных конструкций.
Двери и окна размещают по утвержденной схеме, исключая неконтролируемые проходы и прямое сообщение с общественными зонами. Замки, считыватели и средства оповещения связывают с режимом работы объекта. Любое изменение проема или оборудования согласуют с проектировщиком, поскольку оно может повлиять на защитные свойства помещения.
Вентиляция, загрязнения и шум
В закрытом помещении вентиляцию проектируют с учетом возможных загрязнителей, числа пользователей и режима занятий. NIOSH указывает на значимость проектирования воздушных потоков, обслуживания и контроля воздействия свинца и шума на закрытых стрельбищах. Конкретные параметры определяют специалисты по инженерным системам и охране труда на основе назначения объекта и действующих требований.
Воздухообмен в рабочей зоне рассматривают отдельно от вентиляции соседних общественных помещений. Проект должен предусматривать доступ для очистки и проверки оборудования, замену фильтров и безопасный порядок обслуживания. Решение по вытяжным каналам и размещению оборудования подтверждают расчетом; бытовую вентиляцию нельзя считать автоматически достаточной для такого объекта.
Импульсный шум учитывают при выборе конструкций, дверей и акустической отделки. Проектировщик оценивает пути передачи звука в коридоры и соседние помещения, а оператор устанавливает правила использования средств защиты слуха и график контроля состояния оборудования. Акустические панели не должны препятствовать работе вентиляции, осмотру защитных систем или доступу к противопожарным устройствам.
Доступ, инструктаж и управление
До входа в рабочую часть предусматривают регистрацию, проверку допуска и место для инструктажа. Посетители должны получать правила до начала занятий и перемещаться только по обозначенным маршрутам. Сотрудники распределяют обязанности по сопровождению, контролю очередности и прекращению доступа при неисправности инженерных или защитных систем.
Общественные помещения, санитарные узлы, комнаты персонала и места ожидания отделяют от рубежей и технических проходов. Окна наблюдения или электронные системы контроля размещают так, чтобы оператор мог следить за порядком, не входя без необходимости в рабочую зону. Вход в помещения обслуживания ограничивают сотрудниками, которые прошли установленный инструктаж.
В стрелковом тире отдельно проектируют маршруты эвакуации и доступ аварийных служб. Выходы и пути к ним не используют для хранения инвентаря; указатели остаются видимыми при штатном и аварийном освещении. План оповещения, порядок остановки занятий и контакты ответственных фиксируют в документах оператора и отрабатывают до открытия.
Доступность и безопасность посетителей
Маршрут от входа к регистрации, ожиданию и доступным общественным зонам проверяют на непрерывность и удобство для людей с разной мобильностью. Учитывают ширину проходов, пороги, поверхность пола, доступ к санитарным помещениям и возможность получить информацию о правилах. Участие в занятиях при особых потребностях обсуждают с оператором и профильными специалистами до согласования планировки.
Детские группы, сопровождающих и зрителей размещают в отдельных контролируемых зонах, не связанных напрямую с рубежами. Сотрудникам нужен обзор точек входа и возможность ограничить доступ при нарушении порядка. Размещение мебели, шкафов и оборудования не должно сужать проходы или скрывать указатели.
В проекте предусматривают связь между постом наблюдения и администрацией, а также доступ к средствам первой помощи и пожарной безопасности в соответствии с применимыми нормами. Перечень оборудования, его расположение и порядок осмотра устанавливают проектировщик и оператор. Нельзя подменять инструктаж одной лишь табличкой у входа: правила доводят до посетителей до начала занятий.
Нормы и проектная документация
В Украине применимые строительные нормы проверяют по назначению и составу объекта. ДБН В.2.2-13:2003 указан в государственном реестре как действующий и охватывает проектирование новых и реконструируемых крытых и открытых спортивных сооружений. Проектировщик определяет, какие положения относятся к конкретному объекту, и проверяет актуальную редакцию вместе с требованиями пожарной безопасности, доступности и охраны труда.
Комплект проекта связывает архитектурную планировку, конструктивные решения, вентиляцию, электроснабжение, акустику, системы доступа и защитное оборудование. В чертежах отмечают места обслуживания, проходы сетей, доступ к техническим узлам и порядок монтажа. Изменения в одном разделе согласуют со специалистами смежных частей проекта до выпуска рабочих документов.
Если для стрелкового тира планируют официальные соревнования или подтверждение соответствия правилам федерации, требования организатора учитывают в задании заранее. Это может повлиять на оборудование, контроль доступа, состав помещений и процедуру инспекции. Ответственный за проект документирует, какие стандарты применены и какие проверки обязательны перед открытием.
Приемка и дальнейшее обслуживание
До ввода в эксплуатацию проверяют защитные конструкции, двери, системы контроля доступа, вентиляцию, освещение, связь, эвакуационные пути и оборудование постов наблюдения. Приемку проводят специалисты, указанные в проекте и документах изготовителей. Выявленные несоответствия устраняют до допуска пользователей.
Эксплуатационная документация содержит графики осмотра, порядок уборки, обслуживания фильтров и защитного оборудования, а также действия при неисправности. Персонал фиксирует ремонты и ограничения доступа, чтобы оператор видел повторяющиеся проблемы и мог планировать обслуживание. Работы выполняют только уполномоченные специалисты по инструкции изготовителя и проектным решениям.
Перед реконструкцией стрелковый тир обследуют защитные конструкции, основание, инженерные системы и пути эвакуации. Новые проемы, оборудование или изменение режима занятий согласуют с профильными проектировщиками до выполнения работ. После завершения обновления проверяют измененные системы и вносят актуальные схемы в эксплуатационные документы.
