Стекольный завод объединяет подготовку шихты, плавление, формование и обработку изделий. В проекте стекольного завода связывают горячие и холодные участки, сырьевые склады, инженерные системы и отгрузку продукции. Планировка зависит от вида стекла, выбранной технологии и производительности линии.
Технологическая схема и состав производства
Стекольный завод может выпускать листовое, тарное, техническое или волоконное стекло. Состав помещений и оборудования различается по технологии и типу готового изделия, поэтому планировке предшествует выбор продуктовой программы. В проектном задании фиксируют основные процессы, пропускную способность и режим работы печей.
Планировка стекольного завода строится по ходу материалов: приём и хранение сырья, дозирование и смешивание шихты, подача в печь, плавление, формование, отжиг и контроль качества. Затем изделие может проходить резку, сортировку, дополнительную обработку, упаковку и отправку на склад. Не все производства используют одинаковые стадии или выпускают продукцию одной номенклатуры.
Сырьевой участок включает площадки разгрузки, силосы или закрытые склады, дозирующее оборудование и транспортёры. Приёмные точки размещают рядом с местом хранения и подготовки, сокращая лишнее перемещение песка, соды, известняка, добавок и стеклобоя. Для сыпучих материалов предусматривают укрытие, аспирацию и удобный доступ для очистки оборудования.
Смешанную шихту подают к печам закрытыми или защищёнными транспортными системами в соответствии с компоновкой цеха. Между бункерами, питателями и загрузочными устройствами оставляют проходы для осмотра и ремонта. Контрольные посты и весовое оборудование располагают так, чтобы обслуживание не пересекало маршруты погрузчиков и сырьевых машин.
Стекольный завод обычно делят на подготовку сырья, горячий цех, участок формования и холодную обработку. Эти зоны связывают технологическими проёмами, конвейерами и внутренним транспортом, сохраняя доступ к рабочим местам и инженерным узлам. Переход между участками проектируют с учётом тепла, шума, пыли и движения готовой продукции.
Плавильные печи и горячий цех
Печь — центральный элемент непрерывной линии, поэтому её размещение определяет конфигурацию соседних участков, дымовых каналов и инженерных систем. Тип печи выбирают с учётом вида стекла, состава шихты, мощности и режима выпуска. Вокруг оборудования предусматривают технические площадки, точки контроля и безопасный доступ для обслуживания.
Фундаменты и несущие конструкции рассчитывают на массу печи, загрузочных устройств, опорных рам и вспомогательного оборудования. Тепловое воздействие учитывают при подборе ограждений, кровли, проходов и отделочных материалов. Для ремонта и замены крупных элементов заранее проверяют маршруты перемещения и места работы подъёмной техники.

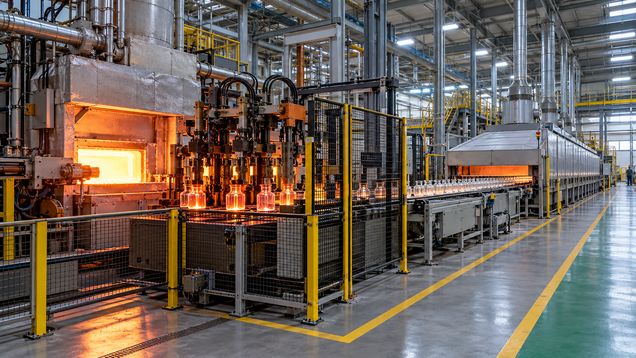

В горячем цехе размещают формующие машины, питатели, конвейеры и участки первичного контроля изделия. Горячие поверхности и подвижные механизмы отделяют от проходов персонала защитными устройствами и понятными границами рабочих зон. Местные системы отвода тепла и общеобменную вентиляцию согласуют с планировкой оборудования и режимом эксплуатации.
На стекольном заводе формование может происходить разными способами, а последующая обработка зависит от продукции. Для контейнерного стекла важны линии подачи на отжиг и сортировку, для листового — работа формующей установки, охлаждение полотна и резка. Компоновку линии проверяют по скорости конвейеров, месту контроля качества и возможности остановить отдельный участок без блокировки всего цеха.
Отжиг, обработка и склады
Для части изделий после формования проводят отжиг или другой предусмотренный технологией этап стабилизации. Стекольный завод размещает отжигательные печи и охлаждающие линии с учётом длины оборудования, отвода тепла и доступа к приводам. Вдоль конвейеров оставляют безопасные проходы для осмотра, настройки и удаления повреждённой продукции.
Участки резки, шлифования, нанесения покрытий и упаковки могут создавать отдельные требования к пыли, шуму, удалению отходов и защите работников. Места складирования заготовок и готовых изделий выбирают так, чтобы их можно было перемещать без опасного ручного переноса и пересечения с горячей зоной. Для погрузчиков организуют односторонние или разделённые маршруты там, где это поддерживает план площадки.
Временный склад продукции связывают с упаковкой и отгрузкой, предусматривая достаточную площадь для партий разного назначения. Стеллажи, контейнеры и упаковочные материалы размещают с учётом высоты хранения, массы груза и доступа техники. Подъезды грузового транспорта отделяют от входов персонала и зон, где происходит контроль изделий.
Возвратный стеклобой может поступать в шихту, если это допускает рецептура и организация производства. Для его сортировки и временного хранения выделяют отдельные места, чтобы материал не смешивался с мусором, упаковкой или другими фракциями. Систему обращения со стеклобоем согласуют с сырьевым участком и требованиями к качеству готового стекла.
Здания и инженерная инфраструктура
Корпуса объединяют по технологическим связям, но размещают так, чтобы ремонт, реконструкция или изменение линии не блокировали работу всего предприятия. Высоту пролётов и расположение колонн увязывают с печами, подъёмными механизмами, транспортёрами и возможностью замены оборудования. В конструкциях заранее предусматривают места для прохода трубопроводов и кабельных трасс.
Электроснабжение, топливный газ, сжатый воздух, охлаждение, водоснабжение и отвод стоков рассчитывают по нагрузкам оборудования. Пиковые режимы потребления проверяют для одновременной работы печей, формующих линий и систем очистки отходящих газов. Точки отключения и распределительные устройства располагают с безопасным доступом для специалистов.
Системы очистки отходящих газов, аспирация сырьевого участка и местные вытяжки требуют площади для фильтров, вентиляторов, воздуховодов и обслуживания. На генплане резервируют место под очистное оборудование и его безопасное обслуживание без перекрытия проездов. Выбор систем зависит от вида сырья, топлива, конструкции печи и требований проекта к выбросам.
Лаборатории, операторные, ремонтные мастерские, раздевальные и бытовые помещения размещают вне наиболее интенсивных транспортных потоков. Операторные связывают с наблюдаемыми участками и системами управления, а лабораторные помещения — с маршрутами отбора проб и передачи результатов. Шум, пыль и тепловое воздействие проверяют на границе помещений постоянного пребывания персонала.
Безопасность и эксплуатация
Планировка учитывает движение людей, погрузчиков, кранов и транспортных средств, а также зоны работы горячего оборудования. Разметка, ограждения и переходы должны помогать разделять маршруты, но не мешать эвакуации и доступу аварийных служб. Места хранения сырья и готовой продукции не занимают проходы и подходы к системам управления.
Для защиты от пыли и контакта с горячими поверхностями применяют инженерные меры, ограждения и локальные системы удаления воздуха по характеристикам процесса. Шумное оборудование отделяют от рабочих комнат, а площадки ремонта планируют с доступом к инструментам и запасным частям. Рабочие инструкции и план аварийного реагирования должны соответствовать фактической компоновке цеха.
До ввода линии проверяют работу печи, подачи шихты, формующего оборудования, охлаждения, аспирации, сигнализации и систем контроля. При реконструкции оценивают влияние новых агрегатов на несущие конструкции, инженерные сети и движение готовой продукции. Проект развития предусматривает места подключения и строительные этапы, не перекрывающие действующие маршруты.
Управление стекольным заводом включает обслуживание печей, конвейеров, систем очистки, складов и транспортных площадок. Оперативные схемы помогают находить оборудование, изолировать участок для ремонта и планировать замену крупных узлов. После изменения технологии актуализируют планы, маркировку трасс и регламенты обслуживания.
Что предусмотреть в проекте
- Вид продукции, состав шихты, способ плавления и режим работы линии.
- Потоки сырья, стеклобоя, полуфабрикатов и готовых изделий.
- Размещение печей, горячих и холодных участков, складов и отгрузки.
- Основания и пролёты зданий, тепловую защиту и маршруты замены оборудования.
- Электроэнергию, топливо, вентиляцию, очистку газов и обслуживание сетей.
- Разделение пешеходных и транспортных потоков, ремонтный доступ и безопасность.
