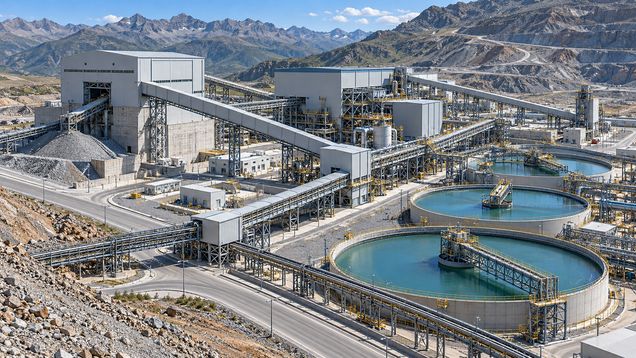

Обогатительная фабрика подготавливает минеральное сырьё, отделяет полезные компоненты и формирует концентрат. При проектировании обогатительной фабрики связывают последовательность переработки с размещением оборудования, водных систем и складов. Конкретная схема зависит от свойств руды и требований к продукту.
Состав комплекса и генеральный план
Обогатительная фабрика объединяет приём сырья, подготовку материала, извлечение целевого компонента, обезвоживание продукции и обращение с остатками. Набор стадий определяется минеральным составом, требуемым качеством концентрата и выбранной технологией. В проектном задании фиксируют производительность, режим работы и исходные данные по сырью.
Планировка обогатительной фабрики строится по технологической схеме и движению потоков: руда, промпродукт, концентрат, вода, реагенты и хвосты. Маршруты связывают дробильный корпус, склад сырья, мельничный участок, отделение разделения, фильтрацию и места отгрузки. Для каждой стадии определяют точки передачи материала и доступ для контроля и обслуживания.
Обогатительная фабрика может включать дробильное здание, корпус измельчения, отделение флотации или гравитационного разделения, склад концентрата, лабораторию, мастерские и административные помещения. Не каждое производство использует все эти блоки: компоновку выбирают по свойствам конкретной руды и технологическому процессу. Подсобные здания размещают так, чтобы они не прерывали работу основных линий и проездов.
На генеральном плане выделяют производственную, складскую, инженерную и хозяйственную зоны. Подачу руды и вывоз концентрата планируют по разным маршрутам, если этого требуют объёмы и условия площадки. Подъезд для тяжёлых самосвалов и сервисного транспорта должен быть рассчитан на габариты машин и не пересекать основные пешеходные пути.
Рельеф участка, водоотвод, состояние грунтов и близость водных объектов учитывают до выбора мест для основных корпусов и хвостового хозяйства. Трассы внешних сетей согласуют с будущими земляными работами, подъездными дорогами и зонами складирования. Резерв места для возможного расширения определяют с учётом направления технологических потоков.
Дробление, сортировка и измельчение
Дробильные установки принимают материал из бункеров, уменьшают его крупность и передают на грохоты или следующие ступени переработки. В здании предусматривают площадки обслуживания, лестницы, места ремонта и доступ для демонтажа крупных узлов. Фундаменты и опорные конструкции рассчитывают с учётом массы машин и динамических нагрузок.
На обогатительной фабрике дробление и сортировка часто сопровождаются пылью, шумом и вибрацией. Укрытия, аспирацию, локальное удаление пыли и шумоизоляцию предусматривают у источников воздействия, согласуя их с доступом для обслуживания. Проходы и рабочие площадки защищают от просыпи материала и не перекрывают дверьми, кабельными трассами или складируемыми деталями.
После дробления материал может поступать в шаровые или стержневые мельницы, а затем на классификацию и разделение. Мельничные корпуса требуют места для загрузки футеровки, обслуживания приводов и безопасной работы подъёмных механизмов. Маршруты замены деталей и вывоз отработанных материалов показывают на проектных планах заранее.
Сухое и мокрое измельчение предъявляют разные требования к пылеулавливанию, водоснабжению, полу и сбору стоков. При транспортировке пульпы предусматривают трубопроводы, насосные помещения, опоры, запорную арматуру и доступ для осмотра. Утечки должны попадать в предусмотренные зоны сбора и не растекаться по основным проходам.
Разделение сырья и получение концентрата
Для обогащения используют методы, выбранные по физическим и химическим свойствам минералов. Это могут быть флотация, магнитная или гравитационная сепарация, промывка либо иные операции; конкретный набор нельзя определить без технологических испытаний. В проекте размещают аппараты, насосы, ёмкости, точки подачи реагентов и места отбора проб.
Обогатительная фабрика в зависимости от процесса может содержать флотационные машины, сепараторы, сгустители, фильтр-прессы или обезвоживающие сита. Между оборудованием оставляют место для обслуживания, очистки и перемещения ремонтных узлов. Площадки для отбора проб и лабораторного контроля связывают с технологической линией короткими безопасными маршрутами.
Для реагентов, если они применяются, предусматривают отдельные места хранения и приготовления с подходящими инженерными системами и ограниченным доступом. Размещение выбирают по свойствам материалов, требованиям к обращению и плану предотвращения проливов. Рабочие зоны, водоотвод и места временного хранения тары согласуют до установки дозирующего оборудования.
Концентрат после разделения может проходить сгущение, фильтрацию, сушку или подготовку к отгрузке. Влажный продукт и сухой материал требуют разных способов перемещения, складирования и защиты от осадков. Площадь склада рассчитывают по режиму работы линии, графику вывоза и допустимому способу хранения.
Вода, хвосты и инженерные системы
Системы водоснабжения и оборотной воды связывают измельчение, флотацию, промывку, сгущение и работу насосных. Расход рассчитывают для технологической схемы и пиковых режимов, отдельно проверяя запас на остановку или обслуживание отдельных узлов. Точки контроля, запорную арматуру и насосное оборудование располагают с доступом для эксплуатации.
Хвосты и другие остаточные потоки направляют на обезвоживание, повторное извлечение материала или передачу в предусмотренное место размещения. Решение зависит от процесса, состава материала и проекта обращения с отходами. Если хвостовое хозяйство находится вне основной площадки, учитывают трассу пульпопровода, насосные станции и контроль состояния системы.
Площадки складирования хвостов и отходов требуют геотехнического проектирования и отдельной оценки устойчивости, водоотведения и воздействия на окружающую среду. В планировке фабрики предусматривают возможность осматривать водоотводы, насосные и контрольные точки. Проектные решения принимают по характеристикам материала, грунтов и местным требованиям.
Электроснабжение, вентиляцию, отопление, освещение, сжатый воздух, связь и системы управления рассчитывают по перечню оборудования и условиям корпуса. Тяжёлые электроприводы, насосные и вытяжные установки размещают с учётом шума, тепловыделений и обслуживания. Для каждого здания предусматривают доступ к щитам, приборам контроля и инженерным узлам.
Безопасность и эксплуатация
Маршруты работников, погрузчиков и самосвалов разводят в генплане и внутри корпусов. Участки с движущимися механизмами, зонами подъёма грузов и местами работы с реагентами обозначают и отделяют согласно оценке рисков. Проходы, площадки обслуживания и выходы сохраняют свободными при работе и ремонте.
Рабочие места проектируют так, чтобы осмотр оборудования и очистка не требовали доступа к опасным движущимся частям. Для обслуживания дробилок, конвейеров, мельниц и насосов предусматривают безопасную остановку и изоляцию оборудования по установленной процедуре. Шум и пыль оценивают для всего процесса, а не только внутри основного цеха.
При реконструкции проверяют несущую способность фундаментов, производительность транспортёров, ресурс электроснабжения, водооборот и мощности очистных систем. Новые линии размещают так, чтобы строительство не перекрывало доступ к действующим корпусам и хвостовым коммуникациям. После изменения схемы актуализируют чертежи и инструкции эксплуатации.
Для управления обогатительной фабрикой организуют сменные обходы, уборку просыпей, контроль насосов и обслуживание фильтров без пересечения с транспортом. Для оперативного доступа используют актуальные планы помещений, трубопроводов и точек отключения. Графики ремонта согласуют с технологическими остановками и пропускной способностью резервных участков.
Что учесть в проекте
- Свойства сырья, производительность и требуемый вид концентрата.
- Последовательность дробления, измельчения, разделения и обезвоживания.
- Размещение корпусов, складов, лаборатории, мастерских и инженерных объектов.
- Маршруты руды, концентрата, хвостов, транспорта и персонала.
- Водооборот, реагенты, пылеулавливание, стоки и обслуживание хвостовых систем.
- Фундаменты оборудования, безопасный ремонт и возможность расширения линии.
