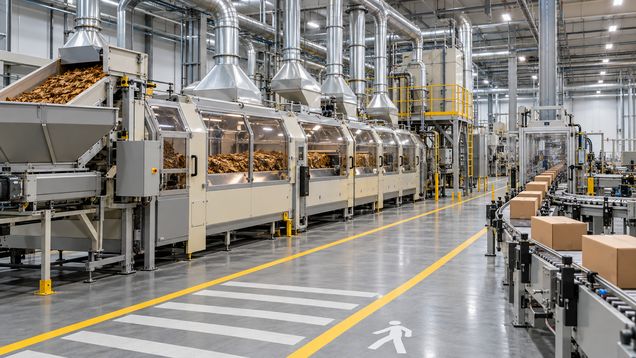

Табачная фабрика включает приём и хранение листа, его подготовку, производственные линии и упаковочные участки. Планировка табачной фабрики связывает эти операции с вентиляцией, электроснабжением, складированием и отгрузкой. Перечень решений зависит от выпускаемой продукции и от того, какие стадии выполняют на площадке.
Состав производства и последовательность операций
Табачная фабрика проектируется под конкретную продукцию и технологическую схему. На одном предприятии могут ограничиться подготовкой листа и его обработкой, на другом — дополнительно выпускать сигареты, сигары или другие изделия. От состава операций зависят размеры помещений, инженерные нагрузки, требования к хранению и виды производственных отходов.
До компоновки помещений составляют маршрут материала: приём, временное хранение, подготовка листа, обработка, формирование изделия, упаковка и отгрузка. Набор стадий различается между производителями, поэтому нельзя переносить готовый план из другого производства без сверки с оборудованием и ассортиментом. Потоки табачной фабрики отмечают отдельно для сырья, полуфабрикатов, упаковки, готовых изделий, отходов и возвратных материалов.
Пересечения грузовых и пешеходных маршрутов выявляют на ранней схеме. Сырьё направляют к подготовительным участкам, а упакованную продукцию — к складу отгрузки; движение погрузчиков не должно мешать людям и перекрывать выходы. Для временного хранения задают обозначенные места и допустимый порядок складирования, чтобы запас материалов не заполнял проходы.
Цеха, склады и бытовые зоны
Приёмный участок связывают с разгрузочной площадкой и складом сырья, сохраняя возможность осмотра и учёта поступивших партий. Условия хранения листа уточняют по требованиям к конкретному сырью и инструкции поставщика. Упаковочные материалы держат так, чтобы их подача не пересекала поток готовой продукции и не создавала помех обслуживанию линий.
Производственные зоны группируют по операциям и общим инженерным потребностям. Подготовку сырья, обработку, выпуск изделий и упаковку размещают в логичной последовательности, оставляя место для технического обслуживания. Лабораторию или участок контроля располагают рядом с производством, но вне прямого потока пыли, сырья и транспортных тележек.
Табачная фабрика размещает раздевалки, санитарные комнаты, столовую, пункт первой помощи и помещения персонала отдельно от складов и производственных линий. Их площадь и расположение определяют по числу работников, сменности и действующим требованиям. Пути сотрудников к рабочим местам делают понятными, не проводя их через зоны разгрузки или обслуживания машин.
Инженерный корпус и оснащение
Конструкции здания рассчитывают по массам оборудования и складируемых запасов, нагрузкам от погрузочной техники и режиму работы линий. Перед выбором перекрытий и фундаментов собирают данные производителей машин, включая требования к монтажу и ремонту. Для оборудования с вибрацией или тепловыделением проверяют, как его установка повлияет на соседние рабочие места и инженерные сети.
Электроснабжение, вентиляцию, освещение, отопление, воду и сжатый воздух рассчитывают по технологическому заданию. Оборудование табачной фабрики может предъявлять разные требования к мощности, отводу тепла, удалению пыли и доступу для чистки. Общая система не заменяет локальные решения у источников выделения: проектировщику нужны сведения о составе процессов и режимах каждой линии.
Если технологическая схема включает увлажнение, мойку или приготовление составов, предусматривают подачу воды, сбор стоков и безопасное хранение веществ. Состав и объём сточных вод зависят от выбранных операций; параметры очистки определяют по фактическим потокам и местным условиям сброса. Производственные стоки не подключают к ливневой системе без проектной проверки и разрешения, предусмотренного региональными правилами.
Кабельные трассы, воздуховоды, трубопроводы и ремонтные площадки согласуют с проходами, освещением и движением материалов. Для каждой линии предусматривают возможность безопасно отключить оборудование при обслуживании. Инженерные помещения размещают так, чтобы к ним можно было попасть без прохода через опасные зоны и без остановки всех цехов, если процесс допускает отдельное отключение.
Рабочая среда и пожарная безопасность
В цехах размещают вращающиеся узлы, режущие механизмы и конвейеры, поэтому проект должен учитывать защиту работников от движущихся частей. Ограждения, органы отключения, места подачи материала и доступ при ремонте согласуют с типом машины и процедурой обслуживания. Нельзя убирать защитные устройства ради ускорения процесса или заменять их неподтверждёнными конструкциями.
Обработка сухого листа, резка и транспортировка материала могут создавать пыль. Табачная пыль при некоторых операциях способна быть горючей; поэтому риск оценивают по конкретному оборудованию и сырью, а системы улавливания и защиты проектируют специалисты. Уборку организуют так, чтобы не поднимать пыль повторно и не допускать её накопления на поверхностях, светильниках и оборудовании.
Запасы сухого листа, бумаги и упаковки увеличивают количество горючих материалов, а составы для обработки требуют отдельной оценки опасности. Их хранение, вентиляцию, разделение помещений и средства противопожарной защиты выбирают по проекту и местным нормам. Пути эвакуации, проезд пожарных служб, сигнализацию и порядок остановки производства проверяют до ввода здания.
Вентиляцию и рабочую среду проверяют по фактическим источникам пыли, тепла и возможных паров. Если результаты измерений показывают превышения применимых требований, корректируют оборудование, режимы или систему удаления загрязнений и повторно оценивают условия. Точные пределы воздействия зависят от веществ, процесса и норм страны, поэтому их устанавливают по измерениям и требованиям охраны труда.
Контроль продукции и готовый склад
После обработки изделия проходят предусмотренную производителем проверку, маркировку и упаковку. Контрольные операции размещают так, чтобы сотрудникам не приходилось переносить партии через зоны разгрузки, химические материалы или движущиеся линии. Для брака и возвратных материалов предусматривают отдельный учёт и временное хранение.
Готовый склад связывают с упаковочной линией и отгрузочными воротами, сохраняя отдельное место для приёмки, комплектации заказов и возвратов. Схему движения тележек и погрузчиков выбирают по виду упаковки и размерам транспортных средств. На плане отмечают границы хранения и проходы, которые нельзя занимать временным запасом.
Подготовка проекта к строительству
До выпуска рабочей документации полезно пройти основные этапы в установленном порядке:
- зафиксировать продукцию, операции и оборудование, которые будут работать на площадке;
- составить схемы сырья, полуфабрикатов, готовых партий, упаковки и отходов;
- получить технические требования производителей машин и оценить нагрузки на корпус;
- разместить цеха, склады, бытовые помещения, разгрузку и отгрузку;
- проверить электроэнергию, вентиляцию, водоснабжение, стоки и обслуживание;
- согласовать пожарные, санитарные, экологические и трудовые требования для региона.
Варианты компоновки сравнивают по длине внутренних перевозок, доступу для ремонта и разделению пешеходных и грузовых маршрутов. Для влажных стадий до выбора оборудования рассчитывают водный баланс и уточняют условия обращения со стоками. Инженерные разделы и технологическую схему проверяют совместно, поскольку изменение одной линии может затронуть весь корпус.
Эксплуатация и реконструкция
На табачной фабрике плановые осмотры охватывают здание, оборудование, вентиляцию, электросети и противопожарные системы. Результаты проверок, неисправности и ремонты фиксируют, а защитные устройства и системы удаления пыли обслуживают по установленному графику. Если оборудование повреждено или защитная функция не работает, линию останавливают до устранения причины.
При реконструкции сначала сверяют фактическую технологическую схему с проектной документацией, затем проверяют несущие конструкции, сети и пути эвакуации. Новая машина может изменить электрическую нагрузку, выделение пыли, потребность в вентиляции и движение материалов. Эти изменения оценивают до монтажа, чтобы не создавать временные опасные пересечения и не перегружать инженерные системы.
Табачная фабрика развивается вместе с ассортиментом и оснащением, но расширение требует проверки всего маршрута от приёмки сырья до готового склада. Перед запуском новых участков обновляют схемы, инструкции, оценку рисков и обслуживание оборудования. Доступ к производству предоставляют только обученному персоналу, соблюдающему правила конкретной зоны.
