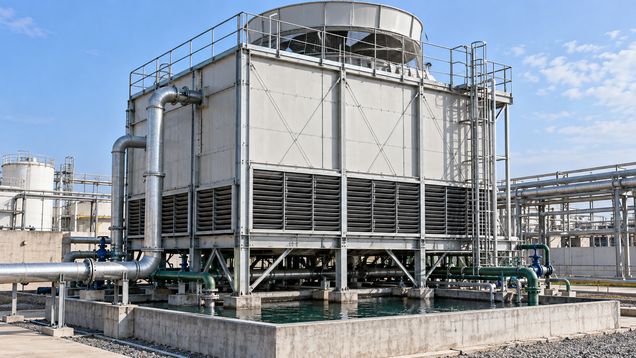

Градирня охлаждает воду, отводя часть тепла в атмосферу при контакте потока с воздухом. В градирне вода обычно распределяется над оросителем и стекает к бассейну, а воздух проходит через рабочую зону; часть воды испаряется и уносит тепло. Форму башни, вентиляторы и систему трубопроводов подбирают под нагрузку и условия площадки.
Назначение и принцип охлаждения
Градирня передаёт тепло от циркулирующей воды воздуху. Нагретый поток поступает в верхнюю часть корпуса, распределяется по рабочей зоне и охлаждается в контакте с проходящим воздухом. Охлаждённая вода собирается внизу и возвращается к оборудованию, где снова принимает тепло.
В градирне часть воды испаряется, и на это расходуется тепло, поэтому оставшийся поток становится холоднее. Такая схема применяется, например, в системах охлаждения зданий, производственных линий и энергетического оборудования. Это отдельный контур теплообмена, а не устройство для очистки воды или её подачи потребителям.
Теплоотвод зависит от температуры и влажности наружного воздуха, расхода воды и воздуха, а также устройства рабочей зоны. В жаркую и влажную погоду охлаждение может отличаться от режима при более сухом воздухе. Требуемые параметры определяют для конкретной системы и условий её работы.
Башня, бассейн и движение воздуха
Градирня включает корпус, водораспределительную систему, ороситель, водосборный бассейн, входы воздуха и каплеуловители. В установках с механической тягой поток перемещают вентиляторы; при естественной тяге движение воздуха возникает без них за счёт разницы плотности тёплого и холодного воздуха. Эти схемы отличаются конструкцией и требованиями к размещению оборудования.
Воздух может двигаться поперёк падающей воды или навстречу ей. Эти варианты называют перекрёстным и противоточным потоком; выбор зависит от расчётной задачи и компоновки. Вентилятор, если он предусмотрен, располагают для создания направленного движения воздуха и подбирают вместе с приводом, опорными узлами и системой управления.
Бассейн собирает охлаждённую воду и направляет её обратно в контур через насосы. В нём размещают точки забора и подпитки, а также элементы контроля уровня и перелива. Объём и конфигурация должны учитывать рабочий расход, возможные колебания уровня и доступ для осмотра и очистки.
Ороситель и защита от капель
Ороситель увеличивает площадь контакта воздуха с водой. В распространённых конструкциях он состоит из слоёв или панелей, по которым вода распределяется тонкой плёнкой либо разбивается на капли. Материал выбирают с учётом температуры, состава воды, нагрузок и требований к обслуживанию.
Каплеуловители уменьшают унос жидких капель воздушным потоком за пределы корпуса. Капли содержат растворённые вещества, поэтому их перенос отличается от испарения чистой воды. Исправность этих элементов важна для сокращения потерь воды и уменьшения воздействия на прилегающую территорию.
Расчёт конструкции и размещение
Устройство градирни рассчитывают по тепловой нагрузке, расходам воды и воздуха, а также климатическим условиям площадки. В проекте задают параметры на входе и выходе контура, проверяют работу оборудования при расчётных режимах и учитывают сезонные изменения. Универсальных размеров или одной подходящей для всех схемы нет.
При выборе башни учитывают аэродинамическое сопротивление, шум вентиляторов, направление ветра и возможность рециркуляции выбрасываемого влажного воздуха. Неправильное размещение может снизить эффективность или привести к попаданию капель на соседние здания и проходы. Отдельно определяют безопасные расстояния до воздухозаборов, рабочих зон и границ площадки.
Основание и опорные конструкции проверяют на вес оборудования, воды и ветровые нагрузки. Также предусматривают доступ для монтажа, подъёма деталей и ремонта вентиляторов или оросителя. Проект связывает башню с трубопроводами, электроснабжением, отводом воды и системой управления.
Подпитка и качество воды
Вода уходит из системы из-за испарения, уноса капель и контролируемого сброса части потока. Потери восполняют подпиточной водой, параметры которой должны быть совместимы с контуром и водоподготовкой площадки. Утечки и переливы также учитывают при контроле расхода.
При испарении растворённые вещества остаются в циркулирующей воде, поэтому их концентрация постепенно растёт. Часть воды периодически или автоматически отводят в виде продувки, чтобы ограничивать накопление солей и взвешенных веществ. Режим задают по анализам воды и требованиям оборудования; самовольное изменение настроек может вызвать отложения или коррозию.
В водном контуре применяют предусмотренные проектом меры против накипи, коррозии и биологического обрастания. Выбор реагентов и режимов зависит от качества подпиточной воды, материалов и условий эксплуатации. Для сброса продувочной воды проверяют местные требования к составу и способу отвода.
Эксплуатация и безопасность
Плановые осмотры охватывают бассейн, трубы, распределители воды, ороситель, каплеуловители, вентиляторы и крепления. Оценивают загрязнение, коррозию, вибрацию и неравномерность подачи воды. Периодичность обслуживания определяют по паспорту оборудования, режиму нагрузки и результатам наблюдений.
Во влажных контурах могут развиваться микроорганизмы, включая легионеллы, а аэрозоль способен переносить загрязнённые капли. Поэтому для объекта разрабатывают программу управления качеством воды и обслуживания, контролируют её выполнение и проводят очистку по установленной процедуре. Работы поручают обученным специалистам; вмешательство без допуска и средств защиты опасно.
При длительной остановке и перед повторным пуском проверяют состояние воды, оборудования и системы обработки. Порядок очистки и дезинфекции зависит от конструкции и действующих санитарных требований. При подозрении на риск для здоровья порядок действий согласуют с профильными специалистами и ответственными службами.
Как оценить проект или модернизацию
Градирня оценивается не только по габаритам башни, но и по тепловой нагрузке, расходу воды, климату и доступу для обслуживания. В проекте проверяют взаимную работу вентилятора, оросителя, водораспределения, бассейна и автоматики. Для действующей установки сопоставляют расчётные параметры с фактическими наблюдениями и состоянием деталей.
При модернизации важно понять, что ограничивает работу системы: загрязнение оросителя, недостаточный воздушный поток, нарушения водораспределения или повышенное солесодержание. Решение проверяют по результатам диагностики, а не только по мощности отдельного узла. Замена компонентов должна быть совместима с несущими конструкциями, трубами и системой управления.
Работа с градирней требует учёта водного режима, шума, аэрозоля и безопасного доступа к движущимся частям. Перед обслуживанием персонал выполняет правила отключения и допуска, предусмотренные для конкретного оборудования. Журналы осмотров и измерений помогают проследить изменения и запланировать ремонт.
