Рыбоперерабатывающий завод принимает улов и направляет его на охлаждение, разделку или другой предусмотренный процесс. Планировка рыбоперерабатывающего завода связывает приёмку, сырьевые и чистые зоны, хранение, упаковку и отгрузку. Компоновка и оборудование зависят от вида продукции и дальнейшего способа её хранения.
Технологическая схема и движение сырья
Рыбоперерабатывающий завод проектируют по ассортименту и ожидаемому объёму поступления продукта. Линии для охлаждённой рыбы, замороженного филе, консервов, копчёной продукции или моллюсков требуют разных участков и условий. До размещения машин составляют маршрут каждой категории сырья от разгрузки до готового товара, включая упаковку, хранение и вывоз отходов.
Потоки рыбоперерабатывающего завода разделяют для сырья, полуфабрикатов, готовой продукции, упаковки и отходов. Путь продукта делают максимально последовательным, чтобы он не возвращался через приёмку и не пересекался с грязной тарой или отходами. Если применяется термическая обработка, её выходная сторона нуждается в отдельной защите от сырьевой зоны и необработанного инвентаря.
На участке приёмки предусматривают разгрузку, взвешивание, осмотр и регистрацию партии. Сырьё направляют в подготовительный цех или холодильную камеру без длительного ожидания в тёплой зоне. Объём приёмки, площадь разгрузки и скорость подачи сверяют с пропускной способностью линии и доступностью холодильного хранения.
Сырьевые, чистые и мокрые зоны
Помещения делят по уровню обработки продукта и санитарным требованиям выбранного процесса. Сырьевые операции включают сортировку, промывку, удаление внутренних органов, разделку или снятие кожи; далее продукт может поступать на порционирование, замораживание, приготовление или упаковку. Конкретный набор участков определяют по технологической карте, а переход между зонами отмечают на плане.
Влажные операции и сухую упаковку размещают с учётом движения воды, тары и работников. Полы и поверхности выбирают так, чтобы их можно было мыть и дезинфицировать по установленному режиму; стоки отводят, не направляя их к готовому продукту. Освещение, потолочные конструкции и трубопроводы проектируют так, чтобы конденсат, загрязнения и частицы не попадали на продукт и оборудование.
Санитарные переходы проектируют на входах в зоны с повышенными требованиями к гигиене. Для персонала предусматривают места мытья рук, переодевания, хранения спецодежды и инвентаря. Переход посетителей или сотрудников из сырьевой зоны в чистую организуют по процедуре предприятия, а не через случайную дверь между цехами.
Холодильные камеры и хранение
Холодильные и морозильные помещения рассчитывают по объёму поступления, времени хранения, виду упаковки и режиму оборота продукции. Вместимость камеры не должна подменять расчёт оборудования: важно, чтобы холод распределялся по загрузке и учитывал частое открывание дверей. Условия хранения задают для конкретных продуктов и процесса согласно применимым требованиям безопасности пищевой продукции.
Камеры располагают рядом с участками, которые регулярно ими пользуются, и связывают с удобным маршрутом к отгрузке. Двери, тамбуры и внутренние проходы выбирают по размерам тележек и палет, оставляя пространство для уборки и технического обслуживания. Схема не должна вынуждать перемещать готовую продукцию через приёмку сырья или наружный незакрытый участок.
Для каждой категории продукта определяют маркировку партий, очередность размещения и порядок отбора. Сырьё, полуфабрикаты и готовая продукция хранят раздельно в соответствии с технологическими и санитарными требованиями. Данные температурного контроля, если он предусмотрен планом безопасности, записывают и связывают с журналом партии.
Производственные линии и инженерные системы

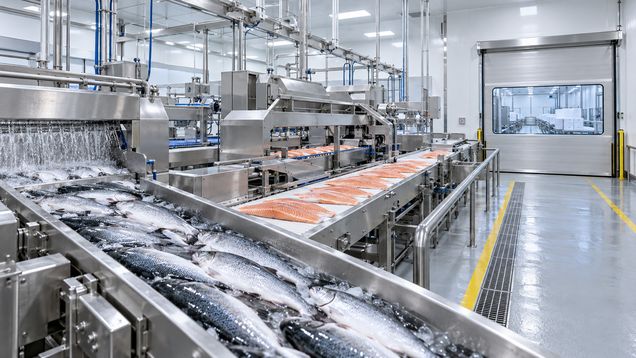

Линии разделки, мойки, порционирования, упаковки и подготовки к замораживанию устанавливают в последовательности операций. Оборудование рыбоперерабатывающего завода выбирают по производительности, составу продукции и возможностям обслуживания. На чертежах предусматривают доступ для очистки, замены деталей и осмотра сетей, не требуя перемещать соседние машины при обычном ремонте.
Снабжение холодом, водой, электричеством, вентиляцией и сжатым воздухом рассчитывают по техническим данным выбранных машин. Питьевая вода, лёд и вода для мойки должны соответствовать назначению и требованиям региона. Помещения для компрессоров, холодильных агрегатов и электрооборудования размещают с учётом шума, тепла, обслуживания и возможных аварийных ситуаций.
Рыбная переработка расходует воду при мойке сырья и оборудования, а состав стоков зависит от выполняемых операций. До выбора канализации и очистки оценивают ожидаемый объём, остатки органического материала, жир и моющие средства. Производственные стоки не подключают к ливневой системе без проверки проектной схемы и местных разрешений.
Гигиена и безопасность пищевого производства
Планировку связывают с программой санитарного контроля и анализом опасностей для выбранных продуктов. Общие принципы пищевой гигиены Codex Alimentarius предусматривают надлежащие гигиенические практики и применение HACCP с учётом процесса; состав программы определяют компетентные специалисты по требованиям юрисдикции. Расположение оборудования само по себе не заменяет контроль сырья, санитарии, времени и температуры.
Работникам нужны раздельные безопасные маршруты для пешеходного движения, перемещения палет и вывоза отходов. Мокрые проходы делают нескользкими и свободными от шлангов и тары; места зарядки, техобслуживания и уборки не должны загрязнять продуктовую зону. Для острых инструментов и движущихся механизмов предусматривают порядок хранения, мойки и безопасной работы.
Участки готовой продукции защищают от возвратного потока воздуха, брызг, сырой тары и перемещения персонала из необработанных зон. Если предприятие выпускает разные категории продукции, совместимость линий, инвентаря и уборочных процедур проверяют до их размещения. Решение о разделении процессов подтверждают оценкой рисков и местными санитарными правилами.
Складирование, упаковка и отгрузка
Упаковочный участок располагают после предусмотренных этапов обработки и контроля. У него должны быть места подачи чистой упаковки, удаления обрезков и временного хранения запечатанных партий. Проходы и рабочие поверхности выбирают так, чтобы очистку можно было проводить без остановки всей линии, если это допускает технология.
Готовый склад связывают с отгрузкой, обеспечивая раздельный приём сырья и выдачу продукции. Маршрут погрузчика планируют так, чтобы он не пересекал санитарные переходы и не создавал помех сотрудникам. Ворота, площадки и холодильный транспорт подбирают под объёмы смены, график поставок и требования к сохранности товара.
Побочные продукты, органические отходы, использованную тару и упаковку собирают в обозначенных местах и вывозят отдельным маршрутом. Время хранения и способ обращения с ними определяют правила предприятия и местные требования. Площадки отходов защищают от вредителей, случайного доступа и попадания стоков в чистые зоны.
Этапы подготовки проекта
До выпуска рабочей документации удобно пройти основные этапы:
- уточнить виды продукции, процессы и объёмы поступления сырья;
- составить схемы движения рыбы, полуфабрикатов, упаковки, работников и отходов;
- разделить сырьевые, чистые, мокрые, сухие и холодильные участки;
- получить требования поставщиков оборудования и холодильных систем;
- рассчитать водоснабжение, канализацию, холод, вентиляцию и очистку стоков;
- согласовать санитарные, экологические, пожарные и трудовые требования.
После этого варианты сравнивают по длине перемещений, доступу к оборудованию и возможности обслуживать линии без нарушения потока продукции. Изменение ассортимента может изменить потребность в холодильной мощности, санитарном разделении и видах стоков. Технологическую схему, архитектуру и инженерные решения проверяют совместно до строительства.
Эксплуатация и развитие площадки
На рыбоперерабатывающем заводе контроль охватывает состояние камер, дверей, температурных приборов, водоотведения, поверхностей и оборудования. Неисправности фиксируют, а ремонт планируют так, чтобы работы и строительная пыль не попадали в действующие продуктовые зоны. Перед возобновлением процесса проверяют очистку, работоспособность инженерных систем и соблюдение правил пищевой безопасности.
Рыбоперерабатывающий завод при расширении сначала проверяет пропускную способность приёмки, холодильного хозяйства, сетей и отгрузки. Установка дополнительной линии может изменить водопотребление, стоки, поток работников и время нахождения продукта вне холода. Эти изменения оценивают до закупки оборудования и утверждения новой планировки.
Рыбоперерабатывающий завод готовят к каждой смене по санитарному плану: проверяют чистоту поверхностей, порядок движения партий, состояние камер и наличие упаковки. Записи по приёмке, обработке, контролю условий и ремонту помогают восстановить историю партии и понять причину отклонений. При изменении процесса обновляют план безопасности, инструкции и обучение персонала до допуска продукции по новой схеме.
