Станция метро соединяет вход с платформой через систему пассажирских залов, переходов и вертикальных маршрутов. При устройстве станции метро учитывают пропуск пассажиров, пересадки, доступность и работу инженерных систем. Конкретная планировка зависит от глубины заложения, городской застройки и схемы движения поездов.
Состав и типы помещений
Станция метро обычно включает платформу, вестибюль, пассажирские переходы и выходы на улицу. На пути могут располагаться кассы или турникеты, зоны ожидания, указатели и помещения для сотрудников. Состав различается: небольшая станция не всегда имеет отдельный промежуточный зал или развитую торговую зону.
Пассажирский маршрут начинается у входа и продолжается через контроль доступа и переходы к платформе. Для пересадочного узла добавляются коридоры, лестницы и другие связи с соседними линиями. Планировщики оценивают, как потоки людей расходятся, встречаются и меняют направление в часы высокой нагрузки.
Подземные платформы могут располагаться в общем зале или в отдельных тоннелях, а станции мелкого заложения часто имеют более компактную схему. На поверхности также бывают наземные и эстакадные остановки метро. Тип сооружения выбирают по трассе, геологии, существующей застройке и возможностям строительства.
Пассажирские зоны и навигация
Пассажирский маршрут связывает вход, вестибюль, платформу и пересадки. Коридоры и проходы проектируют с учётом направлений движения, расположения оборудования и доступности выходов. В часы пик важно избегать пересечений потоков там, где они создают заторы или мешают проходу.
Указатели и информационные табло помогают найти линию, платформу, выход и доступный маршрут. Их размещают по пути следования, чтобы пассажир получал нужную подсказку до того, как придётся выбирать направление. Освещение, контрастные материалы и единая система обозначений помогают лучше ориентироваться в подземных помещениях.
Места для торговли, ожидания и обслуживания не должны сужать основные маршруты. Скамьи, автоматы и стойки размещают так, чтобы сохранялся доступ к проходам, дверям и инженерному оборудованию. Требования к свободному пространству и размещению элементов устанавливают местные нормы и проект станции.
Станция метро должна обеспечивать доступность маршрута от улицы до посадки. Лифты, пандусы, тактильные указатели и понятная информация помогают людям с разными потребностями пользоваться транспортом. Решения должны соединять доступные входы, зоны оплаты, переходы и платформы, а не ограничиваться отдельным приспособлением у выхода.
Подземная конструкция
При проектировании станции метро учитывают глубину, свойства грунта, уровень подземных вод и близость существующих фундаментов. Эти условия влияют на конструктивную схему, порядок работ и меры защиты зданий вокруг. Инженерные изыскания и расчёты выполняют до выбора окончательной технологии строительства.
Для сооружений неглубокого заложения применяют открытый способ, когда на площадке устраивают выемку и строят станционную коробку, а затем восстанавливают поверхность. Глубокие станции могут сооружаться подземным способом с устройством шахт, переходов и платформенных объёмов. Выбор зависит от грунта, городских ограничений, глубины трассы и влияния работ на транспорт.
Проект включает несущие конструкции, перекрытия, колонны или опоры, платформенные стены и узлы сопряжения с тоннелями. Материалы и геометрию определяют по расчётам и действующим нормам. Отдельно прорабатывают отверстия и проходы для кабелей, труб и вентиляционных каналов, чтобы они не ослабляли конструкцию.
В подземных помещениях важны гидроизоляция, сбор воды и организованный отвод стоков. Насосные установки, лотки и дренажные линии размещают с учётом доступа для осмотра и ремонта. Утечки, засоры и повышенная влажность могут повреждать отделку и оборудование, поэтому систему проверяют во время эксплуатации.
Отделочные материалы подбирают для интенсивного движения, уборки и условий подземной среды. Поверхности должны выдерживать предусмотренную эксплуатационную нагрузку, а крепления — не мешать замене светильников, табло и других компонентов. Цвет и фактура отделки могут помогать пассажирам различать зоны и направления.
Платформа и посадка в поезд

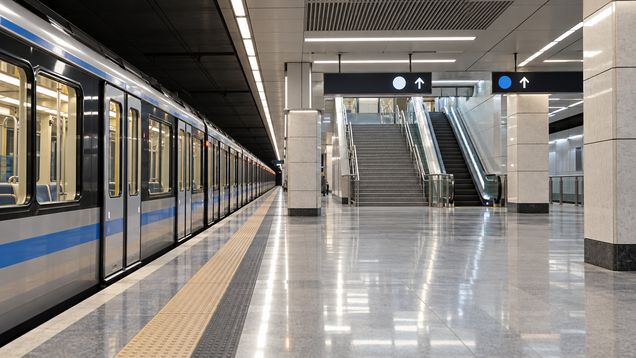

Платформа связывает пассажирское пространство с подвижным составом и должна соответствовать типу поездов на линии. В проекте учитывают положение дверей, посадочный край, длину состава, доступность и безопасное движение людей. Конкретные габариты определяются транспортной системой и действующими нормами.
Проектируя станцию метро, специалисты увязывают положение платформы с лестницами, эскалаторами, лифтами и выходами. Важно, чтобы пассажиры могли распределяться по длине платформы и не скапливались у единственного прохода. При пересадках также оценивают длину маршрута и возможное встречное движение.
На некоторых линиях вдоль края платформы устанавливают ограждения или платформенные двери, на других оставляют открытый край с предусмотренными предупреждающими элементами. Выбор связан с типом подвижного состава, системой управления движением и требованиями безопасности. Такие решения разрабатывают как часть всего комплекса, а не добавляют без проверки совместимости.
Информация о направлении поезда, времени прибытия и изменениях движения должна быть видимой на платформе и в переходах. Звуковые объявления дополняют визуальные сообщения для пассажиров, которым трудно быстро прочитать табло. Средства информирования проверяют вместе с системой связи и диспетчерским управлением.
Инженерные системы и безопасность
Вентиляция обеспечивает предусмотренный проектом воздухообмен и работает совместно с системами управления зданием. Схему выбирают с учётом глубины, объёма помещений, количества людей и особенностей линии. Для аварийных режимов проектируют специальные решения по дымоудалению и поддержанию безопасных путей выхода.
Электроснабжение питает освещение, эскалаторы, лифты, связь, насосы и оборудование управления. Критически важные системы могут получать резервное питание по проекту и местным правилам. Кабельные трассы разделяют и защищают с учётом пожарной безопасности и удобства технического доступа.
Управление станцией метро охватывает контроль инженерных систем, информирование пассажиров и связь с диспетчерским центром. В помещениях могут применяться видеонаблюдение, пожарная сигнализация, датчики состояния оборудования и системы громкой связи. Состав комплекса зависит от размера станции, её роли в сети и требований оператора.
Эвакуационные пути, аварийное освещение, знаки и средства оповещения предусматривают на этапе проектирования. Их расположение проверяют с учётом всех пассажирских зон и возможных ограничений доступа. Точный состав мер и порядок работы устанавливают по действующим местным нормам и плану безопасности перевозчика.
Связь с городской средой
Станция метро связывает подземное пространство с улицами, тротуарами, наземным транспортом и общественными площадями. Её входы согласуют с потоками пешеходов и требованиями городской безопасности. На пересадочных узлах проект предусматривает удобную связь с автобусами, трамваями, железной дорогой или соседними линиями метро.
Планировка вестибюля должна помогать пассажиру выбирать направление и не создавать скрытых тупиков на обычном маршруте. Зоны оплаты, проверки билетов и контроля доступа размещают так, чтобы очереди не перекрывали входы. Информацию о выходах и пересадках согласуют с общей схемой обозначений транспортной сети.
После открытия помещений оператор поддерживает в исправном состоянии лестницы, эскалаторы, лифты, покрытия, освещение и средства навигации. Осмотры помогают выявлять повреждения облицовки, протечки и сбои инженерного оборудования. Работы планируют так, чтобы пассажирские маршруты оставались понятными, а временные ограничения были заранее обозначены.
Что учитывают при проектировании
- Глубину и конструктивную схему, геологические и гидрогеологические условия.
- Пассажирские потоки, пересадки, входы, выходы и связи с городской улицей.
- Доступность пути от входа до платформы и поезда.
- Положение платформ, оборудования и инженерных систем.
- Вентиляцию, водоотведение, пожарную безопасность и эвакуационные маршруты.
- Доступ к системам и конструкциям для осмотра, уборки и ремонта.
