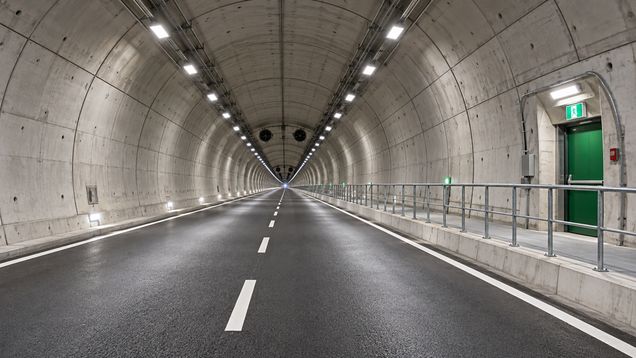

Тоннель строят под землёй, под водой или сквозь массив породы, чтобы связать участки, разделённые рельефом или застройкой. При устройстве тоннеля учитывают геологию, крепление, водоотведение, вентиляцию и организацию движения. Решения зависят от назначения сооружения и условий площадки.
Назначение и способ устройства
Тоннель может служить для автомобильного или железнодорожного движения, прохода пешеходов, прокладки инженерных сетей и отвода воды. У каждого объекта свой внутренний профиль, состав оборудования и требования к доступу. Поэтому планирование начинают с назначения, прогнозируемой нагрузки и связи с существующей инфраструктурой.
Способ строительства выбирают с учётом глубины, грунтов, подземных вод, доступности поверхности и влияния работ на окружающую застройку. Для неглубокого перехода может подойти открытая выемка с последующим устройством перекрытия. При прокладке под плотной городской застройкой рассматривают подземные способы, а для перехода через водную преграду — специальные схемы строительства.
Открытая выемка позволяет возвести коробчатое сооружение с поверхности, затем закрыть его грунтом или восстановить благоустройство. При буровом или горном способе поверхность над трассой не вскрывают на всей длине, однако выполняют строительные выработки и организуют вывоз грунта. Погружные секции используют для отдельных подводных переходов; выбор метода требует сопоставить геологические, транспортные и экологические ограничения.
Для тоннеля заранее определяют трассу и точки соединения с дорогами, станциями, переходами или инженерными сетями. Профиль должен учитывать местность, входы и выходы, повороты, уклоны и расположение технических помещений. Эти решения влияют на движение, дренаж и обслуживание сооружения после открытия.
Обследования и проектирование
До проектирования собирают сведения о рельефе, геологии, грунтовых водах, существующих зданиях и подземных коммуникациях. Для этого используют архивные материалы, инженерные изыскания и обследования участка. Объём данных определяют специалисты: характеристики грунта могут меняться по длине трассы и влиять на выбранный способ строительства.
В городской среде оценивают влияние работ на здания, улицы и сети, а временные ограничения согласуют с владельцами коммуникаций и организаторами движения. Для подводных переходов изучают условия водоёма.
Проект объединяет строительную часть, геотехнические решения, водоотведение, электроснабжение и системы безопасности. Положение каждого оборудования и прохода увязывают с габаритами движения, доступом для ремонта и возможным развитием аварийных сценариев. Расчёты и документацию выполняют профильные инженеры по нормам, действующим для конкретной страны и вида сооружения.
Крепление и облицовка
Во время разработки выработки грунт или порода должны сохранять устойчивость. Временное крепление выбирают по состоянию массива и технологии работ, а постоянную конструкцию рассчитывают на взаимодействие с окружающим грунтом, водой и нагрузками сверху. Состав системы, последовательность монтажа и контроль устойчивости определяет проект.
Облицовка формирует внутреннюю поверхность и защищает конструкцию от воздействия среды. Для неё применяют монолитный или сборный железобетон, сегментные элементы и другие предусмотренные проектом решения. Материал и соединения подбирают по условиям эксплуатации, доступности ремонта и требованиям к долговечности.
Поверхность облицовки должна быть совместима с расположением кабельных трасс, светильников, знаков и инженерных узлов. Выступы, стыки и проёмы не должны создавать препятствий для движения или обслуживания. Архитектурную отделку рассматривают вместе с защитными свойствами и возможностью регулярного осмотра.
Вода, поступающая из грунта или с поверхности, требует продуманного сбора и отвода. Гидроизоляция, дренажные элементы, лотки и насосное оборудование проектируют как согласованную систему, рассчитанную на местный водный режим. Засорение или повреждение отдельных частей может вызвать сырость, протечки и ухудшение состояния отделки, поэтому доступ к узлам предусматривают заранее.
Организация движения внутри
Внутреннее пространство делят в соответствии с видом движения. Автомобильный проезд включает полосы и зоны для технического оборудования, а железнодорожный путь требует размещения рельсовой инфраструктуры и доступа персонала. В пешеходных и коммунальных сооружениях планировка будет иной; универсального поперечного профиля для всех типов нет.
Тоннель должен обеспечивать проектные габариты прохода и размещение ограждений, боковых дорожек и технических ниш. Параметры определяют по действующим нормам и составу транспорта. Между движущимися объектами, конструкцией и оборудованием оставляют предусмотренные проектом расстояния; проходы не уменьшают самовольным размещением кабелей или устройств.
Разметка, дорожные знаки и указатели должны быть заметны при обычном и аварийном освещении. Их размещают так, чтобы водитель или пешеход мог своевременно распознать направление, ограничения и выходы. В зависимости от объекта применяют также табло, светофоры, средства контроля скорости и оповещения.
Пешеходные пути, служебные проходы и зоны для остановки техники отделяют от основных потоков настолько, насколько это предусмотрено проектом. Доступ к эвакуационным выходам и оборудованию не используют для хранения материалов. При изменении режима движения схему проверяют на соответствие установленным правилам эксплуатации.
Вентиляция, освещение и связь
Систему вентиляции выбирают по длине и назначению сооружения, интенсивности движения и условиям наружной среды. В некоторых объектах достаточно естественного воздухообмена, а в других проектируют механическую подачу и удаление воздуха. Для транспортных сооружений расчёт и режим работы системы определяют специалисты, учитывая штатную эксплуатацию и возможные инциденты.
Тоннелем управляют как инженерным комплексом: работу освещения, вентиляции, насосов и связи координируют с мониторингом. Датчики и диспетчерские системы помогают обнаружить неисправность и передать оператору сведения о состоянии оборудования. Конкретный состав автоматики зависит от назначения и уровня оснащения объекта.
Освещение распределяют по проезжей части, проходам, входам и техническим помещениям. При въезде и выезде важно учитывать изменение внешней освещённости, чтобы переход между улицей и закрытым пространством оставался понятным для участников движения. Осветительные приборы размещают с учётом возможности очистки и замены.
В тоннеле системы связи обеспечивают координацию оператора с обслуживающим персоналом и передачу сообщений пользователям. Камеры и другие средства наблюдения помогают контролировать обстановку, но их размещение не заменяет предусмотренных проектом путей выхода, указателей и связи с аварийными службами.
Безопасность и действия при неисправностях
Проектом предусматривают выходы, эвакуационные маршруты, аварийное освещение и средства оповещения в составе, требуемом для конкретного объекта. Их расположение и взаимное соединение определяются строительными и отраслевыми нормами. Точный перечень нельзя переносить с одного объекта на другой без проверки его длины, назначения и местных правил.
Для автомобильных сооружений отдельно рассматривают вентиляцию при задымлении, пожарную защиту, доступ спасательных служб и ограничение движения при опасном событии. Решения должны учитывать особенности эксплуатации и взаимодействие нескольких инженерных систем. Инструкции для персонала и пользователей готовят на основе утверждённого проекта и плана реагирования.
В исправном состоянии должны оставаться проходы, знаки, пожарное оборудование и доступ к техническим помещениям. Персонал обучают действовать в рамках своих обязанностей; обслуживание опасного оборудования поручают квалифицированным специалистам. Оперативные действия при аварии определяются местными процедурами, а не общим описанием устройства сооружения.
Эксплуатация и осмотр
После ввода объекта в работу проверяют облицовку, швы, места протечек, водоотвод и состояние проезжей части. Осматривают также светильники, знаки, кабельные трассы, связь, вентиляционное и насосное оборудование. Периодичность и порядок обследований устанавливают применимые нормы и программа управления сооружением.
При выявлении трещин, деформаций или поступления воды специалисты оценивают причину и возможное влияние на конструкцию. Временное устранение видимых следов не заменяет обследования, если дефект затрагивает несущую часть или дренаж. Результаты осмотров фиксируют, чтобы отслеживать изменения и планировать ремонт.
Тоннель проектируют с учётом будущей эксплуатации: к оборудованию и дренажу должен сохраняться доступ, а ремонтные работы не должны требовать неучтённой перестройки основных конструкций. План обслуживания составляют для конкретного объекта и обновляют после ремонта, замены оборудования или изменения режима движения.
Что проверяют в проекте
- Назначение сооружения и типы пользователей или транспорта.
- Выбранный способ строительства и результаты инженерных изысканий.
- Устойчивость конструкции, устройство облицовки и защиту от воды.
- Поперечный профиль, организацию движения и доступ к инженерным узлам.
- Вентиляцию, освещение, связь, эвакуационные пути и пожарную защиту.
- Порядок технического осмотра, эксплуатации и ремонта.
