Мост Золотые Ворота в Сан-Франциско перекрывает пролив подвесным полотном, которое держат две высокие башни и главные канаты. Схема моста «Золотые Ворота» включает центральный и два боковых пролёта, подвески, рёбра жёсткости, массивные анкеровки и подъездные участки. Вес настила через канаты переходит на башни, а их натяжение удерживают береговые анкеровки.
Общая схема и пролёты
Мост Золотые Ворота состоит из подвесной части и подъездных участков, соединяющих берега с дорожной сетью. Полная длина сооружения от устоя до устоя составляет около 2,7 километра, тогда как собственно подвесная секция вместе с боковыми пролётами — примерно 2 километра.
Главный пролёт длиной 1 280 метров находится между двумя башнями и перекрывает основную часть пролива. По сторонам от него расположены боковые подвесные пролёты длиной примерно 343 метра каждый. Поэтому распространённое число 1 280 метров относится к промежутку между башнями, а не ко всему мосту.
В схеме моста «Золотые Ворота» главный пролёт занимает центр, боковые секции соединяют его с берегами, а подъездные конструкции продолжают дорогу к местной сети. Башни обозначают границы основного пролёта, но нагрузка проходит через несколько связанных элементов.
Башни и передача нагрузки к основанию
Две стальные башни поднимаются примерно на 227 метров над водой и на 152 метра над проезжей частью. На их вершинах установлены седла — крупные опоры, по которым проходят главные канаты. Башни воспринимают вертикальные усилия от подвесной системы и передают их через собственные основания в грунт и скальное основание.
Высота башен нужна прежде всего для геометрии канатов и свободного пространства над водой. Главные кабели провисают между башнями, а дорожное полотно подвешено ниже на вертикальных канатах. Благодаря этому длинное центральное перекрытие не требует ряда промежуточных опор в проливе.
Основания башен работают в сложных условиях залива. Южная опора уходит глубоко ниже уровня воды, а бетонные фундаменты передают нагрузку на устойчивое основание. Башня не является отдельной стойкой: её форма, седло, кабели и подводное основание образуют единый путь передачи усилий.
Главные канаты, подвески и настил
Мост Золотые Ворота держат два главных каната, проходящих через вершины башен и закреплённых на обоих концах в массивных анкеровках. Каждый канат собран из 27 572 оцинкованных стальных проволок, объединённых в пучки и закрытых наружной обмоткой. С учётом обмотки диаметр каната составляет около 92 сантиметров. Проволоку укладывали движущимся челноком; на формирование обоих главных канатов ушло шесть месяцев и девять дней. Такой состав позволяет получить гибкий элемент большой длины и распределить усилия между множеством проволок.
От главных кабелей вниз идут вертикальные подвески, расположенные через равные промежутки — примерно 15 метров — вдоль проезжей части. На них опираются фермы настила — стальные решётчатые конструкции, поддерживающие дорогу и тротуары. Фермы распределяют нагрузку от машин и пешеходов по настилу, после чего усилия переходят к подвескам. Их треугольные ячейки образованы диагональными раскосами; такая геометрия придаёт решётчатой конструкции жёсткость вдоль пролёта.
Путь нагрузки можно проследить по порядку: дорожное полотно и фермы передают вес вертикальным подвескам, те тянут главные канаты, а кабели нагружают башни и береговые анкеровки. Термин «подвесной» описывает именно эту связь: настил держится на канатах, а не на непрерывных опорах снизу.
Анкеровки и подходы к проливу
Концы главных кабелей не заканчиваются на башнях. Они закреплены в бетонных анкерных камерах на берегах, которые сопротивляются тяговому усилию канатов. Башни принимают главным образом вертикальные нагрузки подвесной части, а анкеровки удерживают натянутые кабели от смещения.
Подъезд к мосту «Золотые Ворота» устроен из боковых пролётов, виадуков и участков, связывающих мост с дорогами на обоих берегах. Эти элементы продолжают маршрут за пределами центральной подвесной секции, поэтому общая длина объекта существенно превышает расстояние между башнями. На концах подвесного участка расположены также узлы, удерживающие кабели и связывающие их с подходами.
Переход от виадука к подвешенному настилу требует компенсировать движение и температурные изменения конструкции. Стыки и крепления работают вместе с фермами и кабельной системой. Поэтому инженерная схема охватывает не только эффектную центральную часть, но и соединения с береговой инфраструктурой.
Почему конструкция может двигаться
Длинный мост не делают абсолютно неподвижным: ветер, температура и меняющаяся нагрузка заставляют настил немного смещаться и изгибаться. В официальных характеристиках для середины пролёта указаны расчётные вертикальные и поперечные перемещения. Это предусмотренная работа сооружения, а не сама по себе причина считать его повреждённым.
Подвесные канаты меняют провисание под нагрузкой и при нагреве, а башни также имеют ограниченную упругую подвижность. Фермы настила помогают удерживать форму дорожной части и распределять воздействия вдоль пролёта. При этом условия расчётного перемещения относятся к определённым сочетаниям нагрузки и температуры, а не к повседневной амплитуде при каждом проезде.
Осмотры мостовой системы уделяют внимание главным кабелям, подвескам, соединениям, анкеровкам и основаниям. Внешне эти элементы легко принять за набор декоративных линий, но каждый выполняет конкретную функцию. Регулярная проверка помогает обнаруживать коррозию, ослабление креплений и износ прежде, чем они повлияют на эксплуатацию.
Как читать конструкцию с берега

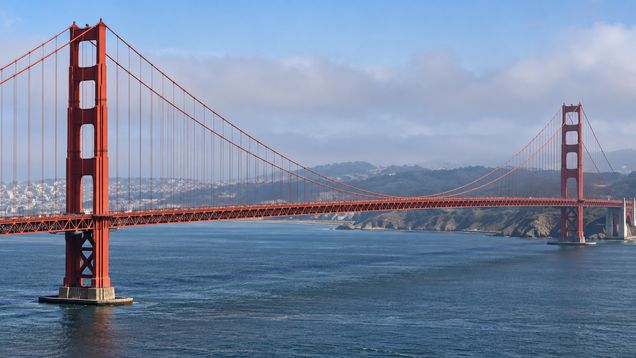

Мост Золотые Ворота удобнее рассматривать от центрального пролёта к берегам. Сначала найдите две башни и провисающие над ними главные канаты, затем проследите вертикальные подвески до настила и стальных ферм. За башнями видны боковые участки, которые продолжают подвесную систему к береговым подходам.
Пролив под мостом «Золотые Ворота» помогает оценить свободное пространство между водой и полотном. При взгляде снизу заметны подвески и фермы, а с берега лучше читается высота башен и плавная линия кабелей. Такой разбор показывает, почему центральный пролёт выглядит лёгким, хотя несёт проезжую часть и тротуары.
На схеме полезно различать три расстояния: всю длину моста с подходами, длину подвесной секции с боковыми пролётами и промежуток между башнями. Эти размеры описывают разные части сооружения. Сравнение плана с видом с берега помогает соотнести цифры с реальными элементами конструкции.
