Ветряная мельница превращает силу ветра в движение рабочих механизмов — например, жерновов для помола зерна. В конструкции ветряной мельницы опора, поворотная часть, крылья и зубчатая передача образуют связанную систему. Её форма зависит от способа разворота к ветру, местных материалов и выполняемой работы.
Назначение и основные типы
Ветряная мельница использует энергию ветра для вращения оборудования внутри здания. Исторически такие сооружения мололи зерно, поднимали воду или приводили в действие другие механизмы. Их архитектура складывалась вокруг задачи: поймать ветер, передать движение вниз и разместить рабочие узлы так, чтобы к ним можно было подойти для регулировки и ремонта.
Конструкция с неподвижной башней и поворотной верхней частью отличается от схемы, где разворачивают всё здание. В башенной мельнице основание обычно остаётся на месте, а верхний колпак с крыльями поворачивается навстречу ветру. У столбовой конструкции корпус с механизмом разворачивается целиком вокруг опорного столба. Каждый тип имеет собственную опорную схему и по-разному распределяет массу.
Деревянная каркасная мельница, известная как смок, часто опирается на кирпичное или каменное основание и имеет многогранный корпус. Внешняя обшивка защищает каркас от погоды, а небольшой верхний колпак несёт крылья и часть механизма. Это решение занимает промежуточное положение между полностью деревянным поворотным корпусом и тяжёлой каменной башней. Внешний силуэт сам по себе не всегда позволяет определить внутреннюю схему без осмотра конструкции.
Место, башня и поворотный верх
Положение ветряной мельницы выбирали с учётом открытых направлений ветра и местных препятствий. Деревья, холмы и соседние постройки способны менять поток воздуха у крыльев, поэтому объект нередко ставили на открытом участке или возвышении. При этом учитывали доступ к сырью, дорогам и месту хранения готовой муки. Решение о высоте и форме башни зависело также от строительных материалов и требуемой внутренней вместимости.

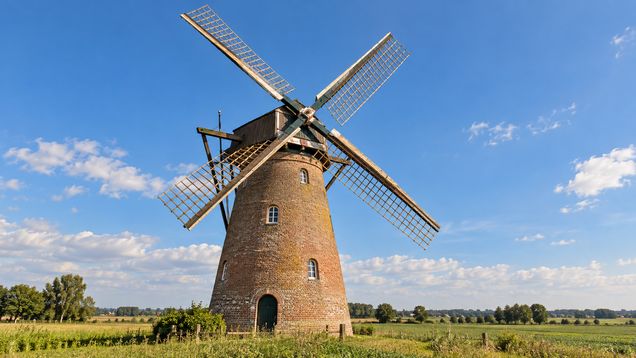

В башенной конструкции нижняя часть служит опорой для этажей, оборудования и запасов. Каменная или кирпичная оболочка может сужаться кверху, уменьшая массу верхней части и поддерживая поворотный колпак на кольцевой опоре. Колпак должен вращаться, но сохранять устойчивость под нагрузкой от крыльев и ветра. Поэтому его опорное кольцо и направляющие являются частью несущей системы, а не только декоративной деталью.
Разворот крыльев к ветру выполнялся вручную или с помощью небольшого хвостового устройства. Фантаил — это группа малых лопастей, которая помогает автоматически поворачивать верхнюю часть вслед за изменением направления ветра. У ранних конструкций мельник мог разворачивать колпак при помощи цепей или рычагов. Решение о повороте влияет на способ обслуживания и требует свободного пространства вокруг выступающих частей.
Крылья и передача движения
Крылья воспринимают поток воздуха и вращают горизонтальный вал, проходящий через верхнюю часть здания. Их форму меняли в разных конструкциях: применяли полотнища или регулируемые створки, позволяющие изменять площадь, на которую действует ветер. Тормозной механизм останавливал вращение при обслуживании или неблагоприятной погоде. Сами крылья и их крепления испытывают переменные нагрузки, поэтому осматривать их должен специалист, знакомый с конкретным сооружением.
В старой ветряной мельнице внутренние этажи часто имели разные функции. Верхний уровень мог обеспечивать доступ к валу, ниже располагались крупные зубчатые колёса, а на одном из этажей — жернова и оборудование для подготовки зерна. Нижние помещения использовали для хранения мешков, муки или инвентаря. Такая вертикальная организация сокращала занимаемую площадь, но связывала этажи лестницами, люками и подъёмными устройствами.
Ветряная мельница передаёт вращение от крыльев через систему зубчатых колёс на вертикальный вал. В типовой схеме верхнее колесо зацеплялось с меньшим, которое приводило в движение вал внутри башни; дальше другое колесо направляло вращение к рабочему механизму. Передаточные узлы меняли направление и скорость движения. Точные детали различаются между мельницами, поэтому при описании памятника нельзя автоматически переносить схему одного сооружения на другое.
Жернова состоят из неподвижного нижнего камня и вращающегося верхнего. Зерно поступает к месту помола через бункер и дозирующий лоток, а после измельчения мука выходит по краю камней и направляется в сборную ёмкость. Расстояние между камнями влияет на помол и требует настройки. Наряду с жерновами вал мог приводить подъёмник мешков или другое хозяйственное оборудование, поэтому его нагрузка распределялась между несколькими механизмами.
Внутреннее пространство и защита
Планировка зависела от порядка работы: где принимали зерно, как поднимали мешки и куда передавали муку после помола. Лестницы и люки связывали уровни, но одновременно отделяли зоны хранения от движущихся колёс. Для обслуживания оставляли подход к основным узлам и место для снятия деталей. В тесном корпусе эта логика особенно заметна по расположению проёмов и площадок вокруг оборудования.
Каркас, перекрытия и наружная оболочка должны воспринимать собственный вес и рабочие нагрузки, а также защищать механизм от дождя и сырости. В деревянных сооружениях важны состояние соединений и обшивки, в каменных и кирпичных — кладка, раскрытие трещин и водоотведение. Кровля и поворотный верх требуют регулярного осмотра, поскольку течь или перекос могут повредить не только оболочку, но и внутренние узлы.
Сохранение и использование
При обследовании старой постройки сначала фиксируют состояние башни, фундамента, лестниц, крыльев и подвижной части. Если сооружение планируют показывать посетителям, отдельно оценивают ограждения, освещение и безопасную вместимость помещений. Действующий механизм представляет дополнительную опасность: движение шестерён и валов должно быть отделено от маршрута гостей, а запуск допускается только по установленному режиму с ответственным оператором.
Управление ветряной мельницей как музеем требует согласовать экскурсионный путь с местом работы персонала и состоянием исторических деталей. Не каждый этаж подходит для массового доступа, особенно если лестница крутая, а проходы узкие. Информационные стенды и демонстрационные элементы размещают так, чтобы они не закрывали механизм и не мешали эвакуации. Для действующей мельницы экскурсии проводят с учётом расписания и технических ограничений.
Ветряная мельница сохраняется лучше, когда осмотр охватывает и корпус, и механизм. Проверяют крепления крыльев, состояние тормоза, зубчатых передач, опорного кольца, деревянных балок и мест, где влага может задерживаться. Изменения фиксируют, а ремонт планируют с профильными реставраторами и инженерами; замена деталей без обследования способна нарушить баланс всей системы.
