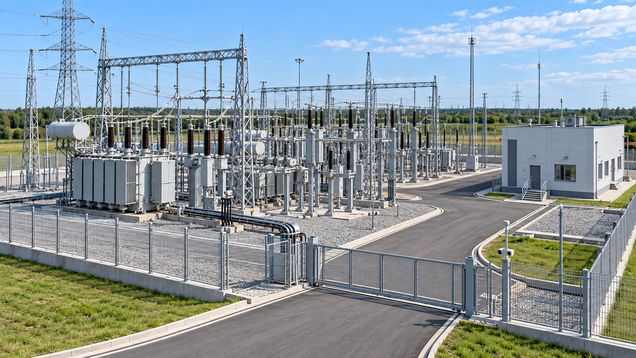

Электроподстанция преобразует или распределяет электроэнергию между участками сети. Проект электроподстанции связывает электрическое оборудование с кабельными трассами, подъездами, зданиями управления и инженерной инфраструктурой. Планировка учитывает особенности территории, обслуживание установок и безопасный доступ уполномоченного персонала.
Назначение и состав объекта
Электроподстанция принимает энергию из сети и меняет параметры или схему ее передачи для последующего распределения. Состав установок зависит от функции объекта, класса напряжения, числа присоединений и конфигурации энергосистемы. На территории могут находиться трансформаторы, распределительные устройства, аппараты защиты и управления, кабельные сооружения и вспомогательные системы. Конкретную комплектацию задает проект электрической части.
Площадка может быть открытой или включать здания для размещения оборудования и персонала. Выбор архитектурного типа зависит от условий среды, доступной площади, технических требований и принятых решений по защите оборудования. Вспомогательный корпус может содержать помещения управления, связи, релейной защиты и бытовые зоны. Их состав и взаимное расположение определяют инженерные специалисты совместно с архитекторами и конструкторами.
При разработке проекта электроподстанции изучают рельеф, грунты, водоотведение, подъездные пути и доступность точки подключения к сети. На генеральном плане увязывают площадки оборудования, здания, кабельные коридоры, ограждения и маршруты обслуживания. Проверяют возможность доставки крупного оборудования и подъезда техники для монтажа или ремонта. Площадь и планировочные решения устанавливают по техническому заданию и действующим нормам.
Размещение оборудования и кабельные связи
Электроподстанцию рассматривают как часть энергосистемы, а не как изолированную площадку. При компоновке оборудования проверяют связи между входящими и отходящими линиями, распределительными устройствами, трансформаторными площадками и зданиями управления. Кабельные трассы и каналы координируют с фундаментами, проездами, дренажом и другими инженерными сетями. Рабочая документация должна сохранять доступ к узлам осмотра и технического обслуживания.
Электроподстанция может включать силовые трансформаторы и распределительные устройства; их положение определяется электрической схемой и условиями площадки. В проекте предусматривают места установки, конструктивные основания, соединения и подходы для специализированного транспорта. Вспомогательные помещения и оборудование управления размещают так, чтобы их можно было обслуживать, не создавая помех работам на соседних участках. Конкретные расстояния, защитные решения и параметры фундаментов рассчитываются инженерами по исходным данным и применимым стандартам.
Кабельные линии связывают оборудование между собой и с внешней сетью. Для них предусматривают подходящие способы прокладки, защиту от внешних воздействий и возможность последующей проверки состояния. Трассы согласуют с границами рабочих зон и маршрутами машин, а места входа в здания фиксируют на чертежах. Схемы уточняют по мере координации электрического, архитектурного и конструктивного разделов.
Территория, доступ и инженерная инфраструктура
Ограждение и организация входов ограничивают доступ в зоны с электрическим оборудованием. В проекте предусматривают контролируемые въезды, проходы для персонала, предупреждающие обозначения и возможность безопасного приближения ремонтной техники. Внутри площадки разделяют маршруты работников и транспорта, оставляя свободными подходы к зданиям и обслуживаемым установкам. Детали ограждения, ворот и защитных зон определяются инженерным проектом и нормами.
Подъездные дороги и площадки проектируют с учетом массы и габаритов оборудования, которое нужно доставлять или заменять. Маршрут проверяют от ворот до места монтажа, включая повороты, покрытия и возможность работы подъемной техники. Одновременно предусматривают доступ для аварийных служб и не перекрывают пути эвакуации. Планировка должна оставаться пригодной для планового обслуживания в течение эксплуатации объекта.
Состав инженерных систем зависит от типа объекта и расположения оборудования. На участке могут потребоваться освещение, связь, водоотведение, системы обнаружения и пожарной защиты, отопление или вентиляция зданий. Их размещение согласуют с кабельными сооружениями, фундаментами и технологической схемой, сохраняя возможность проверки и ремонта. Условия подключения и параметры сетей рассчитываются профильными специалистами.
Безопасность и внешние воздействия
Планировка объекта должна учитывать электрические риски, условия работы персонала и требования к ограничению доступа. Доступ и рабочее пространство вокруг оборудования определяются проектными расчетами, а доступ в соответствующие зоны предназначается для подготовленных работников. Архитектурные решения помогают разделить служебные помещения, открытые установки и маршруты техники. Окончательные меры защиты задают квалифицированные специалисты по нормам, применимым к конкретной стране и объекту.
На стадии проектирования оценивают влияние климатических условий, грунтовых вод, осадков и возможного подтопления. Водоотведение согласуют с рельефом и покрытиями, чтобы вода не мешала подходам и обслуживанию оборудования. Уровень шума, освещение и визуальное воздействие рассматривают с учетом близлежащей застройки и окружающей территории. Если объект реконструируется, анализируют существующие сети и состояние конструкций до изменения компоновки.
Электроподстанция при реконструкции может требовать поэтапной замены установок, кабельных связей или вспомогательных помещений. Работы планируют так, чтобы временные маршруты и ограждения были увязаны с действующей частью площадки. Проектировщики фиксируют последовательность монтажа, доступ к узлам и ограничения на время выполнения работ. Изменения в документации согласуют с владельцем сети и профильными участниками проекта.
Документация и эксплуатация
После завершения строительства исполнительные схемы уточняют по фактическому размещению оборудования, кабельных трасс, зданий и проездов. В комплекте документов сохраняют сведения о назначении зон, подключениях, технических помещениях и предусмотренном доступе для обслуживания. При замене установок или изменении кабельной схемы планы пересматривают и согласуют в установленном порядке. Точность документации важна для эксплуатации, ремонта и будущей модернизации.
Управление электроподстанцией после ввода объекта требует актуальных схем и регламентированного доступа к оборудованию. Владелец и оператор поддерживают порядок осмотров и обслуживания согласно применимым правилам и проектным документам. При изменении внешней сети или расширении территории оценивают, как новое решение влияет на существующие подъезды, кабельные коридоры и безопасные рабочие зоны. Это сохраняет связь между исходным проектом и фактическим состоянием объекта.
