Контрфорс — выступающая опора у стены, которая помогает передать боковое усилие к основанию и сохранить устойчивость конструкции. При проектировании контрфорса учитывают направление распора, связь с кладкой, состояние грунта, нагрузку от крыши или свода и существующие опоры. Решение принимают после инженерной проверки.
Зачем стене выступающая опора

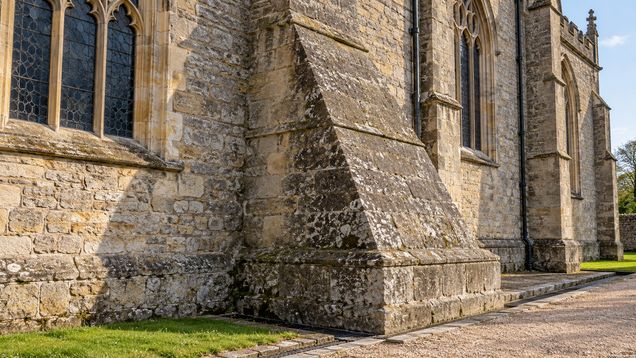

Контрфорс — массивная или расчётная выступающая часть, связанная со стеной и помогающая ей воспринимать боковые усилия. Он может служить опорой для наружной стены, участка под сводом или другой конструкции, передающей нагрузку не только вниз. Его форма и положение зависят от того, откуда приходит усилие и как оно должно передаваться дальше.
Функция контрфорса состоит в том, чтобы принять часть горизонтального воздействия и передать его через собственное основание на грунт или несущую конструкцию здания. Такой элемент может противодействовать распору от свода или крыши, укреплять недостаточно устойчивую стену либо поддерживать её при заданной схеме работы. Нельзя определить его необходимость только по внешнему виду трещины или наклону стены.
Расчётная схема включает саму стену, выступающую опору, место их соединения и фундамент. Если один из этих элементов перемещается или теряет прочность, нагрузка перераспределяется и может усилить деформацию. Поэтому перед проектированием проверяют фактическое состояние кладки, основание, прилегающие конструкции и направление действующих усилий.
Форма и расположение
Опора может продолжать стену наружу прямым выступом, расширяться к основанию или иметь наклонный профиль. В зданиях со сводами встречаются вынесенные наружу арки, которые передают усилие на отдельную опору, не занимая всё пространство внутри. Такая схема требует расчёта каждого участка и не является универсальной заменой более простой стеновой опоры.
Количество и шаг выступов выбирают с учётом длины стены, высоты, проёмов и состояния кладки. При слишком редком расположении между опорами могут оставаться неустойчивые участки; при чрезмерном усилении меняются вид фасада и нагрузка на основание. Размеры, профиль и места соединения определяются расчётами для конкретной стены и не выводятся из типовой картинки.
Проёмы, углы и пересечения стен влияют на размещение укрепляющих элементов. Окна и двери могут прерывать стену, поэтому усилия обходят проём по предусмотренной проектом схеме. При реконструкции важно учитывать пристройки, заменённые перемычки, прежние ремонты и скрытые каналы, которые меняют фактическую работу конструкции.
Материал, связь с кладкой и основание
Контрфорс может быть выполнен из кирпича, камня, бетона или элементов металлической системы. Материал выбирают с учётом прочности, совместимости со стеной, наружной среды и возможности соединения. В исторической кладке особенно важно, чтобы новая опора не отличалась резко по деформациям и не повреждала исходный материал при изменении температуры или влажности.
В контрфорсе нагрузка должна пройти через опорную часть к основанию без потери устойчивости и чрезмерного смещения. Место соединения со стеной проверяют отдельно: недостаточная связь может позволить двум конструкциям разойтись. Проектировщик определяет тип сопряжения, материал креплений и необходимость армирования, исходя из обследования и расчётной модели.
Основание проектируют так, чтобы новая опора не оседала независимо от стены и не тянула её наружу. Это особенно важно при укреплении старой кладки на слабом или неоднородном грунте. До строительства изучают состояние фундамента, уровень влаги, возможное вымывание грунта и соседние подземные коммуникации.
Вода может попадать в верхние швы, задерживаться на выступающих уступах и проникать в соединение со стеной. Для наружного элемента предусматривают отвод осадков, защищённые стыки и совместимые материалы ремонта. Если кладка намокает и разрушается при замерзании, сначала устраняют источник воды, а не закрывают повреждённый участок новой облицовкой.
Диагностика и проектирование усиления
При осмотре фиксируют направление трещин, смещение стены, состояние швов, связь с перекрытиями и следы прежних вмешательств. Изменения фотографируют и сопоставляют во времени, если есть такая возможность. По одному визуальному признаку нельзя установить причину деформации: её выясняют обследованием и инженерным анализом.
Решение с контрфорсом принимают после сравнения с другими вариантами стабилизации и проверки влияния на здание. Новая массивная опора меняет нагрузку на грунт, закрывает часть фасада и может мешать проходу или водоотводу. В исторических сооружениях дополнительно учитывают сохранность материала и архитектурный облик.
Если стене грозит дальнейшее движение, временное закрепление и последовательность работ назначают специалисты по результатам оценки риска. Нельзя самостоятельно подкапывать основание, удалять повреждённые части или нагружать стену новой конструкцией. Схема усиления должна учитывать временную устойчивость на каждом этапе строительства.
Монтаж и дальнейшее наблюдение
Работы начинают с подготовки основания и организации безопасной зоны, затем выполняют новую опору и сопрягают её со стеной по рабочим чертежам. Очерёдность, временные крепления и состав материалов определяются проектом. До закрытия узлов проверяют соединения, геометрию, качество кладки или бетонирования и защиту от осадков.
После завершения усиления фиксируют исходное положение стены и контрольные участки, за которыми наблюдают. Если трещины продолжают раскрываться, появляются новые смещения или изменяется водный режим, результаты передают ответственному инженеру для оценки. Наблюдение и техническое обслуживание не заменяют расчёт, но помогают заметить изменения после ремонта.
Контрфорс при приёмке проверяют вместе со стеной и основанием: оценивают связь, опирание, отсутствие нежелательных зазоров и защиту верхних стыков от воды. Документы должны отражать скрытые соединения и применённые материалы. В дальнейшем осматривают кладку, водоотвод и место примыкания, особенно после осадки грунта, протечки или работ рядом с фундаментом.
