Чугунная труба — общее название изделий из литого железоуглеродистого сплава для разных сетей. Для канализации используют безнапорные системы из серого чугуна, а для водопровода и магистралей — специальные трубы из высокопрочного чугуна. При выборе чугунной трубы сверяют назначение, рабочие параметры, соединения, внутреннее покрытие и условия прокладки.
Два класса материала и разные системы
Чугунная труба для внутренней канализации обычно относится к системам отвода стоков, вентиляции стояков или дождевой воды. Например, ASTM A888 описывает безраструбные изделия из серого чугуна для санитарного и ливневого дренажа, сточных и вентиляционных трубопроводов. Такой стандарт нельзя автоматически переносить на водопроводные линии: назначение и допустимое давление задаются конкретной серией изделия.
Трубы из высокопрочного чугуна применяют в водопроводных и канализационных сетях, если изделие рассчитано на соответствующие давление, грунтовую нагрузку и способ монтажа. Например, спецификация AWWA C151 охватывает центробежнолитые трубы из высокопрочного чугуна для питьевой, сырой, сточной и оборотной воды с определёнными типами стыков. Это отдельная система со своими классами, соединениями, фасонными деталями и защитой.
Для выбора чугунной трубы сначала определите функцию участка: внутренний водоотвод, наружная самотечная канализация, напорная магистраль или технологическая линия. Обозначение материала само по себе не подтверждает пригодность к давлению, температуре, химической среде или нагрузке транспорта. Сверяйте назначение с паспортом и стандартом, указанным производителем.
Как свойства чугуна влияют на выбор
Серый чугун содержит графитовые включения пластинчатой формы, а в высокопрочном чугуне графит имеет преимущественно шаровидную форму. Различие структуры связано с разными механическими характеристиками, поэтому эти материалы не следует считать взаимозаменяемыми. В технической документации ориентируйтесь на обозначение материала и испытанные показатели готовой трубы, а не на общее слово «чугун».
Литое изделие жёсткое и массивное, хорошо сохраняет заданную геометрию, но требует бережной транспортировки. Удар о край траншеи, падение или точечная нагрузка могут повредить трубу либо кромку раструба. Осматривайте торцы и корпус до монтажа; детали с трещинами, сколами или деформацией уплотнительной зоны не устанавливают.
Чугунные системы применяют там, где важны прочность, стойкость к огню и акустический комфорт, однако эти свойства зависят от конкретной конструкции и монтажа. Тяжёлые стенки и крепления могут снижать слышимость потока в здании, но не заменяют расчёт опор и шумоизоляцию узлов. Проверяйте также допустимую температуру: ограничения у канализационных труб разных производителей отличаются.
Назначение, давление и внешняя нагрузка
Для безнапорного водоотвода учитывают расход, уклон, заполнение линии и отметки подключений. Уклон не следует подбирать «на глаз»: он влияет на самоочищение и работу сети, а чрезмерное увеличение уклона не исправляет ошибки трассировки. Диаметр, количество поворотов и пропускную способность проверяют по проекту целиком.
Для напорной магистрали чугунная труба должна иметь заявленный класс давления и подходящие фасонные детали. Проектировщик учитывает статическое и рабочее давление, гидроудар, глубину заложения, транспортную нагрузку, грунт и условия опирания. Нельзя использовать канализационную трубу без допуска к давлению как замену водопроводному изделию сходного диаметра.
Подземную линию рассчитывают вместе с конструкцией траншеи и способом уплотнения грунта. Материал основания, ширину траншеи, толщину защитного слоя и порядок обратной засыпки назначают с учётом диаметра и нагрузки сверху. Если трасса проходит под дорогой, рядом с фундаментом или в слабом грунте, проверьте расчёт и допустимую глубину у проектировщика.
Внутреннее покрытие и защита от коррозии
Состав транспортируемой жидкости учитывают при выборе чугунной трубы, её внутреннего покрытия и уплотнителей. Стандартная цементно-песчаная облицовка применяется в ряде систем из высокопрочного чугуна, но для агрессивных стоков или особой воды могут потребоваться другие покрытия. Сверяйте химическую совместимость с таблицами производителя и фактическими параметрами среды.
Наружная поверхность также нуждается в защите, соответствующей условиям эксплуатации. Для подземного участка важны влажность, состав грунта, блуждающие токи и состояние защитного слоя; в коррозионно-активной среде проект может предусматривать дополнительную оболочку или покрытие. Не выбирайте способ защиты только по цвету заводского слоя и не наносите ремонтный состав без инструкции изготовителя.
Внутри здания учитывают конденсат, влажные зоны и возможное воздействие бытовой химии. Совместимость прокладки проверяют отдельно от материала трубы: агрессивные вещества или повышенная температура могут быстрее повредить уплотнение. Для производственных сливов укажите химикат, концентрацию и рабочую температуру до заказа компонентов.
Размеры, раструб и совместимость
Номинальный размер не всегда равен наружному диаметру, а одинаковая маркировка разных систем не гарантирует совпадение посадки. При замене участка измерьте фактический наружный размер, проверьте толщину стенки и форму соединения. Размеры трубы, фитингов, манжет и хомутов сопоставляйте по каталогу одной системы или по подтверждённой таблице совместимости.
Раструбные изделия соединяют с помощью предусмотренной прокладки, безраструбные — специальной эластомерной муфтой. Для некоторых систем без раструба применяют муфту с нержавеющим экраном и хомутами, которые стягивают соединение по инструкции изготовителя. Затяжка, положение уплотнения и нужный тип муфты зависят от стандарта, диаметра и требуемой нагрузки стыка.
При соединении чугуна с пластиком, сталью, бетоном или арматурой колодца используют переходную деталь с совместимыми размерами и уплотнением. Случайная манжета, раствор или монтажная пена не обеспечивают расчётную герметичность. Для напорной сети дополнительно проверяют, воспринимает ли узел осевое усилие и предусмотрено ли закрепление стыка.
Монтаж и контроль линии
До укладки подготовьте опоры и основание, исключите контакт трубы с острыми камнями и строительным мусором. Поднимайте тяжёлые секции подходящей техникой и стропами, не перекатывайте их по грунту и не ударяйте раструбами. Сохраняйте заводское покрытие и торцевую защиту до момента сборки.

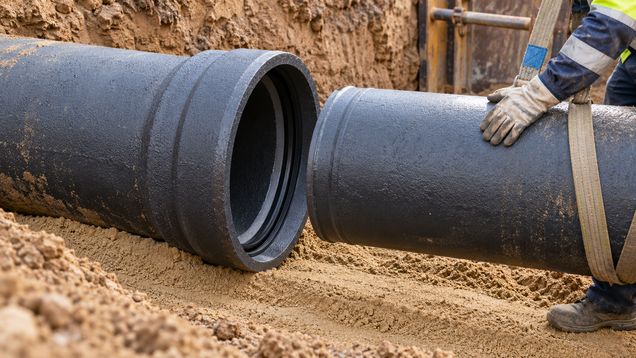

Перед стыковкой очистите конец трубы, раструб или муфту и уплотнитель. Установите прокладку в предусмотренное положение, применяйте только разрешённую смазку и соединяйте детали соосно, не повреждая край. Для напорных систем соблюдайте монтажную схему закрепления и ограничения по отклонению стыка.
Чугунная труба после монтажа должна лежать на сплошном проектном основании, а нагрузка от засыпки распределяться без смещения линии. Проверяйте отметки, уклон, стыки и опоры по мере сборки, пока узлы доступны для осмотра. Испытание на герметичность или давление выполняют по проекту и требованиям стандарта именно для данной системы.
Что проверить перед закупкой
Перед закупкой чугунной трубы сверьте тип чугуна, стандарт, рабочую среду, давление, температурный диапазон, размеры и класс изделия. Уточните комплектность: отводы, тройники, ревизии, соединительные муфты, прокладки, крепления и переходы должны подходить к выбранной серии. Для подземной сети проверьте также требования к покрытию, траншее и обратной засыпке.
Попросите паспорт партии, маркировку, сведения об испытаниях и инструкцию монтажа. Если изделие предназначено для напорной работы, проверьте допустимое давление не только трубы, но и каждого фитинга, соединения и арматуры. При замене существующего участка подтвердите геометрию старого соединения и наличие подходящих переходников до доставки материала.
При сравнении предложений оценивайте всю систему, включая подъём и крепление тяжёлых секций, защитные покрытия и доступность штатных деталей. Сверьте условия перевозки и разгрузки, чтобы не получить сколы до начала монтажа. Если проектные параметры неизвестны, сначала уточните их у проектировщика, а затем подбирайте изделие по каталогу производителя.
