Сшитый полиэтилен — полиэтилен с дополнительными связями между молекулярными цепями; из него делают гибкие трубы для водоснабжения и отопления. При выборе сшитого полиэтилена для системы проверяют назначение конкретной трубы, её температурно-давленческий класс, размеры и допуск к соединительным фитингам.
Что меняет сшивание полимера
Сшитый полиэтилен получают из полиэтилена, цепи которого соединены дополнительными химическими связями в трёхмерную структуру. Изменение молекулярного строения улучшает стойкость материала к длительному воздействию температуры и механической нагрузке по сравнению с исходным полиэтиленом. Конкретные характеристики зависят от марки сырья, метода производства и требований стандарта на трубу.
Такой материал сохраняет гибкость, поэтому отрезки можно прокладывать с плавными поворотами и уменьшать число угловых соединений. Упругость не означает, что трубу можно изгибать без ограничений: радиус, способ размотки и допустимость выправления залома задаёт производитель. Повреждение, складка или чрезмерное растяжение могут нарушить стенку, даже если снаружи дефект небольшой.
Выпускают однослойные трубы, изделия с защитной оболочкой и модели с кислородным барьером. Труба с алюминиевой прослойкой относится к композитным системам, а не к однослойному PE-X.
Обозначения PE-Xa, PE-Xb и PE-Xc
Буква после PE-X указывает на метод сшивания. Для PE-Xa применяют пероксидный способ, для PE-Xb — силановый, для PE-Xc — обработку электронным пучком. Каждый процесс создаёт связи между цепями полимера, но сами буквенные обозначения не являются шкалой качества или классом давления.
Трубы, изготовленные разными методами, должны соответствовать требованиям применимого стандарта и иметь заявленные для конкретного изделия параметры. У отдельных марок могут различаться гибкость, восстановление формы после изгиба, доступные фитинги и монтажные ограничения. Поэтому способ производства учитывают вместе с назначением и техническим паспортом, а не используют как единственный критерий покупки.
Применение и кислородный барьер
Для сшитого полиэтилена область применения указывают отдельно: бытовая горячая и холодная вода, отопительный контур, тёплый пол или водопроводный ввод требуют проверки конкретного допуска. Питьевая система должна иметь подтверждение пригодности для контакта с водой. Трубу для отопления не выбирают только по тому, что её диаметр совпал с подключением радиатора.
В закрытом контуре отопления кислород, проникающий через стенку полимерной трубы, может способствовать коррозии металлических частей системы. Если в контуре есть чувствительные стальные или чугунные компоненты, проект может требовать изделие с кислородным барьером, соответствующее заданным нормам диффузии. Барьер бывает отдельным наружным слоем или частью конструкции; наличие и совместимость проверяют по паспорту.
Серия для водоснабжения, отопления и охлаждения может иметь разные рабочие температуры, давление и ограничения прокладки. Уточните, допустима ли скрытая укладка, применение в стяжке, воздействие солнечного света и контакт с конкретным теплоносителем. Отсутствие металлической коррозии у самой полимерной трубы не отменяет требований к фитингам и остальным деталям системы.
Размеры, температура и давление
Сшитый полиэтилен выпускается в разных наружных диаметрах и толщинах стенки. Для подбора учитывают внутренний проход, длину трассы, расход воды и потери давления; одинаковая маркировка наружного диаметра не гарантирует одинакового внутреннего сечения у разных размерных серий. Диаметр ветви выбирают расчётом и сверяют с проектом.
Рабочие давление и температура связаны: допустимая нагрузка может снижаться при повышении температуры и зависеть от срока эксплуатации. Сравнивайте маркировку с графиком или таблицей изготовителя для нужного режима. Не переносите цифры с трубы того же размера, но другой серии, материала, стенки или стандарта.
Учитывайте минимальный радиус поворота, длину бухты, способ подачи к месту монтажа и доступность опор. Если трасса проходит через перекрытия или рядом с острыми кромками, предусмотрите защитную гильзу либо оболочку, предусмотренную системой. Теплоизоляцию выбирают для снижения теплопотерь или защиты холодной линии от конденсата, если этого требуют условия эксплуатации.
Совместимость с фитингами

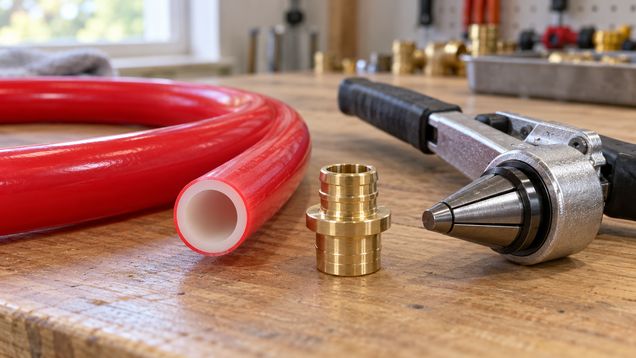

Свойства сшитого полиэтилена — лишь часть выбора: соединение должно подходить к диаметру и конструкции стенки. В системах применяют расширительные соединения, обжимные кольца, пресс-фитинги и другие варианты, но для каждого предусмотрены свои фитинг, гильза, инструмент и последовательность сборки. Совпадение номинального диаметра не подтверждает совместимость деталей разных систем.
Перед покупкой проверьте, каким инструментом формируют соединение и какие элементы входят в комплект. Уточните, нужно ли калибровать конец трубы, устанавливать втулку или кольцо, использовать пресс-губки определённого профиля. Несовместимая насадка может деформировать край или не обеспечить требуемый обжим; утечку не всегда видно сразу при сборке.
Не смешивайте элементы разных производителей, если они не указали совместимость и условия такого применения. Это особенно важно для скрытых соединений, которые после укладки становятся недоступны. Переход на металлическую арматуру выполняют штатным резьбовым фитингом с уплотнением по его инструкции, а не прямым нагревом полимера.
Размещение и температурное движение
Сшитый полиэтилен изменяет длину при изменении температуры и может расширяться сильнее, чем металл. Поэтому трассу закрепляют по схеме изготовителя: опоры удерживают направление, но не должны зажимать трубу так, чтобы блокировать предусмотренное движение. На поворотах оставляют компенсационное пространство, если оно требуется системой.
В бухте трубу разматывают без перекручивания и резких перегибов. Сильный залом не выправляют нагревом или ударами без прямого разрешения производителя; повреждённый участок заменяют или восстанавливают только штатным методом. Не укладывайте изделие в места с постоянным ультрафиолетом или чрезмерным нагревом, если паспорт не допускает такой режим.
При устройстве тёплого пола соблюдают шаг укладки, радиус поворота, крепление к основанию и расположение соединений по проекту. Перед заливкой стяжки контур проверяют и фиксируют в положении, которое не даст ему всплыть или сместиться. Для распределительных линий оставляют доступ к коллектору, запорной арматуре и тем узлам, которым нужен осмотр.
Подготовка трубы и установка соединения
Перед отрезанием осмотрите стенку и проверьте маркировку. Режьте трубу перпендикулярно специальными ножницами или резаком, который рекомендован для этой системы. Скошенный или смятый торец может помешать уплотнению и правильной посадке фитинга.
Подготовьте край калибратором, фаскоснимателем или расширителем в соответствии с видом соединения. Инструмент должен соответствовать размеру трубы и не оставлять стружку внутри канала. Надвиньте фитинг до контрольной метки или упора, затем выполните прессование, расширение либо затяжку именно тем способом, который указан в инструкции.
Перед закрытием соединения проверьте глубину посадки, положение кольца, состояние уплотнения и завершение рабочего цикла инструмента. Не используйте ударный режим и не добавляйте смазку или герметик, если этого нет в руководстве. Каждый фитинг после сборки осматривают до того, как он окажется за стеной или под полом.
Испытание и обслуживание
После монтажа систему испытывают по процедуре изготовителя и проекту. Испытательное давление, длительность и допустимые изменения зависят от системы и применимых требований; их нельзя заменять значениями для другой трубы. До закрытия штробы, короба или стяжки сохраняют возможность осмотреть все соединения.
Если при проверке обнаружены капли, падение давления или смещение трубы, сбросьте давление и установите причину. Частые причины — неполная посадка, повреждённое уплотнение, неверная насадка или неподходящий фитинг. Подтягивание узла под давлением или нанесение герметика снаружи не исправляет неправильно собранное соединение.
Во время эксплуатации периодически проверяют доступные фитинги, крепления и места возможного механического контакта. Трещины, следы перегрева, заломы или протечки требуют устранения причины и замены повреждённого участка по правилам системы. Не скрывайте дефект за изоляцией до оценки и ремонта.
Проверка маркировки перед выбором
Перед закупкой сопоставьте маркировку изделия с назначением контура, диаметром, стенкой, температурой и давлением. Отдельно проверьте наличие питьевого допуска или кислородного барьера, если проект этого требует. Потребуйте технические документы на конкретную серию и убедитесь, что выбранный фитинг относится к совместимой системе.
Паспорт сшитого полиэтилена должен совпадать с маркировкой на бухте и содержать условия монтажа и эксплуатации. Уточните способ соединения, инструменты, минимальный радиус изгиба, требования к защите от света и правила испытания. Если данные поставщика расходятся с проектом, не заменяйте трубу без согласования с проектировщиком.
До монтажа проверьте на образце, что фитинг и инструмент подходят к выбранной трубе и соединение собирается по инструкции.
