Талреп соединяет две точки через резьбовой корпус: вращение корпуса меняет расстояние между концами и позволяет натянуть трос или тягу. При выборе талрепа учитывают тип наконечников, размер резьбы, рабочий диапазон длины и допустимую нагрузку; корпус и присоединённые детали должны соответствовать направлению усилия и условиям установки.
Устройство и принцип регулировки

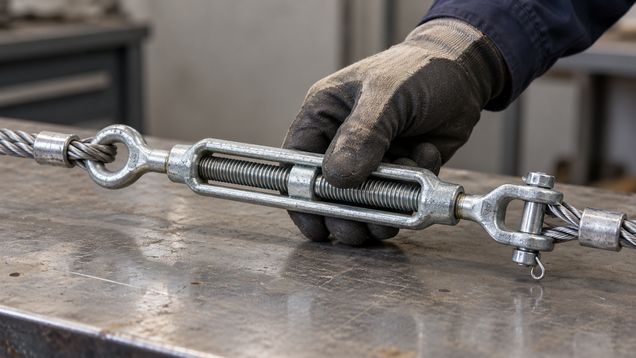

Талреп — резьбовой натяжитель, который устанавливают между двумя соединяемыми точками. У типовой модели есть корпус с внутренней резьбой и два вкручиваемых наконечника. Часто на концах используются правая и левая резьбы: при вращении корпуса оба стержня одновременно входят в него или выходят, меняя общую длину узла.
Увеличение или уменьшение длины позволяет выбрать слабину и постепенно натянуть трос, тягу или растяжку. Корпус не заменяет крепёжные проушины, анкеры, скобы и другие элементы на концах линии. Нагрузка передаётся через весь узел, поэтому прочность проверяют для каждого элемента и точки крепления, а не только по размеру резьбы.
У разных изделий отличаются тип корпуса, длина резьбового зацепления, диапазон регулировки и способ защиты от самоотвинчивания. Есть открытые корпуса и закрытые трубчатые варианты; вид корпуса сам по себе не определяет назначение или допустимую нагрузку. Сверяйте маркировку модели и её техническую документацию.
Виды наконечников и соединение с тросом
Наконечники подбирают по форме ответной детали. Проушина образует закрытое отверстие и соединяется с пальцем, болтом или подходящей скобой. Вилка охватывает ответную проушину и фиксируется пальцем с гайкой либо шплинтом. Крюк удобен для быстрого зацепа, но его применение ограничено конструкцией и условиями нагрузки.
В продаже встречаются сочетания «проушина—проушина», «вилка—вилка», «крюк—крюк» и комбинированные варианты. Перед выбором сопоставьте размеры отверстия, диаметр пальца, ширину вилки и толщину ответной детали. Несовпадение может привести к перекосу, боковому усилию или неполному прилеганию соединения.
Для троса могут потребоваться зажимы, коуши или резьбовые наконечники, совместимые с его конструкцией. Не пропускайте трос напрямую через острый край проушины и не заменяйте штатный палец проволокой или случайным болтом. Все концевые детали должны быть рассчитаны на ту же нагрузку и зафиксированы от выпадения.
Размер, длина и диапазон натяжения
Талреп подбирают по расстоянию между точками при предполагаемом натяжении и требуемому запасу регулировки. В каталоге могут указываться закрытая длина, полностью открытая длина и ход, то есть величина изменения длины между положениями. Оставьте достаточный ход для монтажа и последующей подтяжки, но не рассчитывайте исправить неподходящую длину, выкрутив наконечники почти до конца.
Резьбовой диаметр выбирают по расчетной нагрузке и параметрам всей линии. Рабочая нагрузка, или WLL, — указанная изготовителем предельная нагрузка для предусмотренного режима применения. Её нельзя выводить только из диаметра, массы изделия или минимальной разрушающей нагрузки; у одной номинальной резьбы могут быть разные классы, исполнения и рейтинги.
Перед выбором талрепа измерьте не только резьбу, но и габариты наконечников, ход регулировки и закрытую длину. Убедитесь, что соединение можно собрать без перекоса и что после натяжения в корпусе останется требуемое зацепление резьбы. Минимальную глубину вкручивания и допустимый диапазон задаёт производитель конкретного изделия.
Нагрузка и направление усилия
Большинство стандартных талрепов рассчитано на усилие вдоль оси. Боковая нагрузка, изгиб корпуса, перекос наконечников и удар могут изменить распределение усилий и повредить деталь. Если линия не получается прямой, перестройте точки крепления или подберите соединитель для фактической геометрии вместо того, чтобы изгибать корпус.
Для грузоподъёмных работ применяют только модель с подтверждённой маркировкой и документацией для такого применения. Наличие крюка или крупной резьбы само по себе не означает, что изделие пригодно для подъёма груза. Учитывают рабочую нагрузку всей системы, направление тяги, тип концевой оснастки и правила эксплуатации, действующие на объекте.
Нагрузка на узел не должна превышать наименьшее допустимое значение среди троса, наконечников, креплений и самого натяжителя. Ударные рывки, вибрация, температура и частые циклы также влияют на выбор. Если данные о расчетной нагрузке или режиме отсутствуют, их уточняют до монтажа у проектировщика или изготовителя, а не подбирают деталь «с запасом на глаз».
Материал, покрытие и фиксация резьбы
Материал и покрытие талрепа выбирают по среде эксплуатации. Для влажного воздуха, улицы и контакта с солями нужна подтверждённая коррозионная стойкость; блестящее покрытие не сообщает автоматически, подходит ли изделие для постоянной влаги. Проверяйте материал корпуса, наконечников, пальцев и ответных деталей, чтобы коррозия не ослабила наиболее уязвимый компонент.
После регулировки предотвращают самопроизвольное вращение корпуса или наконечников предусмотренным способом: применяют контргайки, шплинты либо другие штатные стопорящие детали. Их наличие и положение проверяют после натяжения. Не прихватывайте корпус сваркой и не сверлите его для самодельной блокировки, если это не разрешено производителем.
Наконечники должны быть полностью совместимы с корпусом по типу и направлению резьбы. Не заменяйте один конец случайной деталью с похожим размером: у неё могут отличаться материал, глубина зацепления и допустимая нагрузка. Для обслуживания сохраняйте паспорт и маркировку изделия, чтобы подобрать замену по точному исполнению.
Установка и регулировка
Талреп сначала собирают с нужными присоединительными элементами при ослабленной линии. Проверьте резьбу и ход корпуса, убедитесь, что наконечники вкручены на требуемую глубину и детали стоят по оси. Шплинты, гайки и стопорные элементы устанавливают до подачи нагрузки.
Длину настраивают вращением корпуса, удерживая концевые детали от перекручивания. Не используйте удлинитель или ударный инструмент, если они не предусмотрены инструкцией: чрезмерное усилие способно деформировать корпус и скрыть неисправность резьбы. Для изменения длины под полной нагрузкой следуйте ограничениям конкретного изделия; безопаснее заранее снять или уменьшить натяжение.
После достижения требуемого натяжения затяните контргайки или установите штатные фиксаторы, затем проверьте, что корпус не перекошен, пальцы закреплены, а крюки, если они разрешены для этого соединения, не могут соскочить при ослаблении линии. Не вращайте корпус, чтобы поднять груз или резко создать усилие: натяжение регулируют в порядке, установленном для данного оборудования.
Осмотр перед работой и обслуживание
Перед применением проверьте читаемость маркировки, отсутствие трещин, изгиба, вмятин и следов перегрузки. Осмотрите резьбу на корпусе и наконечниках: она должна быть чистой, без смятых витков и задиров. Также проверьте пальцы, гайки, шплинты и другие блокирующие детали, чтобы они не могли выпасть или сместиться.
Не используйте изделие с деформированными деталями, повреждённой резьбой, сильной коррозией или неизвестной рабочей нагрузкой. Не выправляйте погнутый корпус, не нагревайте и не сваривайте его: обработка может изменить свойства металла и несущую способность. Повреждённый узел выводят из эксплуатации и заменяют подходящей моделью.
Натяжение тросов и контроль положения
В тросовом соединении оставьте регулировку ближе к середине хода, если схема требует последующей подтяжки или ослабления. Так останется запас в обе стороны и не придётся ослаблять резьбовое зацепление до минимального уровня. Проверяйте положение линии и натяжение по проектным требованиям, а не только по визуальной прямизне троса.
Маркировку талрепа сверяют с паспортом, а наконечники и стопорные детали осматривают после регулировки. Убедитесь, что нагрузка проходит по оси, корпус не касается соседних конструкций, а резьба не выкручена за установленную изготовителем границу. Если после натяжения появился изгиб, треск, проскальзывание или ослабление фиксатора, линию разгружают и проверяют причину до дальнейшей эксплуатации.
Для длинной растяжки натяжение по отдельным ветвям выравнивают постепенно, контролируя опоры и анкеры. Подтяжка одного участка меняет нагрузку соседних, поэтому проверяют весь контур после каждого изменения. Временное натяжение и окончательную фиксацию выполняют только способом, предусмотренным монтажным проектом.
