Диффузионная мембрана пропускает водяной пар из конструкции и защищает кровлю от наружной влаги и ветра. Параметры диффузионной мембраны выбирают по месту укладки, значению Sd, водонепроницаемости, прочности и устройству вентиляционных зазоров. Её положение в кровельном пироге задают проект и инструкция изготовителя.
Назначение наружного защитного слоя
Диффузионная мембрана укладывается с наружной стороны теплоизоляции в предусмотренных кровельных конструкциях. Она помогает отводить наружу водяной пар, который проходит из помещения через слои крыши, и ограничивает проникновение дождевой воды, снега и ветра под кровельное покрытие. Функции зависят от характеристик конкретного изделия и деталей всей системы.
Такой слой обычно служит подкровельной защитой под черепицей, листовым материалом или другим покрытием, а не заменяет само покрытие. Мембрана может принимать случайную влагу и направлять её к карнизу, если стыки и примыкания устроены правильно. Допустимость временного открытого состояния на солнце также ограничена сроком, указанным производителем.
Паропроницаемость означает, что водяной пар проходит через материал путём диффузии. Это не то же самое, что свободный проход воздуха: изделие может ограничивать продувание при правильно герметизированных стыках. Поэтому не оценивай свойства только по тонкости полотна или наличию микропор на ощупь.
Под названием «кровельная мембрана» продаются разные материалы: паропроницаемые подкровельные полотна, пароизоляционные слои и самоклеящиеся гидроизоляционные материалы. У них разные места монтажа и задачи. Перед покупкой сверь маркировку на рулоне с проектом и полным техническим листом конкретной модели.
Значение Sd и водостойкость
Параметр Sd показывает эквивалентную толщину неподвижного слоя воздуха, создающего такое же сопротивление диффузии пара, как материал. В общих чертах, меньшее значение означает более лёгкое прохождение водяного пара через полотно при сопоставимых условиях измерения. Само по себе число Sd не говорит, можно ли укладывать утеплитель вплотную или обходиться без вентиляционного зазора.
Сопротивление диффузии водяного пара диффузионной мембраны сравнивают с другими слоями крыши и расчётным режимом конструкции. Для оценки важны также внутренняя влажность, герметичность помещения, климат, тип утеплителя, толщина слоёв и движение воздуха через неплотности. Если конструкция сложная, режим влаги проверяют расчётом, а не подбором по одному показателю.
Наружная водостойкость описывает защиту от жидкой воды и её воздействия, но не гарантирует сохранность при любом давлении, уклоне или длительном затоплении. Проверь класс водонепроницаемости, условия испытаний, прочность на разрыв и допустимый наклон ската. Результат для одной серии нельзя переносить на похожее полотно другого назначения.
Мембрана должна оставаться целой после раскатывания, крепления и монтажа обрешётки. Для этого важны стойкость к проколу и разрыву, устойчивость к температуре и совместимость с лентами для герметизации. В характеристиках также ищи допустимый срок воздействия ультрафиолета до закрытия кровельным покрытием.
Как выбрать схему кровельного пирога
Сначала определяют вид крыши: скатная, утеплённая по перекрытию или по плоскости стропил, с настилом или без него. В одних решениях мембрану укладывают поверх утеплителя либо настила, в других предусматривают отдельный зазор или иное расположение слоёв. Допустимое сочетание указывают в альбоме системы и инструкции на выбранный продукт.
Наличие зазора под диффузионной мембраной зависит от конструкции, а не только от паропроницаемости полотна. Некоторые проверенные системы допускают контакт с утеплителем или закрытую схему без вентиляции под мембраной, но требуют непрерывного воздухонепроницаемого парорегулирующего слоя с тёплой стороны и тщательно герметизированных проходок. Для других конструкций нижний вентиляционный канал обязателен.
Не смешивай этот вопрос с вентиляцией под кровельным покрытием. Пространство над мембраной обычно обеспечивает движение воздуха и отвод влаги из-под черепицы или металла; зазор под мембраной, если он нужен, относится к другому участку пирога. Размеры каналов и входные и выходные отверстия задают проект и правила для выбранного типа крыши.
Диффузионная мембрана должна подходить к кровельному покрытию, геометрии ската, основанию и климатическим воздействиям. Для металлической кровли могут требоваться дренажный слой или специальная подкладка, а для низкого уклона — отдельная схема гидроизоляции. Универсальное название не означает, что один рулон подходит для плоской крыши, черепицы и фальцевого металла.
Сопоставь заявленный срок открытого монтажа, рабочую температуру, устойчивость к ветру и способ крепления. Если на скат попадают прямые солнечные лучи до укладки покрытия, убедись, что полотно рассчитано на планируемый срок экспозиции. При длинном скате, мансардных окнах и сложных ендовах заранее проверь технические узлы, чтобы вода не задерживалась на полотне.
Монтаж и устройство стыков

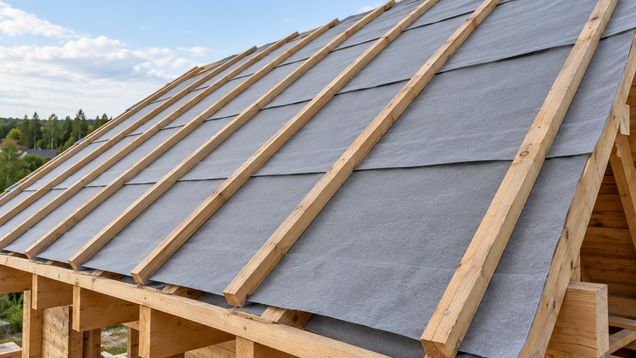

Перед настилом проверь, что стропила или основание сухие, чистые и не имеют выступающих гвоздей и острых кромок. Мембрану раскатывают в направлении и последовательности, указанной изготовителем; обычно полотна располагают горизонтальными рядами с нахлёстом, чтобы верхний ряд перекрывал нижний по стоку воды. Ширину нахлёстов не выбирай на глаз.
Диффузионную мембрану укладывают указанной стороной наружу, если у изделия есть обозначенная лицевая и обратная стороны. Печать на поверхности не всегда сообщает универсальное правило для всех марок; проверь схему в инструкции. Полотно не должно быть натянуто или провисать сильнее допустимого, иначе его могут повредить при монтаже покрытия или при ветровой нагрузке.
Временно закрепи ряды способом, подходящим для материала и условий на объекте, затем зафиксируй их контробрешёткой и штатным крепежом. Если система предусматривает уплотнительную ленту под контррейкой, установи её непрерывно в нужных местах. Саморезы и гвозди не должны оставлять незакрытых путей для воды там, где конструкция требует герметичного крепления.
Стыки и проходки герметизируют совместимыми лентами и манжетами, если это требуется системой. Поверхность под клеевое соединение должна быть очищена и подготовлена по инструкции. Обычный бытовой скотч не рассчитан на долговременную работу под кровлей и может потерять сцепление из-за пыли, холода или влаги.
В ендовах, у карниза, конька, дымохода и мансардного окна мембрану соединяют с отливами и фартуками так, чтобы вода направлялась вниз и наружу. Эти участки выполняют по чертежу изготовителя или проектному узлу, сохраняя нахлёсты по направлению стока. Не оставляй горизонтальную складку, в которой сможет накапливаться вода.
Если подкровельное полотно укладывается между стропилами, величину провиса или натяжения задают требования конкретной модели и покрытие сверху. При опоре на сплошной настил могут понадобиться контррейки для дренажа и вентиляции над мембраной. Не переноси монтажную схему с другого материала без проверки совместимости с кровельным покрытием.
Типичные ошибки при подборе
Одна ошибка — считать любую паропроницаемую плёнку водонепроницаемой подкровельной защитой. Показатели паропроницаемости и сопротивления дождевой воде описывают разные свойства. Если в техническом листе нет нужного класса или применения, такой рулон нельзя назначать только по похожему внешнему виду.
Другая ошибка — полагать, что высокая паропроницаемость отменяет внутренний пароизоляционный или воздухонепроницаемый слой. Влага может переноситься потоком воздуха через неплотные швы и проходки быстрее, чем диффундирует через материал. Внутренний слой и его соединения выполняют по проекту помещения и климатической зоне.
Повреждения от крепежа, незаклеенные нахлёсты и разрывы возле труб сводят на нет защиту полотна. Перед закрытием крыши осмотри сплошность слоя и восстанови повреждённые участки совместимыми материалами. Все скрываемые соединения лучше проверить до того, как их закроют рейки и кровельное покрытие.
Диффузионная мембрана у дымохода и мансардного окна должна быть соединена с предусмотренными фартуками так, чтобы вода уходила на нижележащий участок покрытия. Проверь этот узел до установки облицовки и утепления откосов: закрытая отделкой ошибка может направить влагу внутрь стропильной системы.
