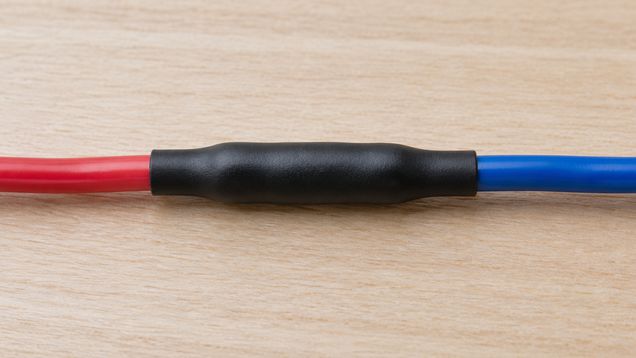

Термоусадочная трубка сжимается при нагреве и плотно облегает провод, соединитель или другую подготовленную деталь. Размер термоусадочной трубки выбирают по внутреннему диаметру до усадки и размеру после неё; затем проверяют толщину стенки, материал, температуру восстановления и условия эксплуатации. Не всякая оболочка герметизирует соединение.
Как работает термоусаживаемая изоляция
Термоусадочная трубка поставляется с увеличенным внутренним диаметром. При нагреве материал возвращается к меньшему размеру и обжимает предмет под ним. Некоторые изделия делают из сшитого полимера, который сохраняет заданную форму после восстановления, поэтому повторное нагревание не возвращает его к исходному диаметру.
На упаковке указывают диаметр до нагрева, размер после полного восстановления, коэффициент усадки, толщину стенки и температурные параметры. Коэффициент 2:1 означает, что исходный диаметр примерно вдвое больше восстановленного предельного размера; у моделей с большим отношением диапазон подгонки шире. При этом важно проверить не только соотношение, но и реальные диаметры для выбранного артикула.
Под обозначением «термоусадка» продаются изделия с разными свойствами. Одни служат для цветовой маркировки и защиты от истирания, другие имеют электрические характеристики, рассчитанные на конкретный уровень изоляции. Перед применением выясни, какие параметры подтверждены для этой серии и подходит ли она к напряжению и среде объекта.
Материал, стенка и клеевой слой
Часто применяют трубки из полиолефина: они легко усаживаются и выпускаются в разных цветах и толщинах. Для высокой температуры, контакта с маслами, химикатами, ультрафиолетом или постоянного изгиба производители предлагают специальные материалы. Название полимера и цвет сами по себе не подтверждают нужную стойкость; данные берут из технического листа.
Тонкостенное исполнение подходит для маркировки и лёгкой защиты от истирания, толстостенное лучше сопротивляется механическому воздействию. Эти описания относительны: минимальную толщину после восстановления и механические испытания сравнивают в документации. При слишком толстом слое отрезок может не пройти через разъём или не лечь на тесный изгиб.
Одностенная конструкция не имеет клея на внутренней поверхности. Двустенная состоит из наружного слоя и термоплавкого клея, который при нагреве заполняет пространство у поверхности и может улучшить герметизацию. Наличие клея не делает любое соединение водонепроницаемым: требуемую степень защиты подтверждают для конкретного изделия и способа установки.
Клеевой слой требует дополнительного места по длине стыка и выходит к краям при нагреве в пределах, заданных производителем. Перед монтажом проверь, совместим ли клей с материалом провода, разъёма или детали. Если важно защитить медь от коррозии или исключить попадание влаги, одной визуальной проверки после усадки недостаточно.
Как подобрать диаметр и коэффициент усадки
Термоусадочная трубка подбирается так, чтобы до нагрева свободно проходить через самую широкую часть соединения, а после восстановления плотно охватывать нужный участок. Сначала измеряют наружный диаметр детали и максимальный диаметр препятствия на пути установки. Затем сверяют оба значения с таблицей конкретного артикула.
Если исходный диаметр слишком мал, отрезок не наденется на разъём; если слишком велик — после нагрева может остаться свободным. При выборе учитывают не только номинальную усадку, но и допустимый диапазон восстановления, овальность детали и толщину стенки после нагрева. Данные из каталога относятся к заданной технологии испытания, а не к любому способу прогрева.
Длину рассчитывают с запасом по обе стороны защищаемого места. При усадке материал может измениться вдоль оси, а клеевая трубка должна перекрыть участок за пределами стыка, чтобы закрыть края. Сверь допустимое продольное изменение в документах и не рассчитывай отрезок впритык.
Для пучка кабелей не выбирай слишком короткий отрезок, который сожмёт проводники и затруднит изгиб. Если над соединением есть крупная головка или муфта, заранее проверь, сможет ли трубка пройти через неё. Для сложных профилей можно подобрать изделие с более высоким коэффициентом усадки или подходящий формованный кожух, если это разрешено проектом.
Электрические и монтажные задачи
Для изоляции электрического соединения выбирают изделие с подтверждённым электрическим напряжением, диэлектрическими характеристиками и рабочей температурой. Трубка закрывает уже собранный и проверенный стык, но не исправляет слабый контакт, повреждённую жилу или неправильный тип соединителя. Работу на электрической цепи выполняют при отключённом питании.
Усадку с термоусадочной трубкой применяют также для маркировки, фиксации защитной оплётки и уменьшения перетирания на выходе из корпуса. В этих задачах могут быть важны цвет, прозрачность, гибкость и устойчивость к истиранию, а не герметичность. На каждой трубке или упаковке проверь допустимое назначение; внешне одинаковые изделия могут иметь разные характеристики.
Для герметизации соединений используют клеевую конструкцию, если производитель подтвердил нужный режим воды, пыли и температуры. Край должен перекрывать стык на предусмотренную длину, а поверхность перед нагревом очищают и сушат в соответствии с технологией. Остатки масла, пыли или несовместимого флюса ухудшают сцепление и могут оставить канал для влаги.
Чтобы снизить натяжение на вводе, выбирают усиленное толстостенное исполнение или изделие, рассчитанное на механическую фиксацию. Они уменьшают истирание оболочки у ввода, но не должны быть единственной опорой тяжёлого кабеля. Если участок испытывает регулярное движение или вибрацию, его подбирают как часть системы с креплениями и вводом.
Прогрев и типичные ошибки
Температура начала усадки и диапазон дальнейшей эксплуатации — разные характеристики. Для каждой модели указывают температуру восстановления, рабочий диапазон и допустимый источник нагрева. Не ориентируйся на одинаковое время прогрева для всех материалов: слишком низкий нагрев оставит складки, а чрезмерный может повредить трубку, клей или изоляцию проводника.
Перед прогревом отрезок равномерно располагают над стыком и защищают соседние пластиковые детали и поверхность от тепла. Нагревают инструментом и способом, предписанным изготовителем, постепенно проходя по окружности без остановки в одной точке. Открытое пламя может перегреть отдельный участок и оставить копоть; применяй его только если документация прямо допускает такой способ.
К распространённым ошибкам относятся выбор только по диаметру провода, усадка поверх грязной поверхности, недостаточная длина перекрытия и нагрев до пузырей или потемнения. После остывания проверь прилегание по всей длине, отсутствие разрывов, складок и отставших краёв. Для клеевой конструкции смотри, вышел ли клей равномерно по краям, если это предписано инструкцией.
Что сверить перед покупкой
Термоусадочная трубка проверяется по маркировке изделия и паспорту: важны диаметр до и после усадки, коэффициент, материал, толщина стенки, цвет, наличие клея, напряжение и температуры. Для наружного монтажа отдельно ищи подтверждение стойкости к ультрафиолету, влаге и морозу. Не приравнивай любую чёрную модель к уличному исполнению.
- Сравни максимальный диаметр соединителя с диаметром до усадки.
- Проверь, сможет ли стенка после восстановления охватить минимальный размер детали.
- Уточни диапазон усадки, продольное изменение, толщину и тип внутреннего слоя.
- Подбери материал по рабочей температуре, напряжению и воздействию среды.
- Сверь нужную длину с размерами стыка и требованиями к перекрытию.
До установки с термоусадочной трубкой примерь отрезок на обесточенное соединение и убедись, что он свободно проходит через разъём. После усадки не перемещай деталь до полного остывания, если этого требует инструкция. Для ответственного электрического или герметичного соединения сохраняй документы на материал и проверяй результат способом, указанным в проекте.
При заказе сверь паспорт термоусадочной трубки с материалами провода, разъёма и условиями объекта. Если температура восстановления выше допустимой для соседнего пластика или уплотнения, подбери другой способ изоляции, чтобы прогрев не повредил узел.
