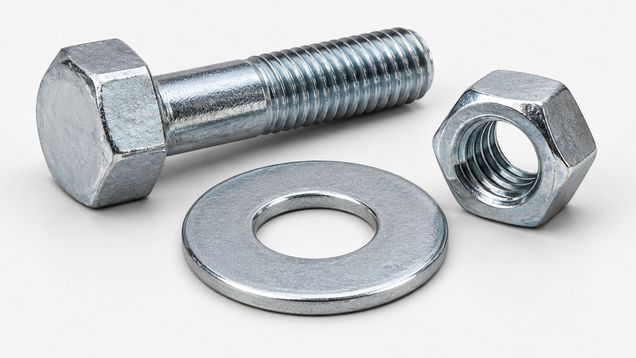

Шайба плоская увеличивает опорную площадь под головкой болта или гайкой и помогает распределить давление на соединяемую деталь. При выборе плоской шайбы проверь внутренний и наружный диаметры, толщину, материал и твёрдость. Размер и исполнение сверяй со стандартом и задачей узла. Проверь совместимость с крепежом.
Шайба плоская: конструкция и размеры
Название «шайба плоская» в каталоге обычно обозначает плоское кольцо с центральным отверстием. Типоразмер, допуск и материал указывают отдельно, поэтому сравнивай не только внешний вид изделий. В технической документации для одной и той же резьбы могут быть предусмотрены разные серии по наружному диаметру и толщине.
Плоскую шайбу ставят между опорной поверхностью гайки или головки болта и соединяемой деталью. Она может увеличить площадь контакта, уменьшить вмятины на мягком основании и закрыть зазор вокруг отверстия. Эти свойства зависят от диаметра, толщины и твёрдости кольца, поэтому тонкая случайная деталь не всегда подходит для нагруженного соединения.
Размер плоской шайбы описывают внутренним диаметром, наружным диаметром и толщиной. Внутреннее отверстие должно соответствовать крепежу и свободно надеваться на стержень, а наружный размер выбирают по опорной поверхности и требуемой площади контакта. Учитывай допуски стандарта и не подтачивай шайбу, чтобы подогнать её к болту.
Для обычных соединений применяют стандартные размеры, а при большом зазоре или мягком материале может понадобиться увеличенная серия. Большой наружный диаметр помогает перекрыть отверстие, но не заменяет расчёт толщины и нагрузки: тонкая широкая шайба способна деформироваться при затяжке. Для нестандартных отверстий используй деталь, прямо предусмотренную проектом.
Плоские шайбы различаются классом точности и твёрдостью. Под высокопрочный крепёж и значительную нагрузку выбирают подходящее по характеристикам исполнение, чтобы кольцо сохраняло форму под давлением. Для декоративной или лёгкой сборки требования могут быть другими, однако шайба всё равно должна соответствовать размеру резьбы и поверхности.
Обычная, узкая, широкая или увеличенная серии отличаются площадью опоры и размерами кольца. Стандарт задаёт не только номинальную резьбу, но и фактические диаметры, толщину, допуски и иногда диапазон твёрдости. Поэтому шайба под болт заданного диаметра не обязательно совпадает с другой деталью той же маркировки, если отличаются серия или стандарт. Перед заменой сверь эти параметры с таблицей производителя.
Материал и выбор для узла
При заказе позицию «шайба плоская» указывай вместе с диаметром крепежа, наружным размером, толщиной, материалом и стандартом. Если шайба входит в несущий или промышленный узел, дополни заявку требованиями к твёрдости и покрытию. Маркировка в спецификации помогает избежать замены на внешне похожую деталь с другой нагрузочной способностью.
Стальные изделия могут быть без покрытия, оцинкованными или иметь другую защитную обработку. Нержавеющая сталь и цветные металлы применяются в иных условиях, поэтому сочетай шайбу с болтом и соединяемыми деталями с учётом коррозии. Не опирайся только на цвет поверхности: проверь материал и тип защитного слоя по упаковке или паспорту.
Для мягкой древесины, пластика и тонкого листа обычно важна площадь опоры и защита поверхности от продавливания. Для металлического узла может быть важнее твёрдость кольца и точность отверстия. Если соединение нагружено или подвержено вибрации, тип шайбы и способ фиксации задавай проектом, а не выбирай только по увеличенному наружному диаметру.
Обычное плоское кольцо не является стопорным элементом и само по себе не предотвращает отворачивание гайки. Пружинные, зубчатые, тарельчатые и другие специальные изделия работают иначе и не взаимозаменяемы с плоской деталью. При необходимости защиты от ослабления применяй решение, предусмотренное конструкцией соединения.
Установка и проверка
На плоской шайбе не должно быть трещин, сильных заусенцев, изгиба или повреждённого покрытия в зоне контакта. Перед сборкой очисти сопрягаемые поверхности и проверь, что отверстие не зажимает стержень болта. Деформированную или неподходящую деталь замени, а не выправляй молотком.
Перед сборкой проверь площадку под шайбой: она должна быть достаточно ровной, чтобы кольцо опиралось по площади, а не на отдельный выступ. Заусенцы и толстый слой краски под контактной зоной меняют посадку и могут повредить покрытие при затяжке. Исправляй такие дефекты способом, который не ослабит соединяемую деталь.
Устанавливай кольцо ровной стороной к опорной поверхности, если изготовитель не указывает особую ориентацию. Оно должно лежать плоско, не попадать на радиус под головкой и полностью опираться на деталь. Если схема требует шайбы под гайкой и под головкой, соблюдай указанное количество и расположение.
Затягивай крепёж по требованиям узла, без чрезмерного усилия. Шайба распределяет контактное давление, но не увеличивает автоматически прочность болта, гайки или основания. Для расчётного соединения используй заданный момент и комплектующие, указанные в проекте.
После монтажа проверь, не врезается ли наружный край в материал и не смещается ли шайба при затяжке. Для отверстий увеличенного размера заранее убедись, что выбранный наружный диаметр и толщина перекрывают их без деформации. Если требуется точное центрирование или сферическая опора, применяй предназначенную для этого пару деталей.
Перед покупкой сопоставь чертёж и маркировку упаковки, проверь материал, стандарт и количество. Храни шайбы сухими и раздельно по размерам, чтобы не перепутать похожие типоразмеры. Для ремонта сохраняй обозначение комплекта крепежа и параметры использованной детали.
