Квадрат стальной — сплошной прокат квадратного сечения, который используют для осей, кронштейнов, решёток и других деталей. Размеры стального квадрата задают по стороне сечения и длине, а свойства — по марке стали и состоянию поверхности. Выбирай прокат по нагрузке, чертежу и способу обработки.
Размеры и исполнение профиля
Квадрат стальной — длинная заготовка со сплошным квадратным поперечным сечением. Его применяют для осей, стоек, кронштейнов, решёток, рамных деталей и других изделий, которые режут, сверлят или соединяют с соседними элементами. Не путай такой профиль с квадратной трубой: у неё внутри есть полость и другое распределение материала.

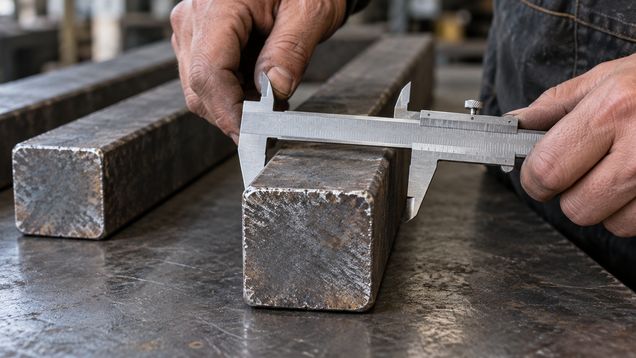

Размеры стального квадрата описывают стороной сечения и длиной прутка. Для горячекатаного сортового проката поставщик может указывать стандарт на размеры, допуски и поверхность, например EN 10059; применимость стандарта и его редакцию проверяй в документах конкретного изделия. Измеряй сторону по плоским граням, а не по скруглённому углу.
Кромки могут быть острыми или иметь предусмотренный радиус. Скругление меняет площадь контакта с другой деталью и важно при установке в паз, сопряжении с пластиной или сварке. Если угол должен точно прилегать, укажи форму кромки на чертеже и проверь её у поставщика до заказа.
Горячекатаный квадрат часто поставляется с окалиной — слоем продуктов окисления, образовавшимся при прокатке. Оттенок и фактура поверхности могут различаться, поэтому такой прокат не всегда готов к декоративной окраске без очистки. Для видимой детали заранее задай требование к поверхности и подготовке.
Для примерного расчёта массы погонного метра углеродистой стали используй формулу: сторона в миллиметрах в квадрате, умноженная на 0,00785. Пруток сечением 20 × 20 мм весит примерно 3,14 кг на метр. Это расчётная масса; при скруглённых углах и размерных допусках фактическое значение может отличаться.
Как подобрать квадрат под задачу
Определи назначение детали и вид нагрузки: сжатие, изгиб, сдвиг, кручение или сочетание воздействий. Учитывай длину свободного участка, способ закрепления, расположение отверстий и контакт с другими деталями. Для несущей или вращающейся детали подбирай сечение расчётом, а не только по доступному размеру на складе.
Марку стали выбирай по проекту и требованиям к прочности, пластичности, свариваемости и температуре работы. В каталогах могут встречаться, например, марки S235JR и S355J2, но их нельзя взаимозаменять без проверки назначения и стандартов. Для изделия с сертификатом сопоставь маркировку прутка с документом качества и спецификацией.
Сторона сечения влияет на массу, жёсткость и габарит детали. Увеличение стороны меняет площадь сечения быстрее, чем увеличение одного размера плоской полосы, но само по себе не гарантирует нужную прочность: значение имеют опоры и схема нагрузки. Проверь, помещается ли пруток в сборку с учётом радиуса угла, покрытия и монтажного зазора.
Уточни длину прутка, прямолинейность и допустимые отклонения до раскроя. Для нескольких заготовок составь карту реза с учётом ширины пропила, припуска на торцовку и направления обработки. Если деталь должна входить в отверстие или паз, проверь фактическое сечение до изготовления сопрягаемых частей.
Квадрат стальной для наружной конструкции должен иметь подходящие марку и коррозионную защиту, а для сварного узла — быть совместимым с выбранной технологией соединения. Сверь чертёж, материал и состояние поверхности до производства. Если изделие несёт нагрузку, зафиксируй расчётные требования и допустимые отклонения в документации.
Обработка и защита металла
Перед резкой разметь линию угольником по всем граням и закрепи пруток в тисках или приспособлении. Выбери пилу, отрезной круг или другой инструмент для конкретной марки и сечения. После реза выровняй торец и убери заусенцы, особенно если деталь будет сопрягаться с другой частью.
Отверстия располагай по базовым граням, указанным на чертеже. Не уменьшай расстояние до края и не увеличивай диаметр крепежа произвольно: вырезы меняют рабочее сечение и распределение усилий. После сверления удали стружку и проверь, что крепёж проходит без перекоса.
Для сварки проверь свариваемость конкретной марки и подготовь место соединения по технологической карте. Окалина, масло, краска и ржавчина могут ухудшить качество шва, поэтому поверхности очищают предусмотренным способом. Сварочные работы выполняет обученный специалист с защитой от искр, горячего металла и ультрафиолетового излучения дуги.
Чёрный прокат и готовое покрытие требуют разных правил подготовки. Перед окраской очисти поверхность от рыхлой окалины, масла и загрязнений, затем используй совместимые грунт и краску. Если квадрат оцинкован, учти требования к резке и сварке покрытия и восстанови защиту повреждённых участков по проекту или указанию изготовителя.
При подборе стального квадрата для влажной или наружной среды учитывай осадки, конденсат, соли и места, где может задерживаться вода. Для агрессивной среды одного общего слова «оцинкованный» недостаточно: уточни тип и состояние покрытия, требуемый срок службы и доступность обслуживания. Не допускай прямого контакта разных металлов без проверки риска электрохимической коррозии.
Во время монтажа проверь, что пруток опирается на предусмотренные поверхности и не перекошен. Для соединения болтами согласуй расположение отверстий, шайб и доступ ключа; для сварного стыка — длину и положение шва. После закрепления осмотри покрытие и обработай царапины совместимым способом.
Храни заготовки на ровных опорах, приподняв над влажным полом и отделив от загрязнений. Длинные прутки укладывай так, чтобы они не провисали и не создавали опасность падения. Перед выдачей в работу проверь маркировку, прямолинейность, коррозию и повреждения поверхности.
Работа под нагрузкой
Способность квадратного профиля выдерживать усилие зависит от марки стали, размера стороны, длины, опор и качества соединения. При сжатии важна устойчивость длинного элемента, а при изгибе и кручении — направление и схема нагрузки. Не переноси табличное значение для одной схемы на деталь другой формы или длины.
Квадрат стальной не заменяет автоматически круглый пруток, арматуру, профильную трубу или уголок. У каждого изделия своя геометрия и область применения, поэтому сравнивай их по расчётной работе в конструкции. Если деталь входит в несущую конструкцию, изменение сечения, стали или крепления согласуй с проектировщиком.
Для вращающихся осей и точных посадок проверь не только номинальную сторону, но и прямолинейность, скругление углов и качество обработки. Черновой горячекатаный пруток может потребовать механической обработки, если нужна точная посадка. Допуск на готовую деталь назначают после учёта требуемого зазора и способа монтажа.
Проверка и безопасность
До раскроя проверь обозначение стали, стандарт поставки, сечение, длину и документ качества. Осмотри поверхность на трещины, расслоения, глубокую коррозию и деформацию; сомнительные участки согласуй с поставщиком. Не используй материал неизвестной марки в расчётной конструкции.
При переноске учитывай массу и острые кромки: применяй перчатки и безопасный способ подъёма длинной заготовки. Во время резки, сверления и зачистки закрепляй материал, надевай защиту глаз и слуха и убирай стружку щёткой или инструментом. Горячие работы выполняй на подготовленном месте с защитой окружающих поверхностей.
Перед заказом стального квадрата сверь размер стороны, длину, марку, стандарт, состояние поверхности, форму углов и допуски. Укажи требования к раскрою, отверстиям, сварке и коррозионной защите, если они влияют на сборку. Для несущей детали получи подтверждение расчёта и характеристик материала до начала изготовления.
