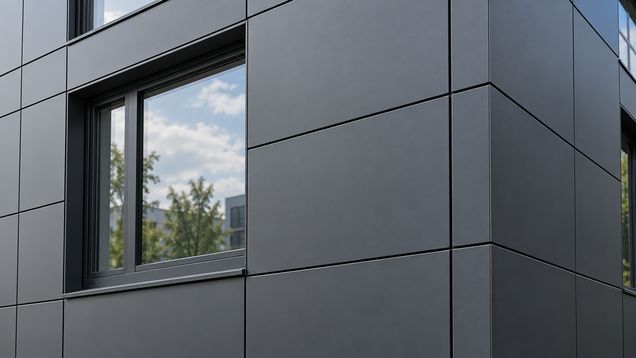

Фасадные кассеты — металлические облицовочные элементы, которые крепят к подконструкции по схеме фасадной системы. При выборе фасадных кассет проверь металл, защитное покрытие, размеры и тип фиксации. Расчёт, пожарные требования и узлы крепления должны соответствовать проекту и документам выбранной системы.
Конструкция и варианты изготовления
Фасадные кассеты — объёмные элементы из листового материала с отогнутыми кромками. Такая форма помогает соединять панели с несущей подсистемой и создавать заданный рисунок швов. Внешнее сходство не означает, что кассеты разных изготовителей взаимозаменяемы по размерам, зацепам и крепежу.
Фасадные кассеты изготавливают из стальных или алюминиевых листов, а кассетную схему используют и для панелей из других материалов. Важно различать цельнометаллическую деталь и композитную панель с сердцевиной: у них могут отличаться масса, жёсткость, пожарные характеристики и правила обработки. Уточни состав и конструкцию изделия по техническому листу.
Кассеты выпускают с видимым или скрытым креплением, гладкой или перфорированной лицевой поверхностью, разной глубиной отгиба и геометрией кромок. Одни системы позволяют снимать отдельный элемент для обслуживания, другие требуют иного порядка демонтажа. Выбирай конструкцию под фасадный узел и доступ к коммуникациям, а не только по виду шва.
Лицевая отделка бывает заводской окраской, полимерным или другим защитным покрытием, а конкретные варианты зависят от металла и серии. Сверяй материал основы, тип и толщину покрытия, гарантируемую стойкость и ограничения по уходу. Цветовая палитра сама по себе не подтверждает устойчивость изделия к коррозии, ультрафиолету или химическому воздействию.
Подсистема и фасадные узлы
Облицовка фасадными кассетами может входить в навесную вентилируемую систему, где за облицовкой располагаются несущая стена, кронштейны, направляющие, утеплитель и воздушный зазор. Состав слоёв определяют расчёт и проект. Не считай металлическую панель самостоятельной защитой стены от всех видов влаги и теплопотерь.
Подсистема передаёт на стену собственную массу облицовки и нагрузки от ветра и других воздействий. Тип и шаг кронштейнов, анкеров и профилей назначают по материалу основания, высоте здания, формату панелей и условиям площадки. Не закрепляй несущие элементы в штукатурке или отделке, если узел требует фиксации в основном материале стены.
Перед монтажом проверь несущую способность и состояние основания, расположение швов здания, оконных проёмов и существующих коммуникаций. Для крепежа к разным основаниям могут потребоваться разные анкеры и проверка удерживающей способности. Если основание неоднородное, ослабленное или имеет неизвестную конструкцию, решение по креплению подтверждают расчётом и обследованием.
Неровности стены обычно компенсируют регулируемыми кронштейнами или предусмотренным способом настройки подсистемы. Направляющие выставляют в плоскость, контролируя вертикаль, горизонталь и проектные отметки. Не выправляй геометрию чрезмерным изгибом кассет: это меняет зацепление, ширину швов и опирание.
В системе с воздушным зазором проектируют непрерывные входные и выходные отверстия для движения воздуха, водоотвод и защиту от попадания мусора. Размер зазора, сетки, отливы и примыкания определяются конкретным узлом. Не перекрывай каналы утеплителем, герметиком или случайно установленной планкой.
Вокруг окон, дверей, парапетов, цоколя и проходов коммуникаций заранее разрабатывают доборные детали и фартуки. Они должны отводить воду наружу и не препятствовать движению предусмотренного воздуха. Простая подрезка лицевой панели не заменяет полноценный узел примыкания.
Раскладка и монтаж
Тепловое расширение металла учитывают в размерах панелей, ширине швов и способе закрепления подсистемы. В некоторых системах используют неподвижные точки для передачи веса и скользящие для перемещения профиля. Не зажимай элементы крепежом сверх установленного момента и не перекрывай температурные зазоры.
Формат фасадных кассет согласуют с сеткой профилей, размером проёмов и архитектурной раскладкой. До заказа подготовь чертежи с шириной швов, направлением установки, угловыми и торцевыми элементами, отверстиями и вырезами. Изменение одного размера может повлиять на соседние модули и количество нестандартных деталей.
В фасадных кассетах важны глубина отгибов, прямоугольность, расположение зацепов, отверстий и усилителей. Проверь, что изготовленные детали соответствуют рабочим чертежам и подходят к выбранной направляющей. Для крупного формата уточни, предусмотрены ли рёбра жёсткости или дополнительные точки поддержки.
Крепление выполняют только совместимыми заклёпками, винтами, кляммерами или подвесами, которые предусмотрены системой. Учитывай толщину металла, материал профиля, коррозионную совместимость соединения и условия доступа для монтажа. Замена крепежа на похожий по диаметру без проверки может ослабить соединение или повредить покрытие.
Сочетание разных металлов проверяют на риск электрохимической коррозии и совместимость защитных слоёв. Используй прокладки, изоляционные шайбы или разделители, если они указаны в узле. Открытые срезы, царапины и повреждения заводской окраски обрабатывают только способом, разрешённым производителем.
Пожарные характеристики фасадной системы нельзя определить только по тому, что лицевая деталь сделана из металла. На результат влияют сердцевина композитной панели, утеплитель, мембраны, подсистема, воздушная полость и противопожарные рассечки. Для здания используй документы и испытания на требуемую систему в сборе, а не рекламное описание одного компонента.
Подбор, поставка и контроль
При выборе покрытия учитывай среду эксплуатации: влажность, соли, промышленные загрязнения, близость моря и контакт с другими материалами. Для сложных условий запроси классификацию коррозионной стойкости и ограничения изготовителя по очистке. Не применяй абразивы и агрессивные растворители без подтверждённой совместимости с окрашенной поверхностью.
До изготовления сравни рабочую площадь фасада, полезный формат панели, количество отходов и стоимость доборных деталей. Рассчитай отдельно углы, откосы, обрамления, цоколь и парапет. Цена одной кассеты не показывает стоимость готового квадратного метра фасадной системы вместе с подсистемой, утеплением и крепежом.
При получении проверь серию, толщину листа, оттенок, размеры, отгибы и качество покрытия. Сверь маркировку и упаковочные ведомости с чертежами, отдельно осмотри углы и кромки, которые легко повредить при перевозке. Если элементы из разных партий заметно отличаются по тону или геометрии, согласуй раскладку до монтажа.
Работы на высоте и монтаж тяжёлых деталей планируют с безопасным доступом, подачей и временным складированием панелей. Не оставляй незафиксированные элементы на фасаде при ветре и не опирай их на непрочные ограждения. При приёмке готовой плоскости проверь швы, посадку кассет, водоотвод, вентиляционные отверстия и отсутствие повреждений покрытия.
В заказе укажи точное наименование «фасадные кассеты», материал, тип покрытия, формат, цвет, схему крепления и комплект угловых деталей. Попроси технические документы, монтажную инструкцию и рабочие узлы для своей подсистемы. Так можно проверить совместимость облицовки с основанием, расчётными нагрузками и требованиями проекта.
