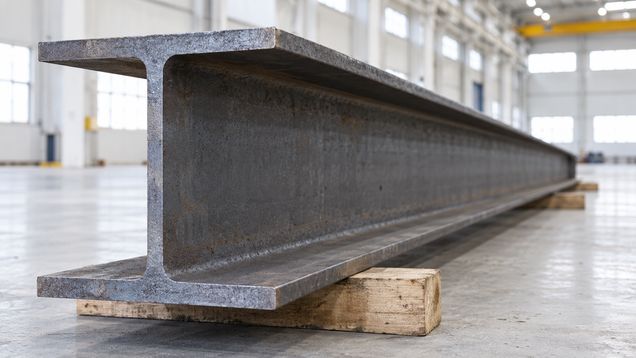

Двутавровая балка — стальной профиль с двумя полками и стенкой между ними. При выборе двутавровой балки сверяй обозначение, размеры, марку стали, длину, узлы соединения и документы изготовителя. Несущую способность и пригодность для конструкции определяют по проекту, а не по одному внешнему размеру.
Устройство и разновидности профиля
Двутавровая балка представляет собой длинномерный элемент с поперечным сечением в форме буквы «I». Две широкие части называют полками, а соединяющую их вертикальную часть — стенкой. Такая геометрия позволяет применять профиль в стальных каркасах и перекрытиях, однако его конкретная роль зависит от расчёта и узлов соединения.
В поперечном сечении двутавровой балки различают высоту, ширину полки, толщину стенки и толщину полки. В каталогах также приводят массу погонного метра, радиусы сопряжения и другие справочные характеристики. Сверяй все параметры по одному каталогу и обозначению: одинаковая высота сама по себе не означает одинаковую форму или свойства изделий.
У профилей с параллельными полками внутренние поверхности полок идут параллельно друг другу. У некоторых серий полки имеют наклонные внутренние грани. Эти исполнения отличаются геометрией и системой обозначений, поэтому при заказе важно указать полное наименование, а не только сказать продавцу, что нужен профиль формы «I».
В европейских каталогах встречаются обозначения IPE, IPN и HE. Они относятся к конкретным семействам прокатных сечений и не служат взаимозаменяемыми названиями любого изделия. Проверяй, какая система стандартов и размерная серия указана производителем, особенно если проект подготовлен для другой страны или по иной нормативной базе.
Двутавровая балка может быть изготовлена горячей прокаткой либо собрана из отдельных стальных листов сварным способом. У прокатного изделия форму получают в процессе производства из нагретой заготовки. Сварной составной профиль делают из полок и стенки; его размеры могут задаваться проектом. Уточняй технологию и документы на фактически поставляемое изделие, поскольку она влияет на требования к контролю и соединениям.
Внешне разные профили иногда выглядят похожими, но различаются шириной полок, толщиной элементов и массой. Также различаются марки стали, допуски и состояние поверхности. Для сравнения предложений составь перечень параметров из проекта и проси у поставщика подтверждение каждого из них в спецификации или сертификате.
Как подобрать изделие по документации
Подбирая двутавровую балку, исходи из проектного обозначения, пролёта, схемы опирания, соединений и предусмотренных воздействий. Эти условия определяет специалист, отвечающий за расчёт конструкции. Подбор «на глаз» по высоте или по похожей фотографии не подтверждает прочность и жёсткость элемента.
Перед заказом выпиши полное обозначение сечения, стальную марку, требуемую длину и количество. Отдельно проверь, указаны ли допуски, состояние поверхности, требования к резке и подготовке торцов. Если в документах есть несколько похожих позиций, уточни различия у проектировщика, не подменяя профиль ближайшим доступным размером.
Таблицы изготовителей помогают сверять геометрию и справочные характеристики конкретной серии. Используй данные из актуальной документации на нужную марку и стандарт. Таблица размеров сама по себе не определяет допустимый пролёт или нагрузку: для этого нужны расчётная схема, свойства стали, закрепление, соединения и другие условия проекта.
Марка стали должна совпадать с проектной спецификацией. Похожие по виду изделия могут иметь разные механические свойства и требования к подтверждению качества. При получении проверь маркировку партии, сопроводительные документы и соответствие заказу; если обозначения расходятся, отложи монтаж до выяснения у ответственного специалиста.
Для длинных элементов заранее согласуй длину поставки, транспорт, место разгрузки и способ подачи на монтаж. Учти подъезд техники, высоту ворот и безопасную зону для перемещения груза. Массу единицы и общий вес партии бери из документов поставщика, а грузоподъёмные средства выбирай по плану работ, а не по приблизительной оценке.
При сравнении цены учитывай не только стоимость металла. На итог влияют длина, марка стали, наличие сертификатов, подготовка поверхности, резка в размер, упаковка и доставка. Предложение без полного обозначения трудно сопоставить с проектной позицией, даже если цена за тонну кажется ниже.
Согласуй заранее, допускает ли проект отверстия, вырезы, подрезку полок или приварку дополнительных деталей. Самовольное изменение стенки или полки может ослабить элемент и нарушить расчётную схему. Если монтажная ситуация требует отступления от чертежа, решение должен подтвердить проектировщик до обработки металла.
Приёмка, хранение и монтаж
В проектной документации к двутавровой балке должны быть привязаны обозначение, материал, расположение и способ соединения с соседними элементами. Перед монтажом сравни фактическое изделие с чертежом и ведомостью. При несоответствии размера, маркировки или длины не исправляй положение подгонкой без согласованного решения.
Осмотри поверхность и торцы после разгрузки. Обрати внимание на заметный изгиб, скручивание, вмятины, трещины, расслоения и повреждение покрытия. Не всякий след хранения является браком, но дефект несущего элемента нужно зафиксировать и передать на оценку ответственному специалисту до установки.
Для подъёма закрепляй профиль только предусмотренным способом и подходящей оснасткой. Длинное изделие может прогибаться или поворачиваться при перемещении; удерживай груз от раскачивания и не допускай нахождения людей под ним. Порядок строповки и временного раскрепления должен соответствовать плану монтажных работ.
До установки проверь отметки опор, расположение крепёжных узлов и подготовку площадки. Профиль должен занять предусмотренное положение, а соединительные детали — совпасть с отверстиями и проектными элементами. Не расширяй отверстия и не меняй болты или сварные швы по собственной инициативе: параметры узла определяются чертежом и технологией монтажа.
После временной фиксации проверь геометрию каркаса и устойчивость элемента до снятия подъёмных средств. Постоянные связи и соединения устанавливай в последовательности, предусмотренной проектом. Временные подпорки нельзя убирать только потому, что профиль визуально стоит ровно: устойчивость зависит от всей схемы и стадии монтажа.
Защиту от коррозии выбирай по условиям эксплуатации и проектной документации. Для этого учитывают влажность, возможный контакт с водой и агрессивной средой, а также совместимость покрытия с последующими слоями отделки или огнезащиты. Перед нанесением состава очисти поверхность способом, разрешённым производителем системы защиты.
На строительной площадке храни стальные элементы на устойчивых подкладках, не укладывая их прямо на грунт и не допуская длительного скопления воды. Разделяй изделия по маркировке, чтобы при монтаже не перепутать похожие серии и длины. Условия складирования должны исключать падение, опасное смещение и повреждение поверхности.
Если профиль нужно резать или сверлить, используй проектные размеры и подходящую технологию. После обработки удали заусенцы, проверь качество кромок и восстанови защитное покрытие там, где этого требует спецификация. Сварку выполняют по согласованной технологии квалифицированные специалисты с предусмотренным контролем шва.
После монтажа сохрани документы на металл, записи о проверке и сведения о применённой защите. Они пригодятся при приёмке и последующем обслуживании конструкции. Если обнаружились отклонения или повреждения, зафиксируй их до закрытия узла облицовкой или другими элементами.
При периодическом осмотре конструкции проверяй зоны опирания и соединения, целостность защитного покрытия и отсутствие заметных изменений геометрии. Двутавровая балка с повреждённым участком, следами коррозии или смещением узла требует оценки специалиста; до устранения причины не закрывай этот участок отделкой и не меняй схему эксплуатации самостоятельно.
