Швеллер — стальной профиль с П-образным сечением: стенка соединяет две полки, направленные в одну сторону. При выборе швеллера сверяй обозначение, геометрию, материал и длину с проектом и каталогом изготовителя. Допустимые нагрузки и узлы крепления определяет расчёт, а не внешний вид профиля.
Устройство и разновидности профиля

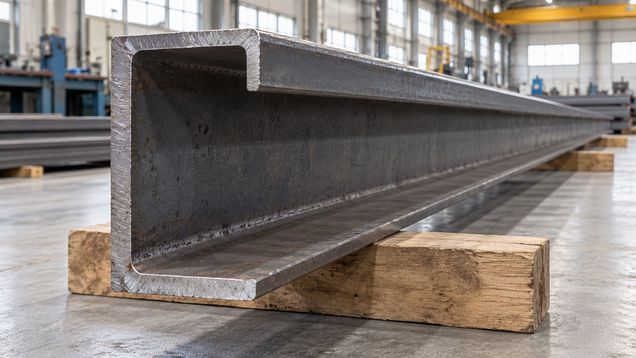

Швеллер представляет собой длинномерный металлический элемент, у которого стенка переходит в две полки. Если смотреть на торец, открытая часть сечения напоминает букву «П» или латинскую U. Такой профиль используют в разных видах каркасов и оборудования, но конкретная функция зависит от проекта и способа закрепления.
У швеллера различают высоту стенки, ширину и толщину полок, толщину стенки, а также радиусы сопряжения. В каталогах указывают обозначение серии и справочные характеристики, включая массу погонного метра. Для точной идентификации сверяй полный набор параметров: совпадение только по высоте не гарантирует, что изделия одинаковы.
По форме полок выпускаются разные серии. В одном исполнении внутренние поверхности полок параллельны, в другом они наклонены. Из-за этого меняются очертания сечения и его параметры. На чертеже или в заказе используй обозначение конкретной серии, а не бытовое описание вроде «обычный П-образный металл».
В европейской номенклатуре встречаются UPE и UPN. Для UPE производитель указывает параллельные полки, а UPN относится к стандартным каналам с иной геометрией внутренних граней. Обозначения и размерные ряды привязаны к каталогу и стандарту; при закупке проверяй именно ту систему, на которую ссылается проект.
Швеллер может быть горячекатаным или изготовленным из листовой стали по проектной технологии. У готового прокатного изделия профиль формируется при прокатке, а составное решение собирают из отдельных элементов. Не делай вывод о способе производства только по виду окрашенной поверхности: запрашивай сведения в спецификации и документах поставщика.
Также различаются марки стали, длины поставки, допуски и варианты обработки поверхности. Внешне близкие изделия могут иметь разные значения этих параметров и разное назначение. Если поставщик предлагает аналог, попроси показать точное обозначение, чертёж сечения и документ, подтверждающий материал.
Выбор по проекту и условиям работы
Подбор начинают с проектной позиции: обозначения серии, размеров, марки стали и длины. Для расчёта конструкции имеют значение схема опирания, направление воздействий, закрепление и соединения с соседними деталями. Выбрать профиль только по длине пролёта или визуальному сравнению нельзя: требуемое сечение определяет инженерный расчёт.
Ведомость металла и рабочие чертежи должны согласовываться между собой. Проверь, совпадают ли маркировка, количество элементов, длины и расположение отверстий. Если одно и то же обозначение в документах записано по-разному или указана альтернативная позиция, запроси уточнение у проектировщика до оформления заказа.
Таблица производителя полезна для проверки геометрии и справочной массы изделий в рамках конкретной серии. Пользуйся актуальными данными и учитывай указанный стандарт. Такие таблицы не заменяют расчёт несущей способности: условия опирания, длина, материал, соединения и работа всего каркаса влияют на проектное решение.
При сравнении марок стали ориентируйся на требования спецификации и документы на партию. Не заменяй материал аналогом лишь потому, что его характеристики кажутся похожими или он есть в наличии. Замена может затронуть работу конструкции, соединений и защитных покрытий, поэтому её согласуют до поставки.
Длину и количество заказываемых элементов сверяй с чертежами, учитывая раскрой, стыки и план монтажа. Самостоятельное изменение длины или расположения стыка может изменить схему элемента. Резку в размер заказывай только по согласованным данным, особенно если торцы участвуют в узлах опирания.
До заказа продумай, как изделие доставят и разгрузят. Уточни массу одной позиции по каталогу или документам поставщика, габариты транспорта и доступ техники к площадке. Перемещение длинномерного груза выполняют с подходящей оснасткой по плану работ; люди не должны находиться под поднятым элементом или в зоне его возможного смещения.
Способ соединения задаётся чертежом: это могут быть болтовые узлы, сварные соединения либо сочетание деталей. Сверь расположение отверстий, размеры крепежа и требования к подготовке поверхности. Если проект предусматривает сварку, уточни технологию, порядок выполнения и контроль швов у ответственного специалиста.
Подбирая сопутствующий крепёж или соединительную пластину к швеллеру, проверяй совместимость элементов и соответствие узлу на чертеже. Нельзя считать, что любая пластина, болт или саморез подходит к профилю только по совпадению отверстия. Для ответственных соединений применяй предусмотренные проектом изделия и крепёж.
Приёмка, монтаж и хранение
После доставки сравни маркировку и документы с заказом. Осмотри поверхность, торцы и кромки на предмет заметного изгиба, скручивания, вмятин, трещин и повреждения покрытия. Если обнаружено отклонение, зафиксируй его и передай на оценку специалисту до монтажа, не маскируя дефект краской или подгонкой.
Для подъёма закрепляй груз способом, предусмотренным планом строповки, и используй исправную оснастку подходящей грузоподъёмности. Открытое сечение может поворачиваться при перемещении, поэтому контролируй положение элемента и исключай раскачивание. Снятие стропов и временных связей допускается после фиксации согласно монтажной последовательности.
До установки проверь отметки опор, расположение закладных деталей и соответствие узлов чертежу. Элемент должен занимать проектное положение, а сопрягаемые поверхности — правильно прилегать. Не расширяй отверстия, не подрезай полки и не меняй способ соединения без согласованного решения проектировщика.
Если конструкция собирается поэтапно, временное раскрепление устанавливают в соответствии с планом монтажа. Устойчивость отдельного элемента может зависеть от уже смонтированных связей и соседних деталей. Не убирай подпорки по внешнему впечатлению: дождись предусмотренного этапа и подтверждения ответственного лица.
При работе с швеллером защищай торцы и поверхности от воды и загрязнений, особенно если элемент долго хранится на площадке. Укладывай металл на устойчивые подкладки, отделяй от грунта и располагай так, чтобы не скапливалась влага. Разделяй позиции по маркировке и длине, чтобы не перепутать близкие серии перед установкой.
Защиту от коррозии выбирают с учётом среды и требований проекта. До нанесения покрытия поверхность очищают способом, который допускает производитель системы. Проверь совместимость грунта, финишного слоя и огнезащиты, если они предусмотрены: несовместимые материалы могут ухудшить сцепление или затруднить дальнейшее обслуживание.
Резку, сверление и сварку выполняй только в предусмотренных местах и по согласованной технологии. После обработки проверь кромки, удаление заусенцев и восстановление защитного покрытия, если это требуется спецификацией. Случайные вырезы в стенке или полке способны изменить работу профиля, поэтому не делай их ради упрощения монтажа.
После установки проверь положение элемента и выполнение проектных соединений, а затем сохрани документы на металл и записи о приёмке. При последующих осмотрах обращай внимание на состояние опор, крепежа, сварных швов и защитного слоя. Если появились смещение, трещины или заметная коррозия, участок должен оценить специалист до продолжения эксплуатации.
Окрашенный или покрытый профиль не всегда позволяет без подготовки оценить состояние металла в труднодоступных местах. При осмотре конструкций уделяй внимание стыкам, местам контакта с другими материалами и зонам, где может задерживаться вода. Порядок ремонта покрытия и замены повреждённых частей определяют с учётом документации на конструкцию.
Составной элемент может отличаться от прокатного не только формой, но и способом соединения отдельных частей. Если в поставке заявлена сварная конструкция, проверь комплект чертежей и предусмотренные документы контроля. Сверять такое изделие следует с проектной позицией целиком, включая геометрию стенки, полок и соединительных швов.
Швеллер при монтаже соединяют с опорами и соседними деталями по разработанной схеме. Проверь, что крепёж затянут или сварные соединения выполнены в установленном порядке, а элемент не получил повреждений от подъёма. Если положение узла отличается от чертежа, останови закрытие конструкции и получи решение ответственного проектировщика.
