Усталость металла — постепенное повреждение при многократных изменениях нагрузки; трещина может расти даже без превышения предела прочности при каждом отдельном цикле. При оценке усталости металла учитывают размах напряжений, форму детали, состояние поверхности и среду. После накопления повреждений оставшееся сечение может разрушиться быстро.
Чем повторное нагружение отличается от разового
Усталость металла возникает, когда переменные нагрузки снова и снова меняют напряжения в детали. Циклом называют повторяющийся ход нагрузки от одного уровня к другому и обратно; важны как размах этих изменений, так и среднее напряжение. Разовое испытание на растяжение не показывает, сколько повторений выдержит тот же элемент.
Развитие усталости металла часто начинается у небольшого дефекта или участка, где форма детали усиливает местное напряжение. Источником могут быть риска обработки, острый переход сечения, пора, включение, коррозионная раковина или дефект сварного соединения. На ранней стадии трещина бывает слишком мала, чтобы ее заметить при обычном осмотре.
По мере циклов трещина может постепенно увеличиваться, пока оставшаяся часть детали не перестанет выдерживать нагрузку. Последнее разрушение иногда выглядит внезапным, хотя ему предшествовал длительный период накопления повреждений. Поэтому отсутствие заметной деформации не доказывает, что деталь не повреждена.
Где начинается и как растет трещина
Локальные пики напряжения возникают возле отверстий, надрезов, резких уступов и мест крепления. На сварной конструкции внимание уделяют переходам шва и соседним зонам, где сочетаются геометрические неровности, возможные дефекты и остаточные напряжения — внутренние напряжения, сохраняющиеся после сварки или изготовления. Плавные переходы и качественная обработка поверхности помогают снизить концентрацию напряжений, но не отменяют расчет.
На срок до появления трещины влияют марка сплава, термическая обработка, размер зерна, чистота материала и направление прокатки или ковки. Поверхностное упрочнение в одних условиях может улучшить результат, а остаточные растягивающие напряжения или грубая обработка — ухудшить. Поэтому данные для одного состояния металла нельзя автоматически переносить на другое.
Коррозионная среда, температура и переменный контакт также меняют поведение детали. Влага и агрессивные вещества способны ускорять рост повреждения у поверхности, а нагрев меняет свойства материала и распределение напряжений. В расчетах учитывают не только номинальную нагрузку, но и условия, в которых работает изделие.
Какие параметры определяют ресурс
Наиболее важен диапазон напряжений в каждом цикле: с его ростом обычно сокращается число повторений до разрушения. Значение имеют также средняя нагрузка, форма цикла, частота, число перегрузок и их последовательность. Если режимы меняются, простое усреднение нагрузки может скрыть опасные пики.
Повреждения, связанные с усталостью металла, зависят от размеров детали и качества поверхности. Те же нагрузки могут дать различный результат для гладкого образца и детали с резьбой, отверстием или сварным швом. Допуски, следы механической обработки и остаточные напряжения становятся частью оценки, когда проект чувствителен к повторному нагружению.
Некоторые стали и другие сплавы демонстрируют условный предел выносливости: в заданном испытании образец выдерживает установленное число циклов без разрушения при определенном напряжении. Этот результат относится только к выбранной процедуре и не является универсальной границей для любых материалов и условий. Для алюминиевых сплавов, сварных узлов, коррозионной среды и переменных нагрузок поведение может отличаться. Значение, используемое в проекте, должно соответствовать марке, состоянию и методу получения данных.
Как проводят испытания
В лаборатории усталость металла исследуют на образцах, которые многократно нагружают по заданному режиму до разрушения или установленного числа циклов. Для серии испытаний меняют уровень напряжений и отмечают, сколько циклов выдержал каждый образец. По таким данным строят диаграмму зависимости напряжения от числа циклов до отказа.
Такую зависимость часто называют кривой S–N или диаграммой Вёлера: она показывает результат конкретной серии образцов при указанных условиях. Форма образца, поверхность, частота, среднее напряжение, температура и среда влияют на полученные данные. Результаты испытаний одного вида не заменяют сведения для другого режима нагрузки без инженерного обоснования.
Отдельно исследуют рост уже существующей трещины, измеряя ее продвижение за заданное число циклов. Это помогает оценивать изменение повреждения, но не дает само по себе полного срока службы детали: нужны данные о размере начального дефекта, нагрузке и геометрии. Метод и параметры испытания указывают в протоколе, чтобы результаты можно было правильно сравнить.
Как применять расчет и осмотр
Усталость металла в конструкции оценивают по циклическим нагрузкам, материалу, геометрии и возможным дефектам. В расчет включают переходные режимы, вибрацию, удары, смену направления нагрузки и условия окружающей среды, если они предусмотрены эксплуатацией. Для ответственных узлов используют применимые нормы и расчетную схему, соответствующую реальной работе детали.
При проектировании стараются уменьшить острые переходы и лишние надрезы, контролируют качество поверхности и сварных соединений, а также защищают металл от коррозии. Изменение формы может перераспределить нагрузку, поэтому его проверяют расчетом. Нельзя просто увеличить сечение или добавить накладку без проверки новых напряжений в местах окончания усиления.

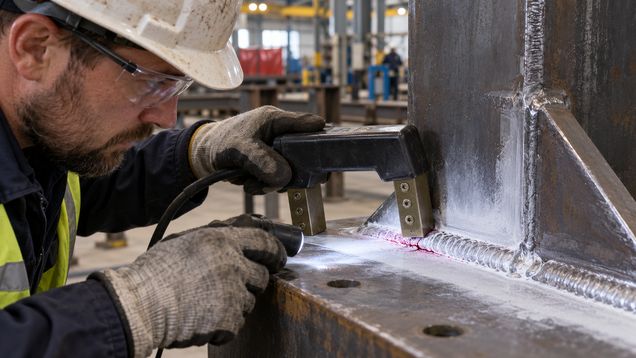

Периодичность контроля задают по последствиям отказа, режиму нагружения, доступности детали и требованиям проекта. Визуальный осмотр выявляет не все трещины; для скрытых или поверхностных дефектов выбирают подходящий метод неразрушающего контроля с учетом материала и расположения зоны. При обнаружении трещины решение о ремонте или замене принимает специалист после оценки ее глубины, направления и нагрузки.
Что учитывать при эксплуатации
Сравнивая разные марки или способы обработки, используй данные испытаний с сопоставимыми характеристиками образцов и цикла нагрузки. Уточни, относятся ли значения к гладкому металлу, сварному соединению, термообработанному состоянию или покрытой поверхности. Различия в подготовке образцов могут быть важнее небольшого расхождения чисел в таблицах.
Если конструкция начала вибрировать, перегреваться или работать в новом режиме, расчетные уровни и последовательность нагрузок могут измениться. Это повод проверить крепления, возможные источники колебаний и зоны концентрации напряжений, а не просто принять прежний ресурс как неизменный. Для модернизации учитывают, как новые узлы передают усилия на существующие детали.
При эксплуатации периодически сопоставляй состояние критических зон с исходной документацией и историей нагрузок. Оценка риска усталости металла должна учитывать выявленные дефекты, скорость их роста и последствия отказа. При признаках трещины деталь выводят из опасного режима до проверки по процедуре, установленной для конкретного оборудования.
