Лента ФУМ из PTFE помогает герметизировать некоторые резьбовые соединения, но подходит не для каждой конструкции и рабочей среды. Перед монтажом ленту ФУМ выбирают по типу резьбы, материалу фитинга, давлению и совместимости с водой, газом либо другой средой; способ намотки сверяют с инструкцией изделия.
Что представляет собой лента

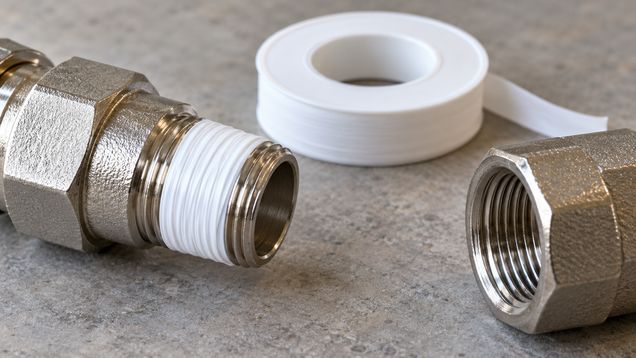

Лента ФУМ — тонкий уплотнительный материал на основе политетрафторэтилена, который также обозначают PTFE. При сборке резьбового соединения лента заполняет часть зазоров между витками наружной и внутренней резьбы, помогая получить герметичный стык. Результат зависит от конструкции фитинга, состояния резьбы, марки материала и соблюдения инструкции.
Изделия отличаются шириной, толщиной, плотностью, длиной рулона и областью применения. Эти параметры влияют на удобство обмотки и количество материала, которое попадает в резьбу, поэтому сравнивайте технические данные, а не только цвет или надпись «ФУМ». Цветовая маркировка и обозначения не одинаковы у всех изготовителей и сами по себе не подтверждают пригодность для конкретной среды.
Ленту ФУМ обычно рассматривают для соединений, в которых герметизация предусмотрена по резьбе. У конических трубных резьб уплотнение формируется при затягивании сопряжённых витков, а герметизирующий материал помогает закрыть микрозазоры. У прямых резьб конструкция может полагаться на уплотнительное кольцо, прокладку или торцевую поверхность: в таком узле лента на резьбе не заменяет предусмотренный элемент.
Как проверить совместимость
До покупки определите тип резьбы по маркировке детали, чертежу или документации производителя. Внешне похожие соединители могут иметь разные профили и способ уплотнения; совпадения диаметра недостаточно, чтобы считать их совместимыми. Если обозначение неизвестно, уточните его у изготовителя фитинга или специалиста, а не подбирайте материал только по тому, что деталь удалось накрутить.
Лента ФУМ должна подходить к рабочей среде, температуре, давлению и материалу обеих деталей. Для холодной или горячей воды, питьевого водоснабжения, воздуха, масла и газа требования к уплотнителю могут различаться; проверяйте область применения именно конкретного рулона. Не переносите допуск одного изделия на другую ленту, даже если обе сделаны из PTFE и выглядят одинаково.
Для питьевой воды выбирайте изделие с обозначенной пригодностью к такой системе и требуемыми документами. Для газовой линии выбирайте ленту ФУМ, прямо предназначенную или одобренную для соответствующего газа и типа соединения; обычная белая лента не становится газовой из-за материала или цвета. Работы с газовым оборудованием поручайте квалифицированному специалисту по действующим требованиям вашего региона.
Если в соединении есть уплотнительное кольцо, конус, плоская прокладка или фланцевая поверхность, проверьте руководство к фитингу. Герметичность таких конструкций обеспечивается назначенной зоной контакта, а добавочная обмотка резьбы может помешать правильной посадке или создать ложное ощущение завершённого монтажа. Не устанавливайте уплотнитель там, где его не предусматривает конструкция.
Подготовка соединения
Перед намоткой осмотрите наружную и внутреннюю резьбу при хорошем освещении. Удалите старую ленту, герметик, грязь и металлическую стружку способом, безопасным для материала детали; не восстанавливайте лентой сорванные витки, трещины, глубокие заусенцы или заметную коррозию. Повреждённый фитинг заменяют либо передают на оценку специалисту.
Проверьте, что детали имеют подходящий тип и размер резьбы и собираются без перекоса. Первые витки должны заходить ровно; если соединение идёт туго с самого начала или качается, разберите его и уточните причину. Не пытайтесь исправить несовпадение увеличением слоя уплотнителя: материал не превращает неподходящие детали в совместимую пару.
Рабочую зону подготовьте так, чтобы оторванные кусочки и загрязнения не попали внутрь трубы. Храните рулон закрытым до применения, держите руки и резьбу чистыми, а ленту отматывайте непосредственно перед сборкой. Для небольшого фитинга и крупной резьбы может требоваться лента разной ширины, поэтому подбирайте размер по инструкции продукта и геометрии соединения.
Как наматывать и собирать
Лентой ФУМ обматывают наружную резьбу в направлении, при котором затягивание фитинга не разматывает обмотку. Для распространённой правой резьбы изготовители обычно показывают намотку по часовой стрелке при взгляде на торец наружного конца, однако направление и стартовую точку сверяйте с инструкцией конкретного изделия. Натягивайте ленту равномерно, укладывая витки по резьбе без складок и свободных петель.
Не закрывайте лентой входное отверстие и не допускайте свисающего внутрь материала. Некоторые изготовители советуют оставить первый виток резьбы открытым, чтобы обрезки не попали в трубопровод; у других изделий порядок может описываться иначе. Следуйте указанной схеме и прижмите материал к профилю резьбы, чтобы он не сбился во время навинчивания фитинга.
Универсального числа витков для любой ленты и резьбы нет: оно зависит от ширины, толщины и плотности материала, размера соединения и требований производителя. Ориентируйтесь на инструкцию на упаковке или технический лист; не добавляйте слои автоматически «для надёжности». Слишком толстая обмотка может мешать нормальной сборке, а избыток материала не исправит повреждение или неправильную посадку.
После обмотки аккуратно навинтите ответную деталь, не допуская перекоса. Сначала наживите соединение вручную, затем затяните предусмотренным инструментом и способом для данного типа фитинга; не применяйте чрезмерное усилие. Если резьбу пришлось ослабить или повернуть назад после затяжки, не считайте герметичность гарантированной: разберите стык и восстановите уплотнение по инструкции изделия.
Не смешивайте ленту с пастой или другим герметиком, если такое сочетание не разрешено изготовителями материалов и фитинга. В отдельных системах несколько способов уплотнения допустимы, но это зависит от конкретных продуктов и не является правилом для всех соединений. Любые специальные требования к моменту затяжки, числу витков и последующей корректировке положения детали имеют приоритет над общими рекомендациями.
Контроль и ограничения применения
После сборки проверьте стык подходящим для системы способом и при предусмотренном испытательном давлении. Для водяной линии контролируйте соединение во время испытания и после подачи воды; для газа проверку и ввод в эксплуатацию выполняет специалист по установленной процедуре. Не ищите утечку газа открытым пламенем и не подавайте рабочую среду, пока соединение не проверено.
Если соединение продолжает пропускать, сначала изолируйте участок и сбросьте давление безопасным способом. Затем выясните, подходит ли тип резьбы, не повреждены ли детали, соответствует ли уплотнитель среде и соблюдена ли технология сборки. Простое добавление ленты поверх собранного стыка не устраняет причину утечки и может скрыть неисправность.
Лента не заменяет прокладки в разъёмных соединениях, уплотнительные кольца, конусные посадки, резьбовые стопоры или проектные уплотнения, если конструкция рассчитана на них. В пневматике, отоплении, технологических трубопроводах и системах с опасными средами действуют свои требования к материалу и испытаниям. Для оборудования под давлением или ответственных линий опирайтесь на проект, документацию изготовителя и работу квалифицированного монтажника.
Если соединение выполнено из пластика, особенно внимательно соблюдайте требования производителя фитинга к уплотнению и затяжке. Слишком большое количество материала или чрезмерное усилие могут нарушить правильную посадку детали; допустимый способ сборки зависит от конструкции и марки пластика. Не используйте инструмент или герметик, если производитель запрещает такое сочетание.
Выбор рулона и хранение
При выборе сопоставьте тип и размер резьбы, рабочую среду, температуру, давление, материалы соединяемых деталей и требования к питьевой воде или газу. На маркировке проверьте назначение, размеры рулона, ограничения по эксплуатации и данные изготовителя. Если информации недостаточно, запросите технический лист и подтверждение совместимости до монтажа, а не после появления течи.
Сохраните упаковку или запишите производителя и маркировку партии, особенно если материал применяется в ответственной системе. Держите рулоны закрытыми, чистыми и в условиях, указанных изготовителем; загрязнённую, порванную или утратившую маркировку ленту не используйте для узла, где важна подтверждённая совместимость. При хранении на объекте не смешивайте рулоны разных назначений в одной безымянной коробке.
Перед подачей воды, воздуха или иной рабочей среды убедитесь, что резьба цела, уплотнитель соответствует назначению фитинга, а монтаж выполнен по инструкции. Проверьте соединение способом, предусмотренным для системы, и устраните замечания до перехода к штатной эксплуатации. Лента ФУМ применяется только на соединениях, где герметизация предусмотрена по резьбе и подтверждена документацией.
