Труба ПНД используется в инженерных сетях, если материал и параметры подходят условиям прокладки. Перед выбором трубы ПНД сверяют назначение линии, наружный диаметр, толщину стенки, рабочее давление и способ соединения с проектом. Для разных систем требования к изделию и монтажу отличаются.
Назначение и маркировка
Труба ПНД изготовлена из полиэтилена низкого давления и может применяться в системах водоснабжения, напорного водоотведения, защитных каналах и других коммуникациях, если конкретное изделие предназначено для такой задачи. Назначение проверяют по маркировке, технической документации и проекту, а не только по чёрному цвету или надписи продавца.
Полимерные трубы выпускают из разных марок сырья и для разных режимов работы. На изделии обычно указывают производителя, материал, наружный диаметр, толщину стенки, серию или отношение SDR, стандарт либо технические условия и партию. Сверьте эти обозначения с документами поставки, чтобы прослеживались характеристики именно полученного товара.
Маркировка трубы ПНД должна соответствовать назначению сети. В Украине для напорных систем водоснабжения и водоотведения из полиэтилена применяются национальные стандарты серии ДСТУ EN 12201; требования к трубам и фитингам зависят от части стандарта и типа изделия. Для газа, горячей воды и других специальных сред используют только системы, прямо предназначенные и допущенные для этих условий.
Не переносите свойства одной серии на весь полиэтилен. Труба для холодной воды не становится автоматически пригодной для отопления, питьевого водоснабжения или газовой сети. Для питьевой воды запросите документы, подтверждающие разрешённое назначение материала, а для газопровода соблюдайте отдельные требования проекта и квалификации монтажной организации.
Как подобрать диаметр и стенку
Наружный диаметр и толщина стенки влияют на внутреннее сечение, пропускную способность и работу соединений. Расчётный диаметр выбирают по расходу, длине линии, перепаду высот, потерям давления и параметрам оборудования. При реконструкции учитывайте фактический внутренний просвет существующих участков и характеристики насосов или арматуры.
Труба ПНД большего диаметра требует проверки по гидравлическому расчёту: на расход влияют внутреннее сечение, длина линии, перепад и местные сопротивления. Сверьте решение с насосом и арматурой, а не только с наружным диаметром соседнего участка.
Отношение SDR показывает соотношение наружного диаметра трубы и толщины стенки: при одинаковом диаметре меньшее значение означает более толстую стенку. Это обозначение нельзя трактовать отдельно от марки полиэтилена, допустимого давления, температуры и требуемого срока службы. Номинальное давление из каталога сверяйте с условиями, для которых оно заявлено производителем.
Для трубы ПНД уточните одновременно диаметр, материал, SDR или толщину, требуемое рабочее давление и среду. Не выбирайте вариант только по максимальному давлению на упаковке: проект может учитывать гидроудар, температурные изменения, глубину заложения и внешнюю нагрузку. Если параметров в задании нет, передайте их проектировщику или инженеру, отвечающему за сеть.
Подбирайте фитинги, краны и переходы той же системы, с совместимым диаметром и допустимым режимом. Переходы между полиэтиленом и металлом предусматривайте через соответствующие соединительные детали. Проверьте, можно ли разместить соединения в доступном месте для обслуживания и не окажутся ли разъёмные узлы под постоянной нагрузкой или в зоне будущей засыпки.
Соединение труб и фитингов
Способ соединения выбирают по материалу, диаметру, назначению сети и инструкции изготовителя. Для полиэтиленовых систем могут применяться компрессионные фитинги, стыковая сварка или электромуфтовая технология. Не каждый способ подходит для любого диаметра и давления, а совместимость деталей должна быть подтверждена документацией.

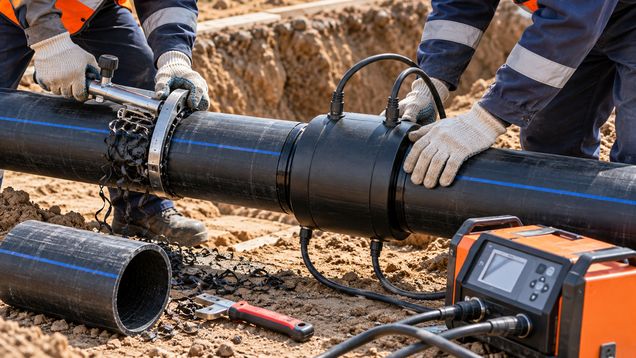

Сварку выполняют подготовленным оборудованием с соблюдением процедуры: очищают и подготавливают торцы, проверяют соосность, температуру, время и усилие соединения. Параметры зависят от оборудования, диаметра и типа соединения. Не подменяйте их приблизительным нагревом или бытовым инструментом, если проект и изготовитель требуют специализированной сварочной машины.
Перед соединением осмотрите торцы и корпус на трещины, вмятины, расслоения и загрязнение. Отрежьте участок ровно инструментом, предназначенным для выбранного диаметра, и соблюдайте правила снятия фаски или зачистки, если это предусмотрено методом. Готовое соединение проверяют визуально и фиксируют в журнале монтажа по правилам системы.
При укладке полиэтиленовой трубы нельзя допускать скручивания, резкого залома или чрезмерного изгиба, который превышает ограничения производителя. Радиус изгиба зависит от диаметра, температуры, марки материала и способа укладки. Для поворота трассы применяйте предусмотренные изгибы или фасонные детали, не создавая усилия на соединении.
Прокладка в грунте и внутри здания
Трассу размечают до земляных работ и сверяют с планом других коммуникаций. Уточните глубину, уклон, точки ввода, колодцы, пересечения и расстояния до кабелей, фундаментов и соседних труб по проекту и местным требованиям. Перед механизированной разработкой грунта подтвердите расположение существующих сетей.
Основание траншеи готовят без острых камней, строительного мусора и предметов, которые могут повредить стенку. Способ устройства постели, материал обсыпки и послойное уплотнение указывают в проекте с учётом грунта и нагрузки. Трубу засыпают так, чтобы сохранить положение и не передавать на стыки локальные усилия.
При вводе в здание защитите участок от точечного давления и повреждения на границе фундамента. Предусмотрите опоры, гильзы и компенсацию подвижек конструкций согласно проекту. Не крепите полимерную линию жёстко к элементам, которые перемещаются по-разному, если такое крепление не предусмотрено узлом.
Храните бухты и прямые отрезки на ровной площадке, защищая их от ударов, грязи и длительного нагрева или прямого солнца. При разгрузке не сбрасывайте трубы с борта и не тяните их по острым кромкам. Осмотрите каждую поставку, отметьте повреждённые участки и не устанавливайте изделия с дефектами.
Проверка сети перед вводом в работу
После сборки сеть испытывают по проекту и требованиям к конкретному виду коммуникации до того, как соединения станут недоступны. Метод, давление, продолжительность, подготовку и оформление протокола определяет проект или действующая процедура; универсальные значения для всех систем применять нельзя. Испытание проводит ответственная организация с подходящими приборами и мерами безопасности.
При проверке контролируют герметичность стыков, состояние опор, арматуры, вводов и мест соединения с другими материалами. Если обнаружена утечка или смещение, устраните причину и повторите предусмотренную процедуру. Не скрывайте дефект дополнительной обмоткой или засыпкой до документирования и проверки исправленного участка.
Для газовых сетей бытовой порядок монтажа не заменяет проект, специальные требования и допуск квалифицированных исполнителей. Не используйте водопроводную трубу или фитинг только потому, что совпал диаметр. Назначение изделия и способ приёмки должны быть подтверждены документами на систему и проектной документацией.
Что проверить перед покупкой
Сопоставьте маркировку и документы с рабочим проектом: назначение, стандарт, материал, наружный диаметр, толщину стенки, SDR или расчётное давление, длину и комплектность фитингов. Проверьте партию и условия хранения у поставщика. Для сетей с особыми требованиями запросите подтверждение характеристик и проследите, чтобы документы относились к выбранной серии.
Для выбора трубы ПНД подготовьте спецификацию с условиями прокладки, перечнем соединений и требованиями к испытаниям. Уточните, кто выполняет сварку, какие записи ведутся по каждому стыку и какие документы передаются заказчику после монтажа. Такой перечень уменьшает риск заменить проектное изделие на внешне похожий, но неподходящий вариант.
Труба ПНД подходит для конкретной линии, когда её назначение и расчётные параметры совпадают с проектом, а совместимые соединения и испытания предусмотрены заранее. Сохраните маркировку, паспорта партии, протоколы сварки и испытаний вместе с исполнительной схемой, чтобы при ремонте можно было определить материал, трассу и установленную арматуру.
