Гидрошпонка встраивается в бетонный шов и помогает ограничить путь воды через конструкцию. Профиль подбирают по типу шва, ожидаемому перемещению, давлению воды и способу бетонирования. Состав материала и геометрия должны соответствовать проекту и паспорту системы. Ошибочный выбор или смещение при заливке может оставить протечку.
Как работает водозащитный элемент

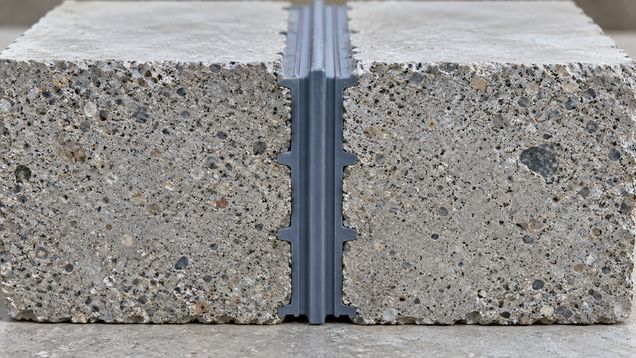

Гидрошпонка — это непрерывная лента или профиль, который размещают в зоне стыка бетонных захваток либо между конструкцией и примыкающим элементом. После бетонирования часть профиля оказывается заделана в бетон с одной или обеих сторон шва. Ребра и другие элементы профиля удлиняют путь воды и удерживают изделие в теле конструкции.
Профили из ПВХ-П и других эластичных полимеров работают как встроенный барьер. Их конфигурация может включать плоские крылья с ребрами, центральную полую часть или другие детали для конкретного типа соединения. Внешний вид не показывает допустимое давление и ход шва, поэтому эти параметры проверяют по документации изделия.
Гидрофильный шнур или профиль действует иначе: при контакте с водой материал набухает и прижимается к окружающему бетону. Такие решения используют в предусмотренных производителем неподвижных строительных швах и вокруг проходок. Они не являются заменой деформационной вставке, если соединение должно воспринимать значительные перемещения.
Также встречаются наружные профили, которые фиксируют на поверхности бетона, и комплектные системы с инъекционными каналами. Они требуют своего способа крепления, подготовки основания и узлов соединения. Уточни, относится ли выбранное изделие к закладному профилю, наружному элементу или гидрофильному уплотнителю.
Тип шва и геометрия профиля
Рабочий шов бетонирования появляется там, где заливку разделяют на этапы. В таком стыке армирование обычно продолжается через шов, а водозащитный элемент должен сохранять непрерывность барьера. Для него выбирают профиль, рассчитанный на соответствующую конструкцию и условия контакта с водой.
Деформационный или температурный шов разделяет части сооружения и допускает их перемещение относительно друг друга. Для такого узла важны направление и величина ожидаемого движения, раскрытие шва и наличие давления. У профилей для подвижных соединений геометрия может иметь центральную часть, которая помогает воспринимать заданные деформации.
Профиль для неподвижного стыка нельзя автоматически переносить на подвижный. Если элемент не рассчитан на раскрытие, растяжение или сдвиг, перемещение может нарушить герметичность либо повредить его заделку. Тип шва и арматурную схему определяют по проекту, а не только по ширине ленты.
Внутренний профиль размещают в теле бетона, наружный — у внешней поверхности конструкции или в другой предусмотренной проектом зоне. Важны ширина профиля, глубина заделки, расположение ребер и расстояние до арматуры. Неправильное положение может оставить короткий путь для воды или помешать укладке и уплотнению смеси.
Материал и условия эксплуатации
ПВХ-профили выпускают в разных размерах и исполнениях для строительных и деформационных швов. У отдельных серий отличаются гибкость, прочность, химическая стойкость и допустимый ход. Уточняй точную модификацию и характеристики при контакте с грунтовой водой, сточными водами, солями или технологическими жидкостями.
Эластомерные и термопластичные материалы могут отличаться по соединению, температурному диапазону и устойчивости к среде. Цвет сам по себе не подтверждает химический состав или пригодность для питьевой воды. Если проект задаёт стандарт, сертификацию или конкретное вещество, сверяй документы именно на выбранный артикул.
Гидрофильные изделия чувствительны к преждевременному контакту с водой, поскольку набухание должно происходить в рабочем шве после бетонирования. Уточни условия хранения, влажность основания, необходимость клеевого состава и время до заливки. Некоторые продукты допускают сухую или слегка влажную поверхность, но не стоящую воду; это правило зависит от инструкции конкретного состава.
Рабочая нагрузка включает не только напор воды. Учитывают циклы увлажнения, движение конструкции, температуру, качество бетона, химическую среду и доступность узла для ремонта. Значения давления и перемещения из каталога относятся к определённым условиям испытания и не переносятся без проверки на любой объект.
Как подобрать изделие под проект
Тип гидрошпонки выбирают после того, как определены вид шва, предполагаемые перемещения и направление возможного напора воды. Затем сверяют ширину и форму профиля с толщиной конструкции, армированием и деталями примыканий. Для сложного узла проектировщик или поставщик системы должен подтвердить совместимость элементов.
- Уточни, будет ли шов рабочим, усадочным, температурным или деформационным.
- Сопоставь ожидаемое раскрытие и сдвиг с допустимым перемещением профиля.
- Проверь заявленное давление воды, глубину заделки и условия эксплуатации.
- Выбери внутреннее, наружное или гидрофильное исполнение для конкретного узла.
- Заранее определи, как выполняются углы, Т-образные пересечения, крестовины и переходы.
В местах поворота и пересечения гидрошпонка должна сохранять непрерывность барьера. Для ряда профилей производитель предлагает готовые угловые и переходные детали, а прямые стыки соединяют сваркой или иным установленным методом. Не заменяй предусмотренное соединение случайным нахлёстом или герметиком без подтверждения системы.
В проекте также учитывают расстояние от профиля до арматурных стержней и опалубки. Изделие должно оставаться в заданном положении и не перекрывать путь бетону при укладке. Если рядом плотное армирование, заранее согласуй геометрию узла и порядок подачи смеси.
Монтаж до и во время бетонирования
До установки проверь маркировку, целостность ленты, отсутствие заломов и загрязнений на поверхности соединения. Храни рулоны в условиях, указанных изготовителем, чтобы избежать нагрева, деформации или преждевременного увлажнения. Повреждённый участок не скрывай в бетоне: замени его или согласуй ремонт по технической документации.
Закладной профиль закрепляют к арматуре или опалубке предусмотренными держателями, зажимами либо другим штатным способом. Крепёж не должен прокалывать рабочую часть, если это не разрешено производителем. Перед заливкой проверь положение по оси шва, непрерывность линии и устойчивость фиксации.
Стыковку термопластичных профилей выполняют подходящим оборудованием и по инструкции. Для некоторых ПВХ-систем прямые торцы сваривают нагретым инструментом, а углы и пересечения делают заводскими фасонными элементами. В зоне соединения сохраняют непрерывность ребер и не допускают смещения или холодного непровара.
Во время укладки смеси профиль не должен всплывать, складываться или отходить от проектного положения. Бетон тщательно уплотняют вокруг него, не повреждая ленту вибратором и не оставляя пустот или раковин. Особенно внимательно заполняют участки под ребрами, у арматуры и возле стыков.
Гидрофильный профиль устанавливают на очищенное основание, применяя рекомендованный клеевой состав и соблюдая необходимое время выдержки до бетонирования. Защити его от дождя, луж и загрязнения, если это требуется для данной модели. При заливке обеспечь плотный бетон вокруг материала, иначе набухший слой может расшириться в пустоту вместо прижатия к стенкам шва.
После первой заливки рабочую поверхность подготавливают к следующему этапу: удаляют цементное молочко, непрочные частицы и загрязнения в соответствии с проектной технологией. Перед закрытием шва осмотри положение, целостность и стыки водозащитного профиля. Фотографии скрытых работ и сведения о партии помогут подтвердить, что именно было смонтировано.
Ошибки, снижающие герметичность
Одна из частых ошибок — выбирать профиль только по ширине шва или цене рулона. Для надёжной работы важны подвижность соединения, напор, среда, бетонное сечение и способ заделки. Универсальной модели для всех типов швов и сооружений нет.
Неправильное расположение, слабое крепление или повреждение при вибрировании создают обходной канал для воды. Такой дефект может проявиться лишь после заполнения резервуара, устройства обратной засыпки или сезонного подъёма грунтовых вод. Контроль до заливки дешевле и проще, чем вскрытие готовой конструкции.
Гидрофильный шнур не следует заранее замачивать или оставлять под дождём, если инструкция требует защиты до бетонирования. Слишком раннее набухание может осложнить укладку и уменьшить способность материала работать в проектном положении. Для профиля, рассчитанного на неподвижный шов, также недопустимо назначать функцию деформационного уплотнения.
Самостоятельно заменять сварной стык, фасонный элемент или профиль на внешне похожий материал рискованно. Разные составы могут не свариваться между собой или иметь несовпадающие размеры ребер. При изменении марки изделия согласуй узел и способ соединения до начала работ.
Перед заливкой гидрошпонка должна быть целой, закреплённой и расположенной по проекту, а её стыки — выполненными способом, который указан для данной системы. Проверь, что бетон можно уплотнить по обе стороны профиля и что дождь или грязь не загрязнили рабочие поверхности. После бетонирования зафиксируй скрытый узел в исполнительной документации.
