Шаровой кран перекрывает поток поворотом шара с проходным отверстием. Корпус, седла и уплотнения должны соответствовать трубопроводу, среде и температуре. При подборе шарового крана проверь проход, давление, материал корпуса и присоединение, а для газовой или промышленной линии — допуск изделия.
Устройство и принцип действия

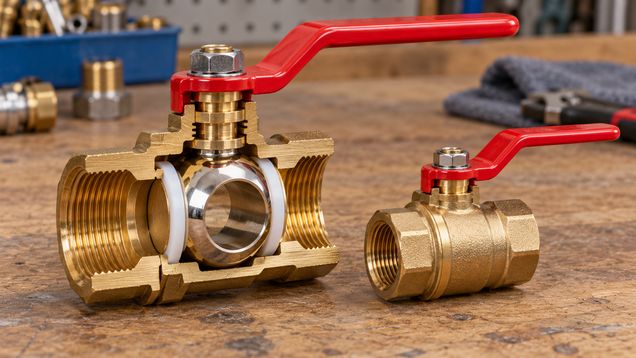

Шаровой кран состоит из корпуса, сферического запорного элемента, штока, рукоятки или привода и уплотнительных седел. Отверстие в шаре пропускает поток, когда совпадает с направлением трубопровода; поворот штока примерно на четверть оборота переводит арматуру в закрытое положение. Конкретная схема работы зависит от числа ходов и конструкции изделия.
Седла шарового крана прижимают запорный элемент и ограничивают утечку через проход. Герметичность также зависит от уплотнения штока, качества поверхности шара, сборки корпуса и допустимого перепада давления. Износ или загрязнение седла могут привести к подтеканию даже при полностью повернутой рукоятке.
Полнопроходная модель имеет проход, близкий к внутреннему диаметру присоединённой трубы; у стандартного или редуцированного исполнения отверстие меньше. Это влияет на гидравлическое сопротивление и возможность пропуска оборудования для прочистки, но не определяет все характеристики арматуры. Сравнивайте проход по документации, а не только по номинальному диаметру.
Для каких сетей подходит кран
Для бытовых трубопроводов выбирают модели для холодной или горячей воды и отопления, если такие параметры прямо указаны изготовителем. Корпус и уплотнения должны выдерживать температуру теплоносителя, давление и состав воды. Кран для водоснабжения нельзя автоматически ставить на газ, пар, масло или химический раствор.
Шаровой кран для газа должен иметь предназначенную для газа конструкцию, нужные материалы и подтверждённый допуск для страны установки. Присоединение и маркировку проверяют по местным правилам и паспорту изделия. Использование обычного водяного крана в газовой системе недопустимо, даже если резьба совпадает.
В промышленной линии дополнительно учитывают вязкость, абразивность, коррозионную активность, возможные твёрдые частицы и циклы работы. ISO 17292, например, устанавливает требования к металлическим шаровым клапанам для нефтяной, нефтехимической, газовой и смежной промышленности. Такой стандарт подходит только для своего назначения и не заменяет подбор арматуры для иных сетей.
Проход, давление и температура
Уточни рабочее и максимальное давление, возможные скачки, температуру среды и окружающего воздуха. На корпусе могут быть отдельные ограничения по давлению и температуре, а седло или уплотнение штока — иметь более узкий диапазон. Для эксплуатации применяют наименьшее из ограничений, указанных для конкретной модели и условий.
Маркировка PN или Class не означает, что кран сохраняет одинаковую допустимую нагрузку при любой температуре. Повышение температуры может уменьшать разрешённое давление, особенно для некоторых полимерных седел и уплотнений. Перед выбором найди в паспорте таблицу «давление–температура» и проверь режимы пуска, останова и кратковременного нагрева.
При подборе также учитывают расход, перепад давления и требуемый диаметр прохода. Слишком малое отверстие увеличивает сопротивление, а более крупный корпус не всегда улучшает работу системы, если размеры и режим не рассчитаны. Для критичного потока ориентируйся на коэффициент пропускной способности и расчёт сети.
Материалы корпуса, шара и седла
Корпус может быть изготовлен из латуни, бронзы, стали, нержавеющей стали или полимера; шар и шток также имеют собственные марки материала. Покрытие шара, прокладки и корпус оценивают вместе с химическим составом среды. Название основного металла не подтверждает совместимость всего узла.
Седла и уплотнения выпускают из разных полимеров и эластомеров, каждый со своим диапазоном температур и химической стойкостью. Седла из PTFE, например, применяются в ряде моделей, но одно название материала не даёт универсальной оценки для любого давления и цикла. Сверь конкретную среду, режим и таблицу изготовителя до покупки.
Если в системе есть вода для питья, проверь разрешение материалов для контакта с питьевой водой. Для кислородсодержащей, солёной или химически активной среды уточни стойкость корпуса, шара, седел и уплотнений. Не заменяй прокладку или смазку на случайный аналог без подтверждённой совместимости.
Тип прохода и варианты соединения
Двухходовой кран перекрывает поток между входом и выходом, а трёхходовые модели могут распределять или смешивать потоки через L- или T-образный канал. Положение рукоятки и схема портов зависят от конкретной конструкции. Перед монтажом сопоставь маркировку и чертёж, чтобы не перепутать направление переключения.
Кран присоединяют резьбой, фланцами, сваркой, пресс-соединением или разъёмной муфтой — в зависимости от типа трубопровода и назначения. Для резьбовой модели проверь стандарт и размер резьбы; для фланцевой — давление, сверловку и уплотнительную поверхность. Несовпадение резьб или фланцев нельзя исправлять чрезмерной затяжкой.
При выборе шарового крана для тесного узла проверь длину корпуса, направление установки рукоятки, наличие места для полного поворота и доступа к обслуживанию. Учитывай, что привод может требовать дополнительного пространства и питания. Для подземного или скрытого монтажа выбирай модель, которую можно осмотреть и заменить предусмотренным способом.
Установка и повседневное управление
Перед монтажом изолируй участок, сбрось давление и убедись, что в трубопроводе нет горячей или опасной среды. Проверь направление потока по стрелке, если оно нанесено или задано производителем. Некоторые модели двунаправленные, другие должны устанавливаться с определённой стороны.
При сборке резьбового узла удерживай деталь за предусмотренные грани, не передавай монтажный момент через шток, рукоятку или корпус. Сварку выполняй только для модели с разрешёнными сварными концами и по процедуре, которая не перегревает седла и уплотнения. Трубопровод должен быть соосным, чтобы кран не воспринимал изгибающую нагрузку от перекоса.
После монтажа проверь плавность поворота и положение указателя, затем испытай участок по проекту и инструкции. Шаровой кран предназначен прежде всего для полного открытия или закрытия; постоянное дросселирование допустимо только для модели, рассчитанной на такой режим. Не удлиняй рукоятку и не применяй силу, если шар заклинил.
Обслуживание и признаки неисправности
Периодически осматривай соединения, шток, корпус и места возможной утечки. Течь по штоку, падение герметичности в закрытом положении, коррозия корпуса и чрезмерное усилие на рукоятке требуют диагностики. Не подтягивай корпус или сальник под давлением, если инструкция не разрешает такую операцию.
Загрязнение, окалина и отложения могут мешать полному повороту шара или повреждать седла. Если производитель рекомендует периодическое управление краном, выполняй его без рывков и только при безопасном состоянии системы. Промывку и ремонт проводят после изоляции и сброса давления.
Перед заменой убедись, что новый кран имеет совместимые размеры, материал, проход, давление, температуру и тип соединений. После демонтажа проверь резьбу или фланцы трубопровода и замени уплотнительные материалы, если это предусмотрено инструкцией. Не устанавливай повторно кран с трещиной корпуса, повреждённым штоком или неустранимой негерметичностью.
Что проверить перед покупкой
При заказе шарового крана укажи среду, рабочую и предельную температуру, давление, диаметр и тип подключения. Уточни, нужен ли полный или редуцированный проход, двухходовая или переключающая модель, ручное управление или привод. Для газа, питьевой воды и промышленной среды проверь отдельные разрешения и маркировку.
Сверь материалы корпуса, шара, седел и уплотнений по паспорту, а не только по карточке товара. Проверь таблицу давления и температуры, направление потока, стандарт присоединения и условия гарантии. Если на линии есть риск гидроудара, вибрации или частых циклов, сообщи об этом поставщику при подборе модели.
Перед установкой сопоставь артикул, маркировку, комплектность и документацию с проектом. Для скрытых узлов заранее продумай доступ к рукоятке или приводу и возможность изоляции участка для ремонта. Установка не должна мешать полному повороту ручки и осмотру соединений.
