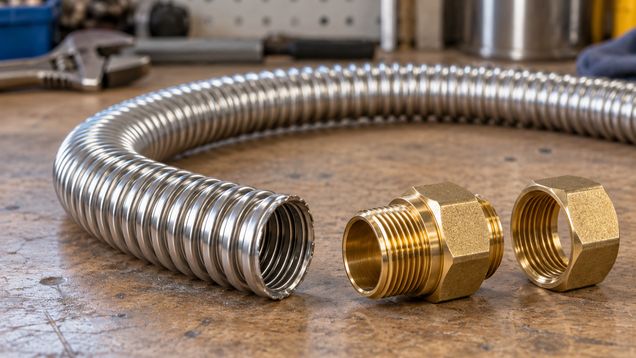

Гофрированная нержавеющая труба — гибкий стальной трубопровод, который изгибают для обхода препятствий и сокращения числа поворотов. Изделия выпускают для разных сред и режимов, поэтому при выборе гофрированной нержавеющей трубы сверяют назначение, диаметр, рабочие параметры и совместимые фитинги; допуск для воды не означает пригодность для газа.
Устройство и свойства стенки
Гофрированная нержавеющая труба изготовлена из стальной ленты, стенка которой имеет чередующиеся выступы и впадины. Такая форма позволяет укладывать линию с плавными изгибами и обходить препятствия, когда маршрут невозможно выполнить жёсткими прямыми отрезками и угловыми фитингами. В зависимости от системы трубу поставляют в бухте или заданной длины.
Гофры делают стенку податливой на изгиб, но не превращают её в неограниченно гибкий шланг. Резкое перегибание, скручивание вдоль оси, раздавливание рёбер или многократное перемещение одного участка могут повредить металл. У ряда изделий есть наружная полимерная оболочка, у других — утепление или защитный кожух; эти элементы не взаимозаменяемы и должны соответствовать условиям прокладки.
Гибкий участок может уменьшить количество соединений на трассе, однако каждое окончание всё равно нуждается в подходящем фитинге. Короткие подводки к прибору и трубопровод для постоянной распределительной линии могут выглядеть похоже, но иметь разные ограничения по длине, изгибу и допустимым нагрузкам. Назначение уточняют по паспорту изделия.
Назначение, марка стали и среда
Для гофрированной нержавеющей трубы сначала определяют среду: питьевая вода, отопительный теплоноситель, солнечная система, газ или технологическая жидкость. Производители выпускают отдельные трубные системы и фитинги для разных задач; наличие нержавеющей стали само по себе не подтверждает санитарный, температурный или газовый допуск.
Марка стали и конструкция стенки должны быть совместимы с составом жидкости и условиями эксплуатации. В каталогах можно встретить разные нержавеющие сплавы, а также покрытия или внешние оболочки. Не подбирайте материал только по слову «нержавеющая»: проверьте химическую совместимость, рабочую температуру и ограничения изготовителя, особенно для агрессивной воды или промышленных сред.
Газовые гибкие системы требуют отдельного подтверждения соответствия и фирменной монтажной документации. Их комплектующие нельзя заменять водопроводными фитингами или деталями другой газовой системы. Проектирование, монтаж и испытания газовой линии выполняет специалист с квалификацией, которую требуют местные нормы; общие советы для водопровода к ней не применяются.
Диаметр и рабочие параметры
Гофрированная нержавеющая труба подбирается по номинальному размеру и внутреннему проходу, которые влияют на расход и потери давления. Внешний размер не всегда равен гидравлическому диаметру: учитывайте геометрию гофры, стенку и данные производителя. Для протяжённой линии или нескольких приборов сечение выбирают расчётом под требуемый расход.
Сверьте рабочее давление и температуру для конкретного размера и типа соединения. Допустимые параметры разных серий могут отличаться, а для одного изделия зависеть от температуры и способа установки. Не переносите максимальную цифру из таблицы для другого диаметра, фитинга или режима работы.
Для изгиба нужен запас по радиусу: слишком крутой поворот может сплющить проход или создать нагрузку на конец трубы. Минимальный радиус задаёт изготовитель системы и инструмент, если он требуется. Длину трассы планируют с учётом места под фитинги, опоры, изоляцию и доступ для осмотра.
Фитинги и совместимость соединения
При выборе гофрированной нержавеющей трубы одновременно выбирают систему присоединения. Встречаются накидные гайки с прокладкой, обжимные или развальцованные соединения, пресс-фитинги и специальные переходники. Подготовка гребней, количество захватываемых гофр и способ уплотнения различаются, поэтому нельзя смешивать детали только по совпадению резьбы.
Проверьте диаметр трубы, шаг и форму гофр, профиль уплотнения, резьбу и материал контрдетали. Уплотнение может находиться на плоском торце, внутри фитинга или формироваться специальной фасонной деталью. Применяйте только предусмотренные кольца, прокладки и инструмент: добавочная лента или герметик в месте, где уплотнение работает иначе, может помешать посадке.
Перед покупкой соберите пробное соединение по инструкции на обрезке трубы. Убедитесь, что отрезок садится на требуемую глубину, гайка не упирается в соседние детали, а трубу можно подвести без скручивания. Для скрытой прокладки заранее выясните, разрешает ли изготовитель оставлять такой тип соединения без доступа.
Резка и сборка конца
Трубу режут в точке, которую допускает конкретная система. У одних изделий рез делают между соседними гофрами специальным труборезом, у других требуется иной способ подготовки торца. Неровный рез или острый заусенец способен повредить прокладку, оставить неплотность или нарушить зацепление фитинга.
Перед резкой участок фиксируют и исключают его скручивание. После отрезания осмотрите край, удалите стружку и подготовьте торец штатным калибратором, развальцовщиком или приспособлением, если этого требует изготовитель. Не стачивайте стенку и не выправляйте гофры пассатижами: повреждённый конец отрезают до неповреждённой зоны, если остаётся достаточная длина.
Собирайте соединение в порядке, указанном в инструкции: установите гайку и уплотнение, заведите трубу до упора или сформируйте заданный профиль, затем затяните соединение предписанным инструментом. Удерживайте фитинг вторым ключом, когда это требуется, чтобы крутящий момент не передавался на гибкий участок. Не угадывайте усилие и число оборотов по внешнему виду похожей детали.
Прокладка, изгибы и опоры
Гофрированная нержавеющая труба остаётся податливой, но после укладки её защищают от постоянной вибрации, истирания о кромки и случайных ударов. Опоры устанавливают с шагом, указанным производителем или проектом, не пережимая стенку. Не оставляйте длинный участок провисающим, если такой монтаж не разрешён для выбранной модели.
Изгиб формируют плавно и без натяжения за фитинг. Не вращайте трубу вокруг оси при завинчивании гайки и не используйте фитинг как рычаг для выправления трассы. Если рёбра сплющились, на стенке появилась трещина или участок получил резкий залом, его не устанавливают под давлением.
Теплоизоляцию, наружную оболочку и защиту от ультрафиолета выбирают по температуре, влажности и месту прокладки. Для холодного трубопровода проверьте риск конденсата, для горячего — нагрев соседних материалов и возможность компенсации. Не закрывайте соединение отделкой до предусмотренного испытания и визуальной проверки.
Испытание и поиск неисправностей
После монтажа систему испытывают по процедуре, заданной для данного изделия и вида среды. Давление, продолжительность и порядок проверки берут из проекта, инструкции и применимых требований, не используя произвольные значения от другой трубы. Для газовой системы контроль выполняет квалифицированный специалист по её отдельному регламенту.
Течь у соединения может быть связана с повреждённой прокладкой, неправильной глубиной посадки, неровным торцом или несовместимым фитингом. Сначала сбросьте давление, затем разберите узел в установленном порядке и осмотрите все контактные поверхности. Подтягивание гайки под давлением или нанесение герметика поверх течи не заменяет правильную сборку.
После испытания осмотрите трассу по всей длине: проверьте отсутствие заломов, следов перетирания, контакта с острыми кромками и перемещения опор. Зафиксируйте места скрытых соединений до закрытия стены или пола. Если обнаружена деформация, коррозионное повреждение или повторная утечка, участок заменяют по правилам системы и выясняют причину отказа.
Проверка модели перед закупкой
Сопоставьте маркировку трубы с паспортом: назначение, размер, рабочие параметры, материал и совместимые фитинги должны соответствовать проекту. Проверьте, что комплектующие доступны вместе с монтажной инструкцией, а для соединения есть требуемый калибратор, ключи или пресс-инструмент. Не выбирайте бухту только по удобству изгиба или внешнему сходству с уже установленной линией.
Маркировку гофрированной нержавеющей трубы сверяют с документацией поставщика и утверждённой схемой участка. Уточните минимальный радиус изгиба, правила опор, подготовку торца, допустимость скрытой прокладки и способ испытания. При переходе между системами выбирают штатный переходник с указанными резьбой и материалом, а не собирают соединение из случайных деталей.
До окончательного монтажа проверьте комплект по одному отрезку и фитингу: торец должен подготавливаться штатным способом, соединение — собираться без перекоса, а трасса — проходить с требуемым радиусом. Если хотя бы один параметр не удаётся подтвердить, остановите закупку и запросите технические данные у поставщика или проектировщика.
